NODING變送器P20系列技術參數
技術數據：
測量范圍：
最小測量范圍：0…60 mbar
最大測量范圍：0…20 bar
負壓測量范圍：高達-1 bar
模擬輸出：
4…20 mA，2線制
0…10 V，3線制
電源：
20 mA輸出：9…30 V DC
10 V輸出：15…30 V DC
精度：
≤ ± 0.2 % FS @ 25 °C
≤ ± 0.5 % FS @ 25°C < 0…100 mbar
長期穩定性：≤ ± 0.2 % FS / 年
響應時間：200 ms - 其他可根據要求定制
開機時間：< 1 s
溫度系數：
零點：≤ ± 0.01 % FS / 開爾文
量程：≤ ± 0.01 % FS / 開爾文
介質溫度：
-25…100 °C
-25…125 °C 高溫版本
環境溫度：
-25…80 °C
-25…85 °C 高溫版本
存儲溫度：-40…85 °C
短路保護：永久
反接保護：有反接保護，但無功能
電磁兼容性：干擾發射和抗擾度符合 EN 61326
接觸介質的材料：
工藝連接：不銹鋼 1.4404
傳感器：陶瓷 Al2O3
傳感器密封：FPM（氟橡膠）、NBR、EPDM
防護等級：IP 67
重量：約 150 克
Technical data:
Measuring ranges:
Smallest measuring range: 0…60 mbar
Largest measuring range: 0…20 bar
Negative pressure measuring range: up to -1 bar
Analog output:
4…20 mA, 2-wires
0…10 V, 3-wires
Power supply:20 mA output: 9…30 V DC
Power supply:10 V output: 15…30 V DC
Accuracy:
≤ ± 0,2 % FS @ 25 °C
≤ ± 0,5 % FS @ 25°C < 0…100 mbar
Long term stability:≤ ± 0,2 % FS / Year
Response time:200 ms - others on request
Switch-on time:< 1 s
Temperature coefficient:
Zero: ≤ ± 0,01 % FS / Kelvin
Span: ≤ ± 0,01 % FS / Kelvin
Medium temperature:
-25…100 °C
-25 …125 °C high temperature version
Surrounding temperature:
-25…80 °C
-25 …85 °C high temperature version
Storage temperature:-40…85 °C
Short-circuit resistance:Permanent
Reverse polarity protection:Protection against reverse polarity, but no function
Electromagnetic compatibility:Interference emissions and immunity acc. to EN 61326
Wetted materials:
Process connection: Stainless steel 1.4404
Sensor: Ceramic Al2O3
Sensor seal: FPM (Viton), NBR, EPDM
Protection type:IP 67
Weight:Approx. 150 g
NODING變送器P20系列介紹

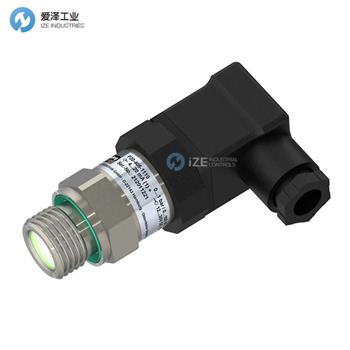

壓力變送器 P20
前齊平連接
高過載能力
干式陶瓷傳感器
精度 ≤ 0,2 %
最小測量范圍：0…50 mbar
最大測量范圍：0…40 bar
負壓測量范圍：最高-1 bar
模擬輸出：4…20 mA，2 線，…10 V，3 線
可選介質最高 125 °C
描述
P20壓力變送器型號設計用于介質容易沉積并堵塞得傳感器應用。與正面齊平的過程連接可防止隱藏的邊緣和鉆孔，結合耐腐蝕的陶瓷傳感器，可以確保最佳的清潔和維護。電容式測量能夠實現非常準確和長期穩定的測量，即使在最低壓力和高過載電阻下也是如此。 過程連接由優質不銹鋼1.4404制成因此適用于幾乎所有介質。
應用：
粘性和糊狀介質
衛生應用
液體培養基
氣體介質
Pressure Transmitter P20
Front flush process connection
High overload capability
Dry ceramic sensor
Accuracy ≤ 0,2 %
Smallest measuring range: 0…50 mbar
Largest measuring range: 0…40 bar
Negative pressure measuring range: up to -1 bar
Analog output: 4…20 mA, 2-wires,…10 V, 3-wires
Optional for media up to 125 °C
Description
The ?P20 ?pressure ?transmitter model is designed for use in applications where media tend to deposit and clog the sensor. ?A??compact ?front-flush process connection prevents hidden edges and drill holes, ?in combination with a resistant ceramic sensor,??optimal cleaning and maintenance can be ensured.??The ?capacitive? measuring? principle? enables? a ?very? accurate and long-term stable measurement, even at lowest pressures and high overload resistance. The process connection is made of high-quality ?stainless ?steel? 1.4404 ?and? is? therefore? suitable? for ?almost? all? media.
Applications:
Viscous and pasty media
Hygiene applications
Liquid media
Gaseous media
Aggressive Media
NODING變送器P20系列其他常用型號：
NODING P20-HB1-11111
NODING P20-H10-1111
