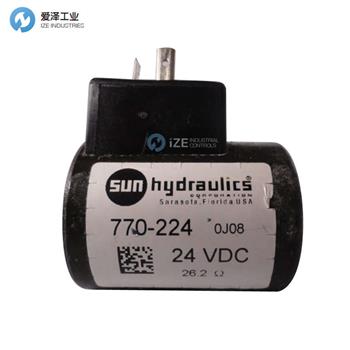

SUN線圈770224技術參數
Technical Data | |
Maximum Coil Temperature at 68oF (20oC) Ambient | 218oF (105oC) |
Arc Suppression (TVS) | Included |
Power Consumption (cold) - at rated voltage | 22 watts |
Maximum Ambient Temperature | 122 °F |
Voltage/Frequency | 24 VDC |
Operating Voltage Range | +/- 10% nominal |
Duty Cycle Rating | 1 |
Connector | ISO4400 - EN/DIN175301-803, Form A (ISO/DIN 43650) 3-pin |
Connector Environment Rating | IP65/IP67 |
Solenoid Tube Diameter | .75 in. |
Coil Nut Torque | 4.5 lbf in. |
Model Weight | 0.51 lb. |
SUN線圈770224產品介紹
? 線圈繞組采用 N 級（額定溫度為 392° F [200 °C]）磁線。
? 直流線圈內置 TVS 浪涌抑制二極管。標稱擊穿電壓：68V。型號代碼 1.5 KE68CA 75°C 時的穩態功率耗散為 6.5 W，峰值脈沖耗散為 1500 W（持續 1 毫秒），非重復性。
? 需要帶有配套連接器的電源線，但不包含在產品中。
? 線圈具有磁對稱性，可以以任意方向安裝在電磁管上，而不會影響性能。
? 為了獲得最佳比例性能，應使用具有電流感應和可調抖動功能的放大器。抖動應在 100 - 250 Hz 之間可調。
? 此線圈符合 CE 標準。它符合低壓指令 (2006/95/EC) 和 EN 60204-1:2006 的要求。
? IP 等級取決于所使用的線圈連接器和配套連接器。
? 符合 RoHS 標準。限制材料重量總量低于 0.1%。
? 外部鋼殼鍍有透明三價鋅。
? Coil windings utilize Class N, (392° F [200 °C] rated) magnet wire.
? A TVS surge suppression diode is built into DC coils. Nominal breakdown voltage: 68V. Model code 1.5 KE68CA Steady state power dissipation @ 75°C is 6.5 W and peak pulse dissipation is 1500 W for 1 ms, nonrepetitive.
? Power cable with mating connector is required and is not included with product.
? The coil is magnetically symmetrical and can be mounted in either direction on the solenoid tube without affecting performance.
? For optimum proportional performance, an amplifier with current sensing and adjustable dither should be used. Dither should be adjustable between 100 - 250 Hz.
? This coil is CE compliant. It meets the requirements of the Low Voltage Directive (2006/95/EC) and EN 60204-1:2006.
? IP rating is dependent on the coil connector and the mating connector used.
? RoHS compliant. Restricted materials less than 0.1% total by weight.
? The external steel shell is plated with clear zinc trivalent.
SUN線圈其他常用型號：
SUN 740211
SUN 740211L
SUN 740212
SUN 7402120
SUN 740212L
SUN 740212LD
SUN 740214
SUN 740214D
SUN 740214L
SUN 7402141D
SUN 740223
SUN 770224
SUN 770224N
SUN 770228
SUN 770912
SUN COIL NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于SUN線圈770224的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for SUN products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
