NOVOTECHNIK在20世紀50年代將電位器引入通用機械工程領域。從那時起，該公司開發出用于位置傳感器和旋轉和線性電位計的技術，在延長的使用壽命內為標準設置了出色的線性度和可靠性。
該公司開發和生產各種旋轉和線性位置傳感器，采用接觸和非接觸技術，適用于汽車，機械工程，塑料，醫療設備，液壓，氣動，醫療產品和控制領域的各種運動控制應用行業。
NOVOTECHNIK位移傳感器TH1 - _ _ _ _ - _ _ _ - 2_ _ - _ _ _ 系列技術參數
Type designations | TH1 - _ _ _ _ - _ _ _ - 2_ _ - _ _ _ | |
Electrical Data | ||
Electrical measuring range (dimension B) | 0050 up to 4250 | mm |
Absolute linearity | ≤ ± 10 μm ** up to 1000 mm | |
Tolerance of electrical zero point | ± 0.5 | mm |
Output signal | RS22 | |
Resolution | 1 or 5 μm (Other resolutions on request) | |
Reproducibility | ≤6 | % FS |
Hysteresis | ≤4 | % FS |
Supply voltage Ub | 24(13..34) | V |
Supply voltage ripple | ≤10 | % Vss |
Current consumption (w/o load) | ≤ 100 | mA |
Output update rate max. * | 16 | kHz |
Temperature coefficient | ≤15 (min. 0.01 mm/K) | ppm/K |
Overvoltage protection | 40 (permanent) | VDC |
Polarity protection | up to Umax | VDC |
Short circuit protection | 7 (pernanent) | VDC |
Insulation resistance (500 VDC) | ≥ 10 | mΩ |
Environmental Data | ||
Temperature range | -40... +85 | °C |
Storage temperature range | -40... +100 | °C |
Operating humidity range | 0..95 (non-condensingl | % R.H. |
Shock (IEC 60068-2-27) | 100(11 ms) | g |
Vibration (IEC 60068-2-6) | 20 (5.. .2000 Hz, Amax = 0.75 mm) | g |
Life | mechanically unlimited | |
Protection class (DIN EN 60529) | IP67 with fastened connector | |
Pressure rating |
| bar |
Max. operating speed | 10 | m/s |
Max. operating acceleration | 200 | ms-2 |
EMC compatibility | EN 61000-4-2 electrostatic discharges (ESD) 4 kV, 8 kV EN 61000-4-3 electromagnetic fields: 10 V/m EN 61000-4-8 Power frequency magnetic fields 3 A/m EN 55016-2-3 Radiated disturbances class B | |
NOVOTECHNIK位移傳感器TH1系列介紹
TH1 線性傳感器采用 NOVOSTRICTIVE 非接觸式磁致伸縮技術，可直接、精確和絕對地測量線性位置，用于控制和顯示應用。
TH1 使用環形磁性位置標記，作為自由浮動元件沿著傳感桿移動。 這種非接觸式聯軸器無磨損，提供無限的機械壽命，并允許以任何速度移動位置標記。 行程長度可達 4250 mm。
特殊功能
? 桿式傳感器
? 工作壓力高達 350 巴
? NOVOSTRICTIVE 磁致伸縮非接觸式技術
? 無磨損——無限的機械壽命
? 同步串行接口 - 24/25 位，二進制/格雷碼
? 啟停脈沖接口 - 標準化為 2800 m/s
? 帶數據傳輸監控的 DyMoS 接口
? 高達 10 μm 的出色線性度
? 無論行程長度如何，分辨率高達 1 μm
? 低溫度系數
TH1 linear transducers employ NOVOSTRICTIVE touchless magnetostrictive technology for direct, precise and absolute measurement of linear position, for use in control and display applications.
The TH1 uses a ring-shaped magnetic position marker, which moves along the sensing rod as a free-floating element. This non-contact coupling is free of wear, providing unlimited mechanical lifetime, and allows the position marker to be moved at any velocity. Stroke lengths of up to 4250 mm are available.
Special features
? rod style transducer
? operating pressure up to 350 bar
? NOVOSTRICTIVE magnetostrictive touchless technology
? wear-free - unlimited mechanical life
? Synchronous Serial Interface - 24/25 bit, binary/gray code
? Start-Stop pulse interface - standardized to 2800 m/s
? DyMoS-interface with data transfer monitoring
? excellent linearity up to 10 μm
? resolution up to 1 μm regardless of stroke length
? low temperature coefficient

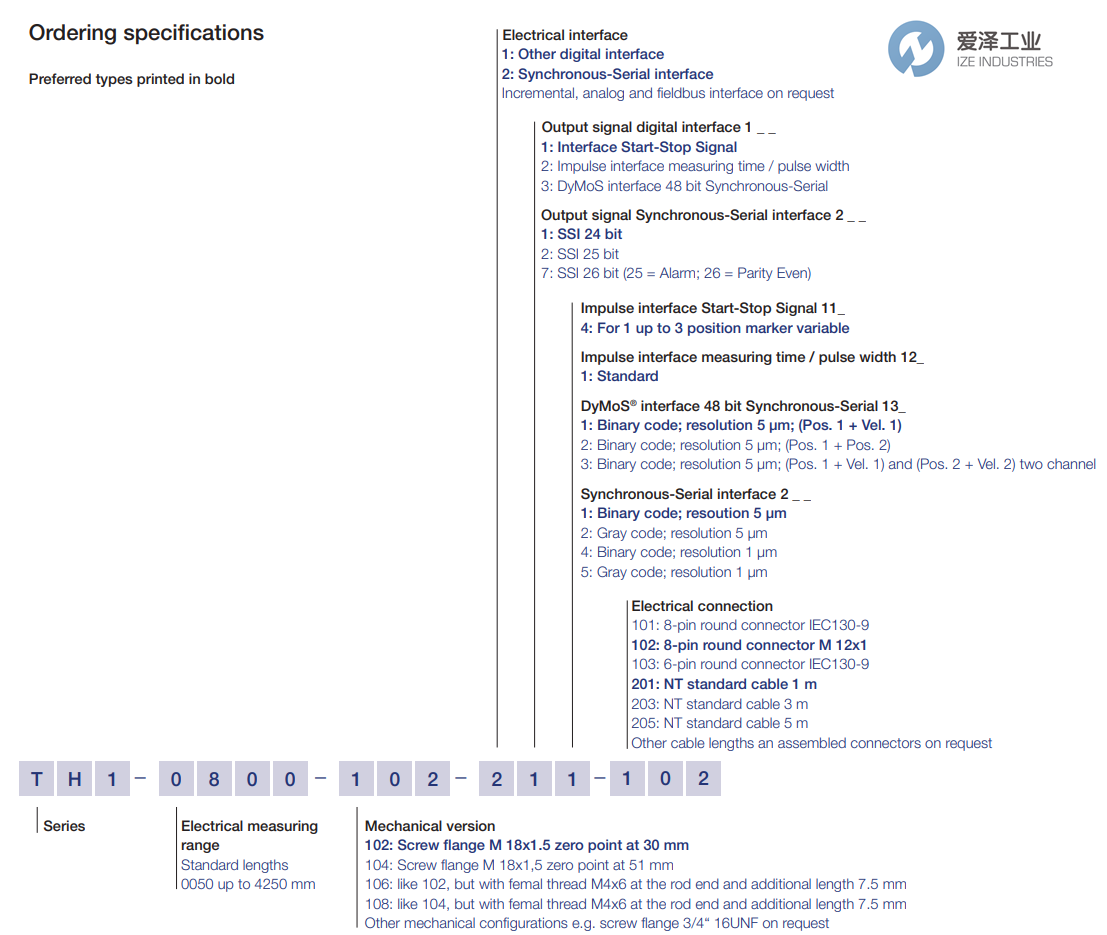

NOVOTECHNIK位移傳感器TH1系列選型
NOVOTECHNIK位移傳感器TH1系列其他常用型號：
NOVOTECHNIK TH1-0200-102-225-102
NOVOTECHNIK TH1-0200-102-411-102
NOVOTECHNIK TH1-1400-104-423-102
NOVOTECHNIK TH1-2250-102-423-205
NOVOTECHNIK TH1-0800-102-423-102
NOVOTECHNIK TH1-0050-102-423-102
NOVOTECHNIK TH1-0350-901-910-107
NOVOTECHNIK TH1-0800-102-211-102
NOVOTECHNIK TH1-1900-103-411-102
NOVOTECHNIK Position Transducer NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于NOVOTECHNIK位移傳感器TH1-0200-102-225-102的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for NOVOTECHNIK products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
NOVOTECHNIK位移傳感器TH1系列TH1-0200-102-225-102技術參數及選型
