FLEX-CORE電壓互感器PT3系列技術參數
Frequency | 60Hz |
Insulation Class | 5.6kV |
Basic Impulse Level | 45kV BIL |
Thermal Rating | 600VA at 30OC Amb. |
Approximate Weight | 24 Lbs. |

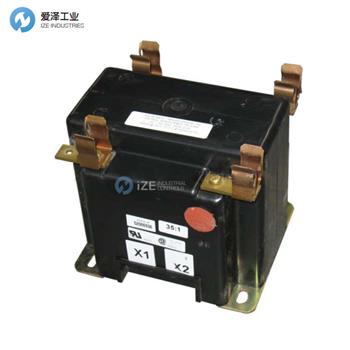

FLEX-CORE電壓互感器PT3系列介紹
PT3是額定電壓為5kV、BIL為45kV的電壓互感器； 兩個套管 PT3-2 可以連接用于開放三角應用，而單個套管 PT3-1 用于星形連接。
典型電壓比為 2400:120V (20:1)、4200:120V (35:1) 和 4800:120V (40:1)。
PT3 型號適用于收入級計量應用。
? 二次端子為10-32 號螺絲，帶一個鎖緊墊圈和平墊圈。
? 鐵芯和線圈組件封裝在塑料外殼中，并真空封裝在聚氨酯樹脂中。
? 熱負荷額定值適用于 120 伏次級電壓。
? 可提供50Hz 設計。
? 室內型
? 保險絲的直徑為 0.81" 或 1.0"。 蓋子和 4.25" 或 5" 夾子中心。
The PT3 is a 5kV rated potential transformer with 45kV BIL; and the two bushing PT3-2 can be connected for open-delta applications, while the single bushing PT3-1 are for wye-wye connections.
Typical voltage ratios are 2400:120V (20:1), 4200:120V (35:1) and 4800:120V (40:1).
The PT3 model is suitable for revenue grade metering applications.
? Secondary Terminals are No. 10-32 screws with one lock washer & flat washer.
? The core and coil assembly is encased in a plastic enclosure and vacuum encapsulated in polyurethane resin.
? Thermal burden rating is for 120 volt secondaries.
? 50Hz designs are available.
? Indoor type
? Fuses have 0.81" or 1.0" Dia. Caps and 4.25" or 5" clip centers.
FLEX-CORE電壓互感器PT3系列其他常用型號：
FLEX-CORE PT3-2-45-SD02287FF
FLEX-CORE PT3-2-45-841FF
FLEX-CORE PT3-2-45-122FF
FLEX-CORE PT3-2-45-242FF
FLEX-CORE PT3-2-45-332FF
FLEX-CORE PT3-2-45-422FF
FLEX-CORE PT3-2-45-482FF
