SMITT 底座V23BR產品參數
Technical characteristics | |
Contact rating | 10 A |
Dielectric strength | IEC 60255 / IEC 60571, 2500 V, 50 Hz, 1 min |
Protecting category | IEC 60529, IP10 (relay side) |
Mounting | 35 mm rail mount |
Max. ambient temperature | 80 °C |
Weight | 128 g |
Dimensions | 80 x 48 x 29.2 mm |
Wire size | 2 x 2.5 mm2 maximum |
Material | Polyamide 66, 30% glass |
Socket contacts | Screw M3.5 |
Max. torque value mounting screws | 1 Nm |
Max. torque value terminal screws | 1 Nm |
Accessories | A104 Key receptacle |

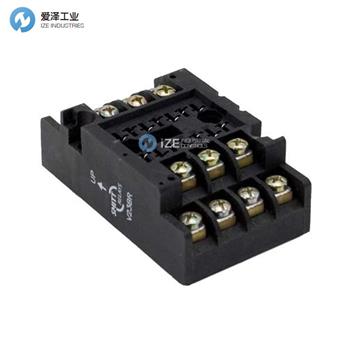

SMITT底座V23BR產品介紹
V23BR是35毫米導軌安裝繼電器插座，具有額外的空間用于環形凸耳。V23BR插座的每個繼電器觸點有一個螺釘端子，適用于2.5 mm 2和9 mm環形舌片的兩根電線，因此可以在插座上進行回路/菊花鏈連接，而無需外部連接器或端子。
為了防止故障繼電器的放置，插座可以配備機械鍵控，僅接受指定的相同鍵控繼電器。
清除向上箭頭以正確安裝35 mm導軌。
V23BR繼電器插座適用于一般鐵路應用，具有節省空間的設計，其中需要額外的空間用于凸耳。簡化了繼電器的安裝和更換，節省了成本。用戶無需維護。
適用于所有DU繼電器系列。
特征
35毫米導軌安裝
堅固的螺絲端子
適用于9毫米環形舌片
節省高度的35毫米導軌安裝
適用于所有DU繼電器系列
每個連接端子最多兩根2.5 mm 2的電線
正機械鍵控
分叉母插座，用于緊握繼電器插針
清除終端ID
The V23BR is a 35 mm rail mount relay socket with extra space for ring tabs. The V23BR socket has one screw terminal per relay contact suitable for two wires up to 2.5 mm2 and 9 mm ring tabs, so looping/daisy chaining can be done on the socket and no external connector or terminal is needed.
To prevent fault relay placement the socket can be equipped with mechanical keying to accept only designated identical keyed relays.
Clear UP arrow for correct 35 mm rail mounting.
The V23BR relay socket is suitable for general railway applications with a space saving design, where extra space for ring tabs is necessary. Installation and replacement of relays is made easy and cost saving. No maintenance is required for the user.
Suitable for all D-U relay series.
Features
35 mm rail mount
Sturdy screw terminals
Suitable for 9 mm ring tabs
Height saving 35 mm rail mounting
Suitable for all D-U relay series
Up to two wires of 2.5 mm2 per connection terminal
Positive mechanical keying
Bifurcated female receiver for tight grip relay pin
Clear terminal ID
SMITT 底座V23BR其他常見型號：
SMITT V23BR
SMITT V93BR
SMITT A104
