AIRCOM調節閥R3000-04AT技術參數
| |

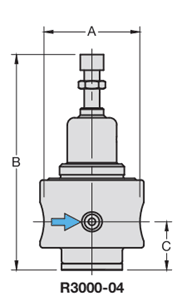

Dimensions | |
A | 80 mm |
B | 164 mm |
C | 37 mm |
Regul. System D | Diaphragm |
Kv value (m3/h) | 1.8 |
Flow rate | 132 m3/h*1 2200 l/min*1 |
P1 max. | 30 bar |
Connection thread G | G? |
Pressure range | 0.1 … 1.5 bar |
Order number | R3000-04AT |

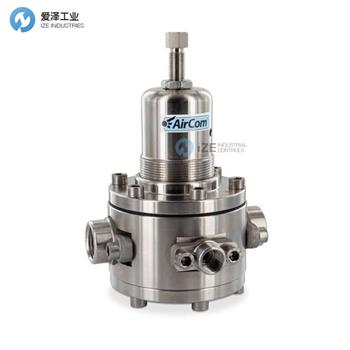

AIRCOM調節閥R3000系列介紹
Description：Pressure regulator made of stainless steel, diaphragm- or piston-operated, up to P1 = 60 bar.
Media：compressed air, gases or liquids
Supply pressure：see chart, max. 60 bar, for liquids Δpmax. = 25 bar
Adjustment：by adjusting screw at R3000-01 to -A8, and -24 to -32
by T-handle at R3000-08 to -16C, with pilot-regulator by adjusting screw at -16D
Relieving function：non-relieving, optionally relieving
Mounting position：any
Gauge port：G1∕8 at R3000-01 and -A2, all others G? on both sides of the body, one screw plug supplied
Temperature range：0 °C to 80 °C / 32 °C to 176 °F for FKM or EPDM 0 °C to 130 °C / 32 °C to 266 °F for high temperature version for appropriately conditioned compressed air down to -20 °C / -4 °F or low temperature version down to -40°C / -40 °F
Material
Body: stainless steel 316L, material no. 1.4404
Diaphragm: NBR/Buna-N with PTFE coating, optionally stainless steel
O-rings: FKM, optionally EPDM
Internal parts: stainless steel 316L, material no. 1.4404
描述：壓力調節器由不銹鋼制成，隔膜式或活塞式，最高 P1 = 60 bar。
介質：壓縮空氣、氣體或液體
供應壓力：最大60 bar，液體 Δpmax = 25 巴
調整：通過調整R3000-01至-A8、-24至-32處的螺絲
通過 R3000-08 至 -16C 的 T 形手柄，通過 -16D 的調節螺釘使用先導調節器
卸壓功能：不卸壓，可選卸壓
安裝位置：任意
測壓口：R3000-01和-A2處為G1∕8，其余均為G?在機身兩側，提供一個螺塞
溫度范圍：FKM 或 EPDM 為 0 °C 至 80 °C / 32 °C 至 176 °F 高溫版本為 0 °C 至 130 °C / 32 °C 至 266 °F 適用于適當調節的壓縮空氣低至 -20 °C / -4 °F 或低至 -40°C / -40 °F 的低溫版本
材料
閥體：不銹鋼 316L，材料編號1.4404
隔膜：帶 PTFE 涂層的 NBR/Buna-N，可選不銹鋼
O 型圈：FKM，可選 EPDM
內部零件：不銹鋼 316L，材料編號1.4404
AIRCOM調節閥R3000系列其他常用型號：
AIRCOM R3000-04AT
AIRCOM R3000-04BT
AIRCOM R3000-04CT
AIRCOM R3000-04FT
AIRCOM R3000-04GT
AIRCOM R3000-04LT
AIRCOM R3000-03AT
AIRCOM R3000-03BT
AIRCOM R3000-03CT
AIRCOM R3000-03FT
AIRCOM R3000-03GT
AIRCOM R3000-03LT
AIRCOM valve NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于AIRCOM調節閥R3000-04AT的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for AIRCOM products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.
