FOXBORO壓力變送器IGP10系列規格描述
Span and Range Limits for IAP10 and IGP10 Transmitters
Span Code | Span Limits | Range Limits (Absolute or Gauge Units) | ||||
MPa | psi | bar | MPa | psi | bar | |
C | 0.007 and 0.21 | 1 and 30 | 0.07 and 2.1 | 0 and 0.21 | 0 and 30 | 0 and 2.1 |
D | 0.07 and 2.1 | 10 and 300 | 0.7 and 21 | 0 and 2.1 | 0 and 300 | 0 and 21 |
E | 0.7 and 21 | 100 and 3000 | 7 and 210 | 0 and 21 | 0 and 3000 | 0 and 210 |
F (a) | 14 and 42 | 2000 and 6000 | 140 and 420 | 0 and 42 | 0 and 6000 | 0 and 420 |
a. Span Limit Code F is applicable to IGP10 Transmitter only
b. Maximum Overrange and Proof Pressure Ratings for IAP10 and IGP10 Transmitters
Span Code | Maximum Overrange Pressure Rating (a) | Proof Pressure Rating (a) (b) | ||||
MPa | psi | bar | MPa | psi | bar | |
C | 0.31 | 45 | 3.15 | 0.827 | 120 | 8.27 |
D | 3.1 | 450 | 31.5 | 8.27 | 1200 | 82.7 |
E | 31 | 4500 | 315 | 79.3 | 11500 | 793 |
F (c) | 59 | 8400 | 588 | 152 | 22000 | 1517 |
a. Values listed are in absolute or gauge pressure units, as applicable. Maximum overrange pressure is the maximum pressure that may be applied without causing damage to the transmitter.
b. Proof pressure ratings meet ANSI/ISA Standard S82.03-1988. Unit may become nonfunctional after application of proof pressure.
c. Span Limit Code F is applicable to IGP10 Transmitter only.

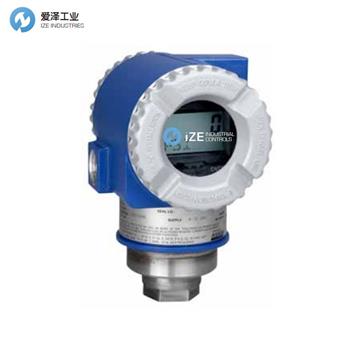

FOXBORO壓力變送器IGP10系列說明
Foxboro I/A Series 型號IGP10是一款智能雙線式變送器，可提供精確，可靠的絕對壓力測量，并通過HART，F(xiàn)oxCom和FOUNDATION現場總線傳輸4至20 mA輸出信號，通信協議，軟件可選，用于遠程配置和監控。長期穩定性小于每年URL的0.05％，為期5年。
優點
簡單，傳感器封裝使用極少的部件來實現極高的可靠性。
液晶顯示屏（LCD）數字指示燈，帶有板載按鈕配置和校準功能。
NEMA 4X和IEC IP66耐用環氧涂層鋁或316 SS外殼。
適用于所有變送器的Co-Ni-Cr，316L ss和鎳合金（相當于Hastelloy（1））傳感器材料。
可提供多種直接連接或遠程安裝密封配置。
適用于52,105或210 MPa（7500,15 000或30 000 psi）的高表壓應用。
可選擇安裝方式： IGP10，重量輕，直接安裝（可選配支架）
堅固耐用：經過現場驗證的硅應變計技術和耐腐蝕環氧樹脂涂層。環境溫度對正常操作條件下每55°C（100°F）變化的URL為0.02％。
卓越的性能：數字線性模式下的高精度至校準量程的0.05％，以及4至20 mA線性模式下校準量程的0.06％。
應用
石油和天然氣
化學
電力與公用事業
食品與飲料
用于衛生和紙漿/紙張安裝的整體過程連接
FOXBORO壓力變送器IGP10系列其他常見型號：
FOXBORO IGP10-T22D1F-L1
FOXBORO IGP10-T22D1C
FOXBORO IGP10-D20B21F
FOXBORO IGP10-T62E1G
FOXBORO IGP10-V22E1F
FOXBORO IGP10-A22C1F
FOXBORO IGP10-A22EIC
FOXBORO IGP10-D22E1F-M2
FOXBORO IGP10-T22D1F-M1
