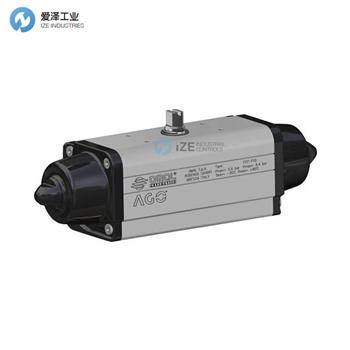

OMAL執行器SRN0015401S技術參數
Article | SRN0015401S |
Weight [kg] | 1.2 |
Torque 5,6 bar [Nm] | 15 Nm |
Air volume [dm3/cycle] | 0.09 |
Spare seal | KGGI0014 |
OMAL執行器SR系列介紹
技術特點
? 扭矩從 15 Nm 到 4000 Nm。
? 安裝法蘭符合 EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 -F25。
? 符合 EN 15714-3。
? 旋轉角度：92° (-1°, +91°)。
? 扭矩：返回扭矩僅取決于彈簧作用，不受氣源影響。彈簧有四種不同尺寸（見表）。
? 字母 SR/SRN 后的代碼編號始終對應于 5.6 bar 氣源的起動扭矩（單位：Nm）。
執行器自動關閉通過其彈簧順時針方向進行。
? 根據要求：符合指令 2014/34/EU 的 ATEX 版本。
工作條件
? 溫度：-20°C 至 +80°C。 （特殊版本：高溫：-20°C +150°C；低溫：-50°C +60°）。
? 空氣供應：5.6 bar；最大 8.4 bar。
? 驅動介質：過濾干燥壓縮空氣，不一定需要潤滑。
? 對于潤滑空氣，必須使用非清潔劑油或 NBR 兼容油。
TECHNICAL FEATURES
? Torque from 15 Nm to 4000 Nm.
? Mounting flange according to EN ISO 5211 F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 -F25.
? In compliance with EN 15714-3.
? Rotation angle: 92° (-1°, +91°).
? Torque: the return torque depends on spring action only notwithstanding the air supply. The spring is provided in four different sizes (see table).
? The code numbers after the letters SR/SRN, always correspond to the breakaway torque in Nm by 5,6 bar air supply.
The actuator automatic closing takes place in clockwise direction by means of its springs.
? On request: ATEX version in conformity with directive 2014/34/EU.
WORKING CONDITION
? Temperature: from -20°C to +80°C. (Special versions: high temperature:-20°C +150°C; low temperature: -50°C +60°).
? Air supply: 5,6 bar; maximum 8,4 bar.
? Actuating media: filtered dry compressed air, not necessarily lubricated.
? In case of lubricated air, either non detergent oil, NBR compatible oil, must be used.
