DIMAMOTOR控制器DS23HMD技術參數
規格 | |
型號 | DS23HMD |
輸入電源 | DC24V (4A以上) |
驅動電流 | 0.5~3A/相 |
步級角設定 | 全步／半步／微步（800／1600／3200／6400／12800／25600分割） |
信號輸入/輸出方式 | * 光耦合器（photo coupler）輸入介面 |
輸入信號 | CW 脈波輸入 雙脈波時：正轉方向輸入；單脈波時：脈波輸入 |
輸出信號 | ALARM |
功能 | * 步級角切換功能 |
保護機制 | * 電源逆接保護 |
燈號顯示 | POWER TIMING ALARM MOTOR(黃色） |
ONITOR（黃色）使用環 | 0°C~+40 °C (非結露狀態) |
外形尺寸/重量 | 110(L)(含腳座133) X 63(W)X 27(H)/200g |

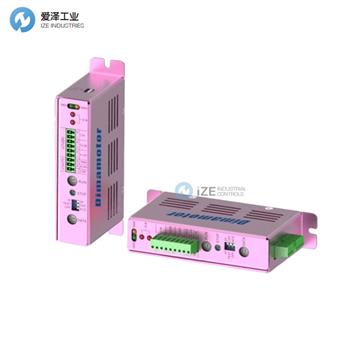

DIMAMOTOR控制器DS23HMD介紹
產品特點
說明：
*使用DC24V電源，無安規限制適用世界各地。
*可做全步級、半步級與微步級驅動，微步級解析度選擇有800/1600/3200/6400/12800/25600 分割。
*具備自我檢測功能、各項保護機能完善，可防止配線錯誤造成之事故損害，且具備ALARM OUT?異常警示輸出功能，可提升事故判斷效率，降低服務成本。
*信號輸入端采DC24/5V相容介面，無需外加限流電阻，降低因輸入電壓錯誤造成之事故損害。
*DS23HMD驅動電流0.5A～3A/相 /DS22HMD驅動電流0.34A～2A/
DIMAMOTOR控制器其他常用型號：
DIMAMOTOR DS23HMD
DIMAMOTOR DS22HMD
DIMAMOTOR CONTROLLER NEW + ORIGINAL+ ONE YEAR WARRANTY
