RGS電磁閥E2518CBC0T技術參數
E25 |
18-Spring return, internal pilot air feed |
C |
B-Terminal Box |
C-Lever manual override |
0 |
T-110v AC (50/60 Hz) |
RGS電磁閥E25-C系列介紹
E25–C SERIES, 1/4″, 5/2 OR 5/3 FUNCTION SOLENOID VALVE

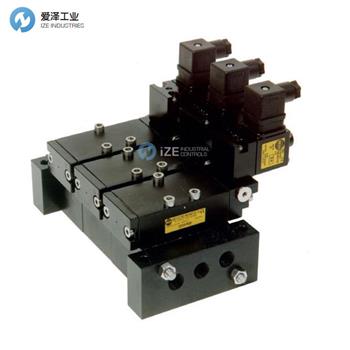

Valve is illustrated with an Exia plug & socket coil.
Body material available in:
? Aluminium (standard)
? Stainless Steel
? Brass
Seal kit available – VSK200
FEATURES
Internal or external pilot air connection
5/2 – Single coil spring return function or double coil stay put function
5/3 – All ports open or all ports closed in centre position
Convenient fixing holes to enable bracket mounting
Pilot exhaust dust caps fitted as standard
Interchangeable CNOMO interface coils, including various hazardous area options
SIL 2 Capable (De-energise to trip @ HFT=0) SIL 3 Capable (De-energise to trip @ HFT=1) (5/2 Solenoid/Spring Function Only)
MATERIAL SPECIFICATIONS
STANDARD
Body And End Caps：Black Anodised Aluminium (Dural)
Spool：Hard Anodised Aluminium PTFE Impregnated
Jet：Brass
Spacers：Glass Filled Acetal
Seals：Nitrile (Alternative Seals Available)
Spring：Music Wire
VALVE SPECIFICATIONS
STANDARD
Port Connection Size：1/4″ BSP
Working Pressure Internal Pilot Version：3 to 10 bar
Working Pressure External Pilot Version：3 to 10 bar
Minimum External Pilot Pressure：3 bar
Cv Factor：1.2
Flow Rate (at 6 bar with 1 bar pressure drop)：1246 l/min
Maximum Ambient Temperature：+80°C
Minimum Working Temperature：-20°C
E25–C 系列，1/4英寸、5/2 或 5/3 功能電磁閥
圖中所示的閥門帶有 Exia 插頭和插座線圈。
閥體材質有：
? 鋁（標準）
? 不銹鋼
? 黃銅
可用密封套件 - VSK200
特征
內先導氣源連接或外先導氣源連接
5/2 – 單螺旋彈簧復位功能或雙螺旋彈簧保持不動功能
5/3 – 所有端口均打開或所有端口均在中心位置關閉
方便的固定孔，方便安裝支架
標配先導排氣防塵蓋
可互換 CNOMO 接口線圈，包括各種危險區域選項
能夠實現 SIL 2（HFT=0 時斷電跳閘） 能夠實現 SIL 3（HFT=1 時斷電跳閘）（僅限 5/2 電磁閥/彈簧功能）
材料規格
標準
主體和端蓋：黑色陽極氧化鋁（硬質合金）
閥芯：硬質陽極氧化鋁，PTFE 浸漬
噴射裝置：黃銅
間隔物：玻璃填充乙縮醛
密封件：丁腈橡膠（可選密封件）
彈簧：線
閥門規格
標準
接口尺寸：1/4″ BSP
工作壓力內先導式：3 至 10 bar
工作壓力外部先導型：3 至 10 bar
最小外部先導壓力：3 bar
CV系數：1.2
流量（6 bar，1 bar 壓降）：1246 l/min
最大環境溫度：+80℃
最低工作環境溫度：-20℃
RGS電磁閥其他常用型號：
RGS E2518CBC0T
RGS E2518CD00BAR
RGS Solenoid valve coil NEW + ORIGINAL+ ONE YEAR WARRANTY
