BAUMANN聯軸器LM 40×20技術參數
SPECIFICATIONS | |
TYPE | LM |
Size (lxa) | 40 × 20 |
Nominal torque MN Nm | 1 |
Max. speed nmax min-1 | 6000 |
Angular misalignment ?WW ° | 8 |
Radial misalignment ?Wr mm | 2 |
Axial misalignment ?Wa mm | ±1.5 |
Angle of twist at nominal torque φN ±5% ° | 37 |
Inertia (dmin) J kgm2·10–6 | 2.76 |
Weight(dmin) m kg | 0.037 |

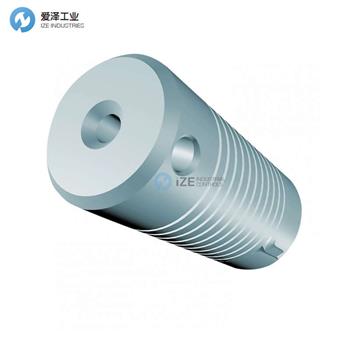

BAUMANN聯軸器LM系列介紹
彈簧體由不銹鋼絲制成，每種尺寸有兩種長度。
具有不同成品孔的輕金屬輪轂（公差 H7）。 包括插入式固定螺釘（DIN 916 型）。
特點/結構
全方位移動
旋轉彈性傳動元件（彈簧組件）沿邊向上盤繞的螺旋壓縮彈簧，具有矩形橫截面的線材，彈簧端擰入輪轂（LM），分別推入輪轂（ZG）
使用溫度高達 120 °C
Spring body made of stainless steel wire in two lengths per size.
Light metal hubs with different finished bores (tolerance H7). Inserted set screw (type DIN 916) inclusive.
FEATURES/STRUCTURE
All-round movable
Rotation-elastic transmission element (spring assembly) edgewise up coiled helical compression spring, of wire with rectangular cross section, with spring ends screwed into hubs (LM), respectively pushed into hubs (ZG)
Use temperature up to 120 °C
BAUMANN聯軸器LM系列其他常用型號：
BAUMANN LM 35×14
BAUMANN LM 50×14
BAUMANN LM 40×20
BAUMANN LM 60×20
BAUMANN LM 50×26
BAUMANN LM 70×26
