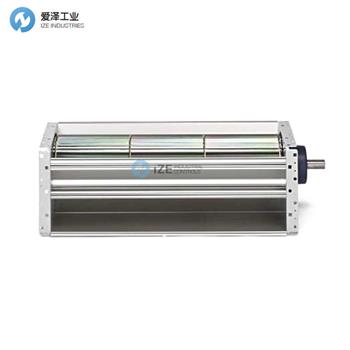

LTG切向風扇TWL 150/864/N技術參數
Type | TWL 150/864/N |
Nominal impeller length | 34.0 inch (864 mm) |
Casing | marine grade aluminum |
Impeller | galvanized steel |
Max. Medium Temperatures | -13 ?F to +250 ?F (-25 ?C to +120 ?C) |
Gas temperatures: | -13 ?F up to +250 ?F (-25 ?C up to +120 ?C) |
Ambient temperatures: | -13 ?F up to +105 ?F ( -25 ?C up to +40 ?C) |
LTG切向風扇TW 150系列介紹
TW 150 系列切向風機是一種剛性工業級風機,具有增強的防腐蝕保護和高功率密度。
規格和設計特點
- 帶軸端在驅動側和滑鍵的切向風扇。
- 船用級鋁制剛性螺栓連接的防腐蝕外殼。 鍍鋅鋼板葉輪。
- 葉輪兩側嵌入自調心球軸承。 軸承設計壽命為 25 000 小時。
- 反面軸承是減振的。 兩個軸承都是免維護的。
- 推薦的 V 型皮帶輪:型材 SPA 0.49 英寸(12.5 毫米),dw = 6.3 英寸1(60 毫米)。
- 皮帶輪的最大額定功率傳輸為 12 馬力。
- 進氣口和排氣口具有密封平面和插塞槽,可準確連接管道和設備。 整個風扇(包括軸承間隙等)根據 VDI 2060 平衡至 Q 6.3 級。
The tangential fan series TW 150 is a rigid industrial grade fan with enhanced corrosion protection and high power density.
Specification and design features
- Tangential fan with shaft end on the drive side and feather key.
- Rigid bolted, corrosion proof casing of marine grade aluminum. Impeller of galvanized sheet steel.
- The impeller is both sides bedded in self-aligning ball bearings. Bearing design life is 25 000 hours.
- The counter-side bearing is vibration dampened. Both bearings are maintenance free.
- Recommended V-belt pulley: profile SPA 0.49 inch (12.5 mm), dw = 6.3 inch1 (60 mm).
- The maximum rated power transmission for the pulley is 12 hp.
- Intake and discharge openings have sealing planes and plug in slots to connect exactly to ducts and appliances. The complete fan (including bearing clearance etc.) is balanced to grade Q 6.3 according to VDI 2060.

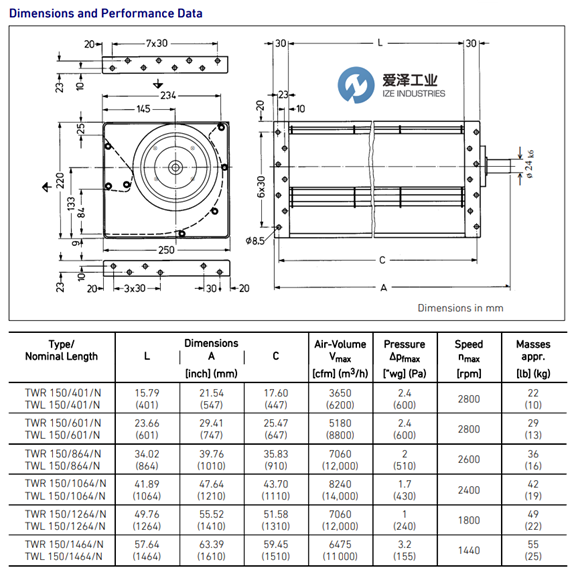

LTG切向風扇TW 150系列技術尺寸
LTG切向風扇TW 150系列其他常用型號:
LTG TWR 150/401/N
LTG TWL 150/401/N
LTG TWR 150/601/N
LTG TWL 150/601/N
LTG TWR 150/864/N
LTG TWL 150/864/N
LTG TWR 150/1064/N
LTG TWL 150/ 1064/N
LTG TWR 150/1264/N
LTG TWL 150/1264/N
LTG TWR 150/1464/N
LTG TWL 150/1464/N
