MINIMOTOR減速機MCDB系列介紹

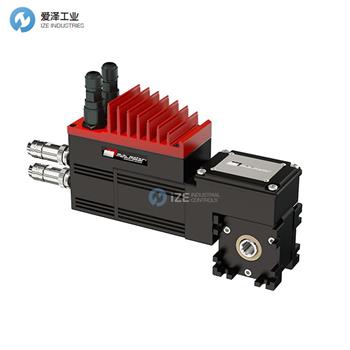

BRUSHLESS SERVOMOTORS WITH INTEGRATED DRIVE AND WORM SCREW REDUCTION GEAR.
EN: Brushless servomotors with integrated drive and worm screw reduction gear. Rated torque 9 Nm
MOTOR: Brushless 4-pole three-phase sinusoidal motor, totally enclosed. Rotor with NdFeB magnets. Thermal cutoff. Winding Class F. Thermal cutoff. Protection IP65 in compliance with IEC/EN 60529 standards. Bearings with reduced backlash and special grease for high temperatures.
DRIVE: Power 24 and/or 48 Vdc ? Magnetic absolute encoder SSI (12bit single-turn / 20bit multi-turn) with internal buffer battery? 5 PNP digital inputs and 1 analogue input -10 +10V ext. (0-5 o 4-20mA optional) ? 1 relay output (NC-NO) ? USB port for parametrisation ? Torque, speed, position and homing control.
GEAR UNIT: with worm screw and die-cast aluminium gearcase. 26 mm centre distance. CARO bronze crown with a hardness of 120÷160 HB. The worm is made of tempered steel, with ground thread. . Seal rings in special high-temperature rubber (FKM). Lubrication with special long-lasting oil. There are 10 available gear ratios (i), from 5 to 80. Rated torque up to 9 Nm.
Version B3 – B5 (B5/S left – B5/D right).
具有集成驅動器和蝸桿減速齒輪的無刷伺服電機。
CN：帶集成驅動器和蝸輪蝸桿減速齒輪的無刷伺服電機。 額定扭矩9牛米
電機：全封閉無刷4極三相正弦電機。帶NdFeB磁鐵的轉子。 熱切斷。F級繞組。熱熔斷路器。 防護等級IP65，符合IEC/EN 60529標準。減少齒隙的軸承和適用于高溫的特殊潤滑脂。
驅動：電源 24 和/或 48 Vdc ? 磁性絕對值編碼器 SSI（12 位單圈/20 位多圈），帶內部緩沖電池? 5 個 PNP 數字輸入和 1 個模擬輸入 -10 +10V 外部。 （0-5 或 4-20mA 可選） ? 1 個繼電器輸出 (NC-NO) ? 用于參數設置的 USB 端口 ? 扭矩、速度、位置和歸位控制。
齒輪單元：帶蝸桿和壓鑄鋁齒輪箱。 中心距 26 毫米。 CARO青銅冠，硬度為120÷160 HB。 蝸桿由回火鋼制成，帶有磨絲。 密封圈采用特殊高溫橡膠 (FKM)。 采用特殊長效油潤滑。 有 10 種可用齒輪比，范圍為 5 至 80。額定扭矩高達 9 Nm。
B3 – B5 版（左 B5/S – B5/D 右）。
MINIMOTOR減速機MCDB系列其他常用型號：
MINIMOTOR MCDBS55/100/ETH
MINIMOTOR MCDBS 55/50
MINIMOTOR GEAR MOTOR NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于MINIMOTOR減速機MCDBS55/100/ETH的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for MINIMOTOR products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
MINIMOTOR減速機MCDB系列MCDBS55/100/ETH技術參數
