CHECK-ALL止回閥F1MSSBN.500SS介紹
F1= Class 150 & 300 |
M = 3 |
SS = 316 SS |
BN = BUNA-N |
.500 = .000 TO .999 |
SS = 316 SS |
CHECK-ALL止回閥F1系列介紹

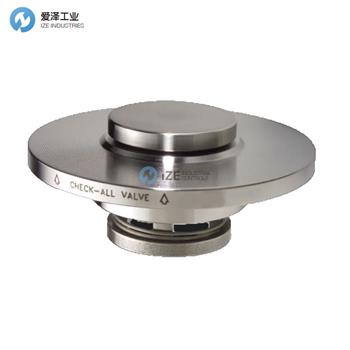

The Flange Insert (F1, F6, FP) valves are the ultimate check valve in flanged systems. They provide the simplest and most economical way to install check valves in a piping system. The valve body helps position itself while bolts are being installed and tightened. Two gaskets are required instead of the one normally used in a flanged joint. See page 53 or consult the factory for additional installation guidelines.
Flange Insert valves are designed to fit between two mating ANSI flanges. The “Spring Housing”, designated by the“A” dimension?, is designed to be inserted into the upstream pipe, thereby helping to center it in the pipe. Therefore, there must be clearance between the spring housing and the pipe or flange. Generally speaking, the FIV Class 150 and 300 valves (F1) are designed for standard schedule pipe with Class 150 or 300 flanges, and the FIV Class 600 (F6) valves are designed for schedule 80 pipe with Class 150, 300 or 600 flanges.
The Flange Insert valve can also be used as a low pressure relief valve or vacuum breaker by using the desired spring settings.
NOTE: Many valves in this series can be supplied with B16.34 certification.
法蘭插入式（F1、F6、FP）閥是法蘭系統中的終極止回閥。它們提供了在管道系統中安裝止回閥的最簡單和最經濟的方法。在安裝和擰緊螺栓時，閥體有助于自行定位。需要兩個墊圈，而不是法蘭接頭中通常使用的墊圈。有關其他安裝指南，請參見第 53 頁或咨詢工廠。
法蘭插入閥設計用于安裝在兩個匹配的 ANSI 法蘭之間。 “彈簧座”，由“A”尺寸? 指定，設計用于插入上游管道，從而幫助其在管道中居中。因此，彈簧座與管道或法蘭之間必須有間隙。一般來說，F(xiàn)IV 150 級和 300 級閥門 (F1) 設計用于帶有 150 級或 300 級法蘭的標準管路，F(xiàn)IV 600 級 (F6) 閥門用于帶有 150、300 或 600 級法蘭的 80 級管路。
通過使用所需的彈簧設置，法蘭插入閥也可用作低壓泄壓閥或真空破壞器。
注意：該系列中的許多閥門都可以提供 B16.34 認證。
CHECK-ALL止回閥其他型號：
CHECK-ALL F1MSSBN.500SS
CHECK-ALL F1JSSBN.501SS
