VALVAUT球閥Z300301技術參數
Art. “F” - VALVOLA A SFERA IN OTTONE
DESCRIZIONE

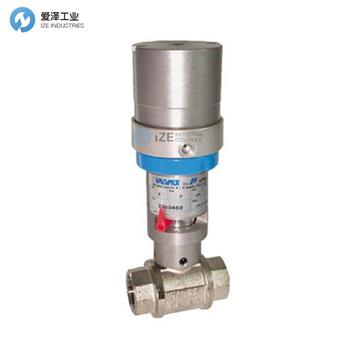

Valvola a sfera con attuatore pneumatico rotativo
Corpo valvola: ottone OT58 nichelato
Sfera: ottone OT58 cromato a spessore
Guarnizione sfera: PTFE vergine.
CARATTERISTICHE TECNICHE
Limiti di temperatura:
Per liquidi da - 20°C a + 130°C (con punte massime di 150°C)
Per gas da - 20°C a + 60°C
Temperatura massima per impieghi particolari (a valvola tutta aperta):
+100°C per olii combustibili, olii minerali, margarina.
+90°C per acqua di mare, acqua normale (acquedotto).
+60°C per tricloroetilene, butano, metano, propano, anidride carbonica.
+40°C per alcool da bruciare, benzina, gas illuminante, gas naturale, acqua
calcarea, acqua gasata.
DIAGRAMMA PRESSIONE / TEMPERATURA
Ad ogni livello di pressione corrisponde il livello di temperatura ammissibile.
Diagramma costruito con le seguenti verifiche:
Seggi e tenuta interna: prova idraulica con ricircolo di acqua glicolata 50%,
colpo d’ ariete 1.1 PN e n° cicli secondo UNI EN3828 - EN331.
Corpo e tenuta esterna: prova idraulica statica 1.5 PN.
Limiti di pressione: per liquidi da 100 bar a 40 bar
per gas PN 5.
PRESSIONI DI COMANDO ATTUATORE
Da 3 a 8 bar per le versioni a doppio effetto.
Da 6 a 8 bar per le versioni a semplice effetto.
Filettatura UNI ISO 7/1 Rp femmina-femmina.
A richiesta: filettatura N.P.T.
Alimentazione aria attuatore 1/8” GAS.
VERSIONI E MISURE
DE: 3/8" - 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2 - 2" - 2”1/2
NC: 3/8" - 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2 - 2"
NA: 3/8" - 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2 - 2"
TRATTAMENTO DI ANODIZZAZIONE SUI PARTICOLARI
ESTERNI IN ALLUMINIO.
Art. “F” - 黃銅球閥
描述
帶旋轉氣動執行器的球閥
閥體：鍍鎳 OT58 黃銅
球體：厚鍍鉻 OT58 黃銅
球密封件：純 PTFE。
技術特點
溫度限制：
適用于 - 20°C 至 + 130°C 的液體（最大峰值為 150°C）
適用于 - 20°C 至 + 60°C 的氣體
特定用途的最高溫度（全開閥門）：
+100°C 用于燃料油、礦物油、人造黃油。
+90°C 用于海水、普通水（渡槽）。
+60°C 三氯乙烯、丁烷、甲烷、丙烷、二氧化碳。
+40°C 用于燃燒酒精、汽油、煤氣、天然氣、水
鈣質碳酸水。
壓力/溫度圖
允許的溫度水平對應于每個壓力水平。
使用以下檢查構建的圖表：
閥座和內部密封：50% 乙二醇水再循環水壓測試，
水錘 1.1 PN 和循環次數符合 UNI EN3828 - EN331。
閥體和外部密封：1.5 PN 靜態水壓試驗。
壓力限制：適用于 100 巴至 40 巴的液體
用于 PN 5 氣體。
執行器指令壓力
雙效版本從 3 到 8 巴。
單作用版本從 6 到 8 巴。
UNI ISO 7/1 Rp 內螺紋-內螺紋。
根據要求：N.P.T.
執行器氣源 1/8” GAS。
版本和尺寸
外徑：3/8" - 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2 - 2" - 2”1/2
數控：3/8" - 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2 - 2"
北美：3/8" - 1/2" - 3/4" - 1" - 1"1/4 - 1"1/2 - 2"
細節處的陽極氧化處理
鋁制外飾。
VALVAUT球閥其他常用型號：
VALVAUT Z300301
VALVAUT Z300501
VALVAUT VALVES NEW + ORIGINAL+ ONE YEAR WARRANTY
