TRELLEBORG油封APDE00200-WU9E1產品參數
Bore diameter D H10 | 20.0 |
Flange diameter D1 h10 | 19.0 |
Groove diameter d h10 | 14.0 |
Groove width L +0.2 | 3.0 |
Ring width B | 2.55 |
Inlet chamfer b1 | 2.0 |
TSS Part No. | APDE00200 |
TRELLEBORG油封APDE系列

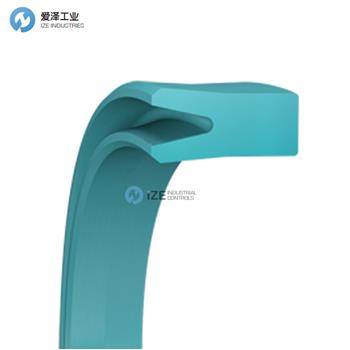

Single acting piston seal with U-shaped cross-section. For double acting pistons, two seals are used ”back to back”.
Special lip design for pneumatic application to maintain lubricating film and minimize friction.
Suitable for cylinders with pneumatic cushioning.
Technical data
Operating
pressure:1.6 MPa
Speed:d 1 m/s
Temperature:from -40 °C to +80 °C
Media:oil free air (initial grease lubrication required), lubricated air, nonagressive gases
Material
Standard polyurethane with fair performance level.
Standard Material: Polyurethane, 90 Shore A, Material No.: WU9E1
Installation
Snap-in installation into closed grooves. It is important to remove all sharp edges and burrs from the groove and tube before installation.
型號APDE的密封件是作為活塞密封，既可以用于單 作用，也可以用于雙作用；雙作用使用時，需要2個 密封件“背對背”。
無銳邊的動態唇口設計，有利于滑動。加大了U形 結構，靈活性提高。
使用聚氨酯代替橡膠，延長了密封件壽命，并且可以在無潤滑空氣中使用。
技術數據
工作壓力: 1.6 MPa
速度: ≤ 1 m/s
溫度: 從-40℃至+80℃
介質: 干的空氣或有潤滑性的空氣，礦物油和潤滑脂，非腐蝕性氣體
材料
標準材料是聚氨酯橡膠，非常耐磨，低溫下柔韌性很好。
標準材料 聚氨酯橡膠， 邵氏A 90 ，材料編號: WU9E1
可替換材料 聚氨酯橡膠，邵氏A 85 ，材料編號: WUBE1
安裝
安裝前最重要的是除去溝槽和軸上所有的銳邊和毛刺，防止損壞密封件。
如果涂油或潤滑脂，密封件就更容易安裝。
