REXROTH方向閥FD系列規格描述
Operating pressure, | ports A, X bar | up to 350 | |||
port B | bar | up to 420 | |||
Pilot pressure, port X (flow control range) | bar | min. 20 to 50, max. 350 | |||
Cracking pressure, A to B | bar | 2 | |||
Setting pressure for secondary pressure relief valve | bar | up to 400 | |||
Flow | L/min | 80 (size 12), 200 (size 16), | 320 (size 25), | 560(size 32) | |
Area ratio of the pre-opening | poppet seat area = 1 area of pilot spool 20 | ||||
Pressure fluid | mineral oil to DIN 51524 (HL,HLP); phosphate ester (HFD-R) | ||||
Pressure fluid temperature range | °C | – 20 to + 80 | |||
Viscosity range | mm2/s | 10 to 800 | |||
Degree of contamination (maximum permissible | ISO 4406 (C) class 20/18/15 | ||||
REXROTH方向閥FD列

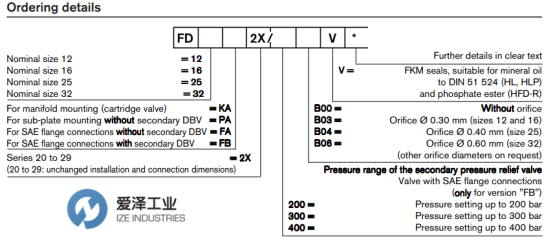

型號解析
特征
用于安裝在歧管（插裝閥）中
帶SAE法蘭端口
對于底板安裝，移植模式符合DIN 24 340，D型，ISO 5781和CETOP-RP 121 H，子板到目錄表RE 45062（單獨訂購）
閥面板安裝時使用底板版本
功能
先導式止回閥，無泄漏，
check-Q-meter控制返回流量qV2，該流量qV2相對于被引導到致動器qV1的相對側的流量。 對于氣缸，必須考慮面積偏差（qV2 = qV1?φ），
旁通閥，反方向自由流動，
可選的內置二級減壓閥（僅適用于帶法蘭連接的閥門）。
愛澤工業(IZE INDUSTRIES)特價經銷、常用REXROTH型號
REXROTH FD32PA2X/B06V
REXROTH FD12FB2X/B03
REXROTH FD16FB2X/B03
REXROTH FD25FB2X/B04
REXROTH FD32FB2X/B06
REXROTH FD12KA2X/B03
REXROTH FD16KA2X/B03
REXROTH FD25KA2X/B04
REXROTH FD32KA2X/B06
REXROTH FD12FB2X/B03
REXROTH FD16FB2X/B03
REXROTH FD25FB2X/B04
REXROTH FD32FB2X/B06
REXROTH FD12PA2X/B03
REXROTH FD12FA2X/B03
REXROTH FD16PA2X/B03
REXROTH FD16FA2X/B03
REXROTH FD25PA2X/B04
REXROTH FD25FA2X/B04
REXROTH FD32PA2X/B06
REXROTH FD32FA2X/B06
REXROTH valve NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業集產品開發、設計、制造、銷售、服務于一體，代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的首選渠道。
如果有任何關于REXROTH閥FD系列的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for REXROTH products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.
REXROTH閥FD系列規格描述及特征
