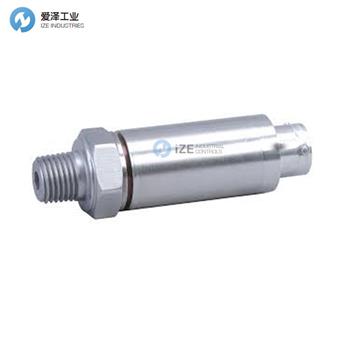

OMEGA壓力傳感器PX329-3KGI介紹
Pressure Range | 0 to 3,000 psi |
Pressure Type | Gauge |
Accuracy Value(compensated range) | ±0.25% |
Output Signal | Current |
Electrical Output | 4 to 20 mA |
Connection/Termination | MIL-26482-I 10-6P |
Additional Features | Not Applicable |
Accuracy Class | 0.1% to 0.25% |
Pressure Port Size | 1/4" |
Pressure Port Type | NPT Male |
Operating Temperature Range | -40 to 85 °C (-40 to 185 °F) |
OMEGA壓力傳感器PX329系列描述
OMEGA’s PX309 Series Stainless Steel Pressure transducers below 100 psi use a high accuracy silicon sensor protected by an oil-filled stainless steel diaphragm. Units 100 psi and above use silicon strain gages molecularly bonded to the stainless steel diaphragm.
Common Specifications
Ranges: -15 to 50 psig, 0 to 1000 psia, 100 to 10,000 psig
Accuracy (Combined Linearity, Hysteresis and Repeatability): ±0.25% BSL, max
Minimum Resistance Between Transducer Body and Any Wire: 1M Ω @ 25 Vdc
Calibration: In vertical direction with fitting down,positive outputs only
Pressure Cycles: 10 million, minimum
Pressure Overload: -15 to 50 psig and 0 to 1000 psia: 3 times rated pressure or 20 psi whichever is greater, 100 to 10,000 psig: 2 times rated pressure
Burst Pressure: -15 to 50 psig and 0 to 1000 psia: 4 times rated pressure or 25 psi whichever is greater, 100 to 10,000 psig: 5 times rated pressure
Long Term Stability (1 Year): ±0.25% of FS, typical
Operating Temperature: -40 to 85°C (-40 to 185°F)
Pressure Port: ?-18 MNPT
Pressure Port Material: -15 to 50 psig and 0 to 1000 psia: 316 SS, 100 to 10,000 psig: SS 316 or 17-4
Bandwidth: DC to 1 kHz (typical)
CE: Compliant
Shock: 50 g, 11 ms half-sine
Vibration: ±20 g
Response Time: <1 millisecond
Weight:
PX309: 154 g (5.4 oz)
PX319/329/359: 100 g (3.5 oz)
IP Rating: IP65
OMEGA的PX309系列不銹鋼壓力傳感器是低于100 psi使用由充油不銹鋼隔膜保護的高精度硅傳感器。 100psi及以上的產品使用分子鍵合到不銹鋼隔膜上設計方案。
通用規格
范圍：-15 至 50 psig，0至1000 psia，100至10,000 psig
準確度（綜合線性度、遲滯和重復性）：±0.25% BSL，最大值
傳感器主體和任何電線之間的最小電阻：1M Ω @ 25 Vdc
校準：在垂直方向向下安裝，僅正輸出
壓力循環：1000萬次最少
壓力過載：-15 至 50 psig 和 0 至 1000 psia：3倍額定壓力或 20 psi，以較大者為準，100 至 10,000 psig：2倍額定壓力
爆破壓力：-15 至 50 psig 和 0 至 1000 psia：4倍額定壓力或 25 psi，以較大者為準，100 至 10,000 psig：5倍額定壓力
長期穩定性（1 年）：FS的±0.25%，典型值
工作溫度：-40至85°C（-40 至 185°F）
壓力端口：?-18 MNPT
壓力端口材料：-15 至 50 psig 和 0 至 1000 psia：316 SS，100 至 10,000 psig：SS 316 或 17-4
帶寬：DC至1 kHz（典型值）
CE：符合
沖擊：50 g，11 ms 半正弦波
振動：±20 克
響應時間：<1 毫秒
重量：
PX309：154 克（5.4 盎司）
PX319/329/359：100 克（3.5 盎司）
防護等級：IP65
OMEGA壓力傳感器PX329系列其他型號列舉
OMEGA PX 329-1KAI
OMEGA PX 329-1KAV
OMEGA PX 329-1KGI
OMEGA PX 329-1KGV
OMEGA PX 329-2KGI
OMEGA PX 329-2KGV
OMEGA PX 329-3KGI
OMEGA PX 329-3KGV
OMEGA PX 329-5KGI
OMEGA PX 329-5KGV
