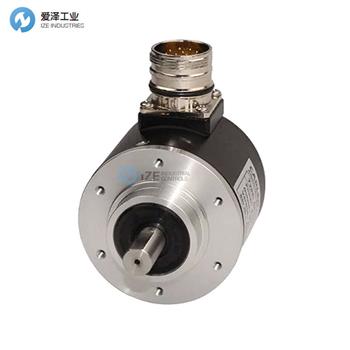

CARLEN編碼器CC1581系列技術參數
Electrical Characteristics | |
Supply voltage | 5-30VDC |
Number of Pulses | 1..80000ppr |
Output signals | A,B,Z,/A,/B,/Z |
Output signals | Push pull,5-30Vdc |
Max load current | 40mA under 4.5V- -30mA under 24V |
Max output frequency | 300kHz |
Mechanical Characteristics | |
Max continuous speed | 12 000 rpm |
Shaft type | Full shaft 6mm,8mm,10mm |
Housing diameter | 58mm |
Staring torque | <1.5 N cm |
Max shaft load | Axial:20N; Radial:50N |
Shaft inertia | 30 gcm2 |
Weight | 560g |
Protection | IP65 |
Operating temperature | -30℃ +100℃ |
CARLEN編碼器CC1581系列介紹
增量編碼器
? 光學增量編碼器，行業標準尺寸 58mm
? 同步法蘭或夾緊法蘭安裝
? 堅固耐用，具有出色的抗沖擊/振動性能
? 高防護等級 IP65、IP67 選項，帶密封法蘭
? 每圈最大脈沖數 8 000ppr
? 5 至 30 Vdc 通用電子電路
? Max. 300 kHz 的頻率
INCREMENTAL ENCODER
? Optical Incremental encoder, Industry Standard Size 58mm
? Synchro Flange or Clamp Flange mounting
? Robustness and excellent resistance to shocks / vibrations
? High protection level IP65, IP67 option with a sealing flange
? Maximum pulses per turn 8 000ppr
? Universal electronic circuits from 5 to 30 Vdc
? 300 kHz Maximum Frequency

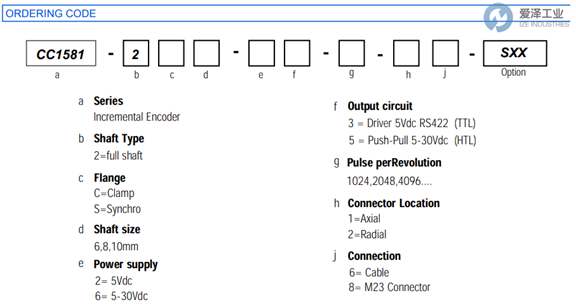

CARLEN編碼器CC1581系列選型
CARLEN編碼器CC1581系列其他常用型號：
CARLEN CC1581-QD10-65-1024-W09
CARLEN CC1581-2C10-65-1000-28-SC02
CARLEN CC1581-SG25-C100-PR05
CARLEN CC1581-2T10-65-2048-2RW
CARLEN CC1581-2C10-65-1000-28-SC02
CARLEN CC1581-2C10-63-1000-28-SYC2
CARLEN CC1581-2C10-63-1000-28-SC02
CARLEN CC1581-70057-S10K
CARLEN CC1581-ZR0012-R27S04-500
CARLEN Incremental Encoder NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于CARLEN編碼器CC1581-ZR0012-R27S04-500的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for CARLEN products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
CARLEN編碼器CC1581系列CC1581-ZR0012-R27S04-500技術參數及選型
