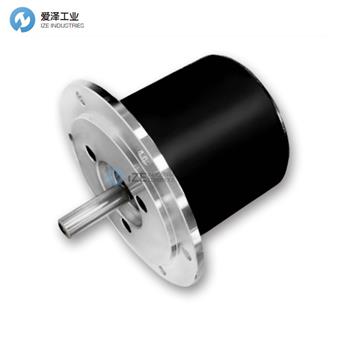

TEKEL編碼器TK121.FRE.1000.11/30.S.K4.10.L07.PP2-1130技術參數
TYPE | TK121 bidirez.+ index |
ASSEMBLY | FRE Flange REO |
PULSE RATE | 1000 |
VOLTAGE SUPPLY | 11/30 +11V ÷ 30V |
OUTPUT FREQUENCY | S from 0 up to 100kHz |
PROTECTION CLASS | K4 IP 64 (EN60529) |
SOLID SHAFT | 10 ? 10mm (Flange F - SG) |
ELECTRICAL CONNECTIONS | L07 on 7 pins radial MIL connector |
OUTPUT CIRCUITS | PP2-1130 Push-Pull 11/30 V output (only with voltage supply 11/30 V) |
TEKEL編碼器TK100系列選型
光學增量編碼器 – 實心軸
這款堅固的增量光學編碼器適用于多種工業應用，特別是在惡劣環境中。由于其堅固的結構和高防護等級，該型號能夠在充滿粉塵、液體、溫度變化、沖擊和震動等嚴苛環境下運行，確保高可靠性和較長的使用壽命。
機身直徑（毫米）： 80
法蘭類型： 方形法蘭、伺服標準、伺服夾、FRE (REO444)
軸直徑（毫米）： 6, 8, 9.52, 10, 11, 11R
分辨率（PPR）： 高達25,000
接口： LD, LD2, PP2, NPN, PNP
機械規格
尺寸： 參見圖紙
軸材質： 不銹鋼
軸承重： 軸向200N；徑向200N
軸旋轉速度： 12,000 RPM用于短周期；6,000 RPM連續；2000 RPM用于空心軸檢驗
啟動扭矩在25°C時： 0.025Nm；空心軸檢驗時為0.040Nm
慣性力矩： 40g cm2
軸承壽命： 至少50億轉
重量： 約0.7 kg
電氣規格
輸出頻率： 高達300 kHz
同步索引輸出： 默認在通道A；B – A+B可選
無負載供電電流： 最大150 mA
保護： LD2和PP2輸出的短路保護，防止極性反轉（不包括5V直流）
材料
法蘭： 鋁制，抗腐蝕
外殼： 鋁合金，經過防腐蝕涂層處理，耐高溫至180°C
環境規格
工作溫度范圍： -10°C至+70°C
儲存溫度范圍： -30°C至+85°C
相對濕度： 98% RH，無凝結
振動： 10 g（頻率10至2000 Hz）
沖擊： 20 g（持續11 ms）
Optical incremental encoder – Solid shaft
Robust incremental optical encoder suitable for different industrial applications, especially in harsh environments.
Thanks to its robust construction and high protection degree this model allows to operate in harsh environments where
challenging ambient conditions such as dust, liquids, temperature, shocks and vibrations are available, ensuring high
reliability and long service life.
Body diameter (mm) 80
Flange square flange, servo standard, servo-clip, FRE (REO444)
Diameter shaft (mm) 6,8, 9.52, 10, 11, 11R
Resolution (PPR) up to 25.000
Interface LD, LD2, PP2, NPN, PNP
MECHANICAL SPECIFICATIONS
Dimensions:see drawings
Shaft:stainless steel
Shaft loading:axial 200N; radial 200N
Shaft Rotation Speed:12.000 RPM to short cycle time; 6000 RPM continuous; 2000 RPM whit hole shaft proof
Starting torque a 25° C:0,025Nm; 0,040Nm whit hole shaft proof
Moment of inertia:40g cm2
Bearings life:5 x 10^9 revolutions (minimum)
Weight:~ 0,7kg
ELECTRICAL SPECIFICATIONS
Output frequency:up to 300 kHz
Sinchronous index output:default on channel A; B – A+B Optional
Supply current without load:150 mA max
Protection:short circuit protection (only output LD2 and PP2) against inversion of polarity (except 5Vcc)
MATERIALS
Flange:aluminium non corroding
Housing:Aluminium painted with inhibithing treatment 180°C
ENVIRONMENTAL SPECIFICATIONS
Operating temperature range:-10°C ÷ +70°C
Storage temperature range:-30°C ÷ +85°C
Relative humidity:98% RH without condensing
Vibrations:10 g (from 10 up to 2.000 Hz)
Schock:20 g (for 11 ms)
TEKEL編碼器TK100系列其他常用型號：
TEKEL TK121.F.1000.5.S.K4.9.52.S10.LD
TEKEL TK121-1024-24/5.S.11.L.LD.K6.DP
TEKEL TK121.FRE.2048.11
TEKEL TK121.FRE 1024.11/30 .S.K4.10 L07.PP2-1130
TEKEL TK120.FRE.1000.11/30S.K4.11.L07.PP3
TEKEL TK120.FRE.1000.11/30S.K4.11.L07.LD2/1130
TEKEL TK121.FRE.1024.N/30.3K4.10.10TPP2-1130
TEKEL TK121.FRE.1000.11/30.S.K4.10.L07.PP2-1130
