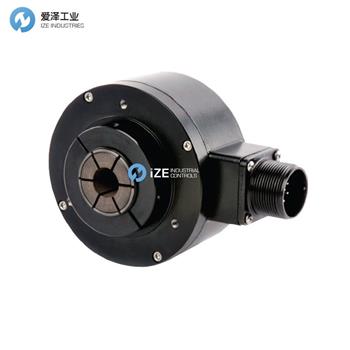

NORTHSTAR編碼器HS35N204893AR0參數
HS35N |
2048PPR |
9:15 mm |
3:Slotted tether (to fit standard AC motor fan cover) |
A:5 V standard phase |
R:Male + plug |
0:None |
NORTHSTAR編碼器HS35N系列參數說明
MECHANICAL
Shaft Sizes: 10mm, 1/4” or 3/8”
Shaft Loading: (at 0.25” from encoder face)
Resolutions ≤1024 PPR: 80 lbs. radial, axial
Resolutions >1024 PPR: 40 lbs. radial, axial
Shaft Speed:
Resolutions ≤1024 PPR: 10,000 RPM max.
Resolutions >1024 PPR: 5,000 RPM max.
Starting Torque: (max at 25 °C)
without shaft seal: 1.0 oz-in;
with shaft seal: 2.0 oz.-in
Moment of Inertia: 3.0 x 10-4 oz–in–sec2
Housing and Cover: Aluminum
Shaft Material: Stainless Steel
Disk Material: Glass or plastic (PPR Dependant)
Weight: 10 oz. max.
ENVIRONMENTAL
Operating Temperature:
Standard: 0 to +70 °C;
Extended: 0 to +85 °C
Storage Temperature: –40 to +90 °C
Shock: 50 G’s for 11 milliseconds duration
Vibration: 5 to 2000 Hz at 20 G’s
Humidity: Up to 98% (non-condensing)
Enclosure Rating: NEMA12/IP54 (dirt tight,
splashproof); NEMA4/IP66 (dust proof, washdown)
when ordered with shaft seal and either
M12 connector or watertight cable exit
機械
軸尺寸：10mm、1/4” 或 3/8”
軸負載：（距離編碼器面 0.25”）
分辨率≤1024 PPR：80 磅。 徑向、軸向
分辨率 >1024 PPR：40 磅。 徑向、軸向
軸速：
分辨率 ≤1024 PPR：最大 10,000 RPM。
分辨率 >1024 PPR：最大 5,000 RPM。
啟動扭矩：（25 °C 時最大）
不帶軸封：1.0 oz-in；
帶軸封：2.0 oz.-in
慣性矩：3.0 x 10-4 oz–in–sec2
外殼和蓋子：鋁
軸材料：不銹鋼
磁盤材料：玻璃或塑料
重量：10盎司。
環境
工作溫度：
標準：0 至 +70 °C；
擴展：0 至 +85 °C
存儲溫度：–40 至 +90 °C
沖擊：50 G 持續 11 毫秒
振動：20 G 時 5 至 2000 Hz
濕度：高達 98%（非冷凝）
外殼防護等級：NEMA12/IP54（防塵、
防濺）；NEMA4/IP66（防塵、可沖洗）
與軸封一起訂購時
M12 連接器或防水電纜出口
NORTHSTAR編碼器HS35系列等其他常用型號：
NORTHSTAR HS35N10249WBWW
NORTHSTAR HS35N10249WB17
NORTHSTAR HS35N10249WCS0
NORTHSTAR HS35N10249WBWW
NORTHSTAR HS35N20489WBV0
NORTHSTAR HS35N20489WBWW
NORTHSTAR HS35N204893AR0
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于NORTHSTAR編碼器HS35N204893AR0的疑問，請隨時與我們電聯，（021-3100 6702），我們將盡全力解決您的問題。
If you have any question for NORTHSTAR products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.
NORTHSTAR編碼器HS35N204893AR0電氣及機械參數
