BAUMER HUBNER編碼器TDP0.2LT-4技術資料
Technical data - electrical ratings | |
Reversal tolerance | ≤0.1 % |
Linearity tolerance | ≤0.15 % |
Temperature coefficient | ±0.05 %/K (open-circuit) |
Isolation class | B |
Calibration tolerance | ±1 % |
Climatic test | Humid heat, constant(IEC 60068-2-3, Ca) |
Performance | TDP: 12 W (speed ≥3000 rpm) |
Armature-circuit | <75 μs (TDP) |
time-constant | <40 μs (TDPZ) |
Open-circuit voltage | TDP: 10...150 mV per rpm |
Interference immunity | EN 61000-6-2 |
Emitted interference | EN 61000-6-3 |
Approval | CE |
Technical data - mechanical design | |
Size (flange) | ?115 mm |
Shaft type | ?11 mm solid shaft |
Flange | EURO flange B10 |
Protection DIN EN 60529 | IP 55, IP 56 (option) |
Operating speed | ≤10000 rpm |
Torque | 1.5 Ncm |
Rotor moment of inertia | 1.1 kgcm2 (TDP) |
Admitted shaft load | ≤60 N axial |
Materials | Housing: aluminium die-cast |
Operating temperature | -30...+130 °C |
Resistance | DIN EN 60068-2-6 |
Weight approx. | 2.4 kg (TDP), 2.9 kg (TDPZ) |
Connection | Terminal box |
BAUMER HUBNER編碼器TDP0.2LT-4介紹
特點
響應時間短
開路電壓10…150 mV / rpm
冗余輸出（TDPZ）
EURO法蘭B10或底腳B3
極高的抗沖擊能力
專利的LongLife技術帶來高信號質量
通過控制可以識別旋轉感
可選
海洋空氣保護/熱帶化
第二軸端（B14）
Features
Low response time
Open circuit voltage 10…150 mV per rpm
Redundant output (TDPZ)
EURO flange B10 or housing foot B3
Very high resistance to shock
High signal quality due to patented LongLife technology
Recognition of sense of rotation possible via control
Optional
Marine air protected/tropicalized
Second shaft end (B14)

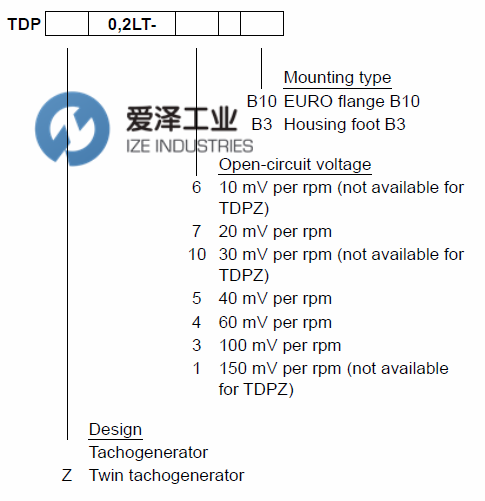

選型參考

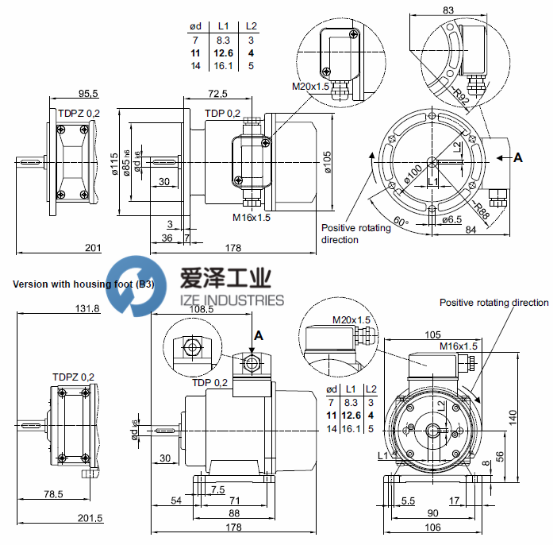

外觀尺寸
BAUMER HUBNER編碼器TDP0.2系列其他型號：
BAUMER HUBNER TDP0,2 LT-6
BAUMER HUBNER TDP0,2 LT-7
BAUMER HUBNER TDP0,2 LT-10
BAUMER HUBNER TDP0,2 LT-5
BAUMER HUBNER TDP0,2 LT-4
BAUMER HUBNER TDP0,2 LT-3
BAUMER HUBNER TDP0,2 LT-1
BAUMER HUBNER Encoder NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于BAUMER HUBNER編碼器TDP0.2LT-4的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for BAUMER HUBNER products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.

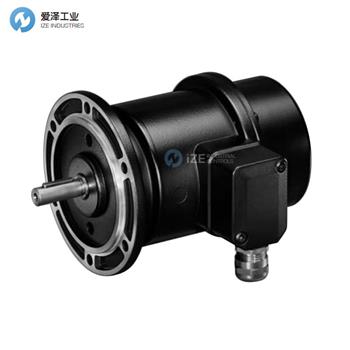

BAUMER HUBNER編碼器TDP0.2LT-4產品介紹
