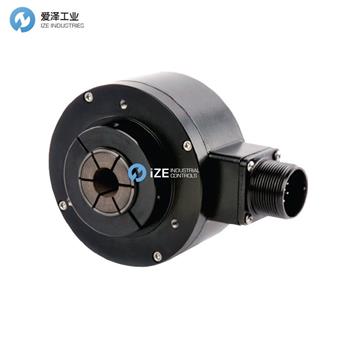

HENGSTLER編碼器HS35B10249WWBW參數
型號： | HS35N10249WBZW |
PPR： | 1024 |
軸： | 15mm |
輸出： | 5 - 26VDC反相位 |
插頭： | CCW female |

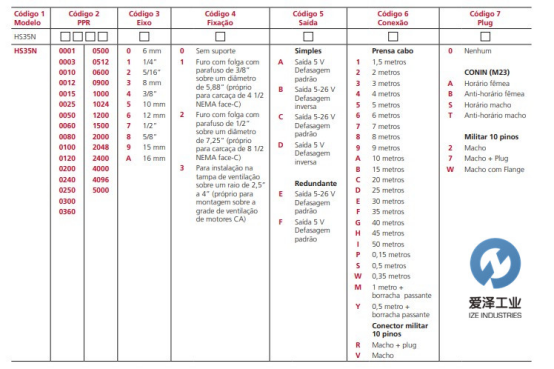

HENGSTLER編碼器HS35N系列選型參數表
HENGSTLER編碼器HS35N系列參數說明
MECHANICAL
Shaft Sizes: 10mm, 1/4” or 3/8”
Shaft Loading: (at 0.25” from encoder face)
Resolutions ≤1024 PPR: 80 lbs. radial, axial
Resolutions >1024 PPR: 40 lbs. radial, axial
Shaft Speed:
Resolutions ≤1024 PPR: 10,000 RPM max.
Resolutions >1024 PPR: 5,000 RPM max.
Starting Torque: (max at 25 °C)
without shaft seal: 1.0 oz-in;
with shaft seal: 2.0 oz.-in
Moment of Inertia: 3.0 x 10-4 oz–in–sec2
Housing and Cover: Aluminum
Shaft Material: Stainless Steel
Disk Material: Glass or plastic (PPR Dependant)
Weight: 10 oz. max.
ENVIRONMENTAL
Operating Temperature:
Standard: 0 to +70 °C;
Extended: 0 to +85 °C
Storage Temperature: –40 to +90 °C
Shock: 50 G’s for 11 milliseconds duration
Vibration: 5 to 2000 Hz at 20 G’s
Humidity: Up to 98% (non-condensing)
Enclosure Rating: NEMA12/IP54 (dirt tight,
splashproof); NEMA4/IP66 (dust proof, washdown)
when ordered with shaft seal and either
M12 connector or watertight cable exit
機械
軸尺寸：10mm、1/4” 或 3/8”
軸負載：（距離編碼器面 0.25”）
分辨率≤1024 PPR：80 磅。 徑向、軸向
分辨率 >1024 PPR：40 磅。 徑向、軸向
軸速：
分辨率 ≤1024 PPR：最大 10,000 RPM。
分辨率 >1024 PPR：最大 5,000 RPM。
啟動扭矩：（25 °C 時最大）
不帶軸封：1.0 oz-in；
帶軸封：2.0 oz.-in
慣性矩：3.0 x 10-4 oz–in–sec2
外殼和蓋子：鋁
軸材料：不銹鋼
磁盤材料：玻璃或塑料（取決于 PPR）
重量：10 盎司。 最大限度。
環境
工作溫度：
標準：0 至 +70 °C；
擴展：0 至 +85 °C
存儲溫度：–40 至 +90 °C
沖擊：50 G 持續 11 毫秒
振動：20 G 時 5 至 2000 Hz
濕度：高達 98%（非冷凝）
外殼防護等級：NEMA12/IP54（防塵、
防濺）； NEMA4/IP66（防塵、可沖洗）
與軸封一起訂購時
M12 連接器或防水電纜出口
HENGSTLER編碼器HS35系列等其他常用型號：
HENGSTLER HS35N10249WBWW
HENGSTLER HS35N10249WB17
HENGSTLER HS35N10249WCS0
HENGSTLER HS35N10249WBWW
HENGSTLER HS35N20489WBV0
HENGSTLER HS35N20489WBWW
HENGSTLER HS35N204893AR0
