E+H超聲波流量計92F80-ASEA1AA0A4AW參數特性
超聲波流量計 Flow 92F80 Inline, DN80 3" |
A:2 聲道 |
S:不銹鋼 CF3M |
E:PN40, 1.4404/F316L EN1092-1-B1 法蘭 |
A:標準 |
1:基本型 |
A:非防爆場合 |
A:一體化, 鋁, IP67 |
0:無 |
A:電纜密封套 M20 (EEx d: 螺紋 M20) |
4:2-行顯示; 按鍵, HART |
A:工廠設定; 基本型 |
W:4-20mA HART |
E+H超聲波流量計92F系列描述說明

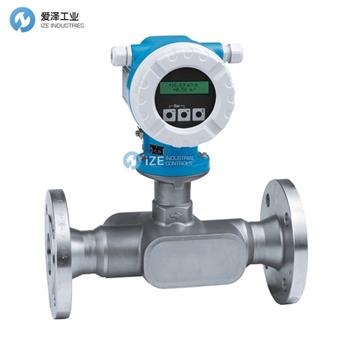

Proline Prosonic Flow 92F 超聲波流量計
精確度高，回路供電，具有創新性的平行通道設計，可實現最短前直管段安裝的測量。
Prosonic Flow F 是管道式傳感器，具有牢固可靠的工業設計，是一款超聲波流量計。與回路供電的 Prosonic Flow 92 變送器相結合，精度高、價格低，系統集成簡便易行，是化工和石化行業的理想選擇。
測量原理:超聲波流量測量
傳感器特點:針對過程行業的安全設計：國際危險區認證。無壓損：通徑結構設計。過程透明：配備診斷功能。完全符合NACE MR0175和MR0103標準。公稱口徑：DN 25...300 (1...12")。
變送器特點:安裝簡單，降低安裝成本：回路供電的變送器。完全符合行業標準：IEC/ATEX/FM/CSA/TIIS/NEPSI。自動恢復數據，用于服務。提供一體式或分體式儀表。兩行背光顯示，按鍵操作。
公稱口徑范圍
雙通道型：DN 80...300 (3...12")
三通道型：DN25...50 (1...2")
四通道型：DN 80...300 (3...12")
接液部件材質
傳感器：
A351-CF3M（DN25...100）
1.4404/TP316/TP316L或A106 GrB（DN150...300）
超聲波傳感器：1.4404/316/316L
法蘭：1.4404/316/316L or A105/1.0432
測量變量:體積流量、質量流量計算值、聲速、流速、信號強度
最大測量誤差
體積流量（標準）：- ±0.5 % o.r.，適用0.5...10 m/s (1.6...33 ft/s)
體積流量（可選）：- ±0.3 % o.r.，適用0.5...10 m/s (1.6...33 ft/s)
測量范圍:0.5...10 m/s (1.6...33 ft/s)
最大過程壓力:PN 40 / ASME Cl. 300 / JIS 20K
介質溫度范圍
-40...+150 °C (-40...+302 °F)
可選：-40...+200 °C (-40...+392 °F)
環境溫度范圍
-40...+60 °C (-40...+140 °F)，一體式儀表
-40...+80 °C (-40...+176 °F)，分體式傳感器
-40...+60 °C (-40...+140 °F)，分體式變送器
變送器外殼材質:帶鋁合金AlSi10Mg涂層
防護等級
IP67，type 4X
IP68 type 6P（分體式）
顯示/操作：兩行背光顯示，3個按鍵
輸出
1路4...20 mA HART
1路脈沖/頻率/開關量輸出（無源）
輸入：不適用
數字通信：HART、Profibus PA、FOUNDATION Fieldbus
電源：兩線制回路供電
防爆認證
ATEX
FM
CSA
TIIS
E+H超聲波流量計92F系列其他常見型號：
E+H 92F80-GSBAECA0A4AA
E+H 92F80-ASEA1AA0A4AW
