液壓系統和能量轉換
液壓系統
液壓系統可用于從一處向另一處傳遞機械能?？梢酝ㄟ^利用壓力能完成上述操作。液壓泵由機械能驅動。機械能在受壓液體中轉變成壓力能和動能，然后重新變成機械能作功。
轉變能量的手段

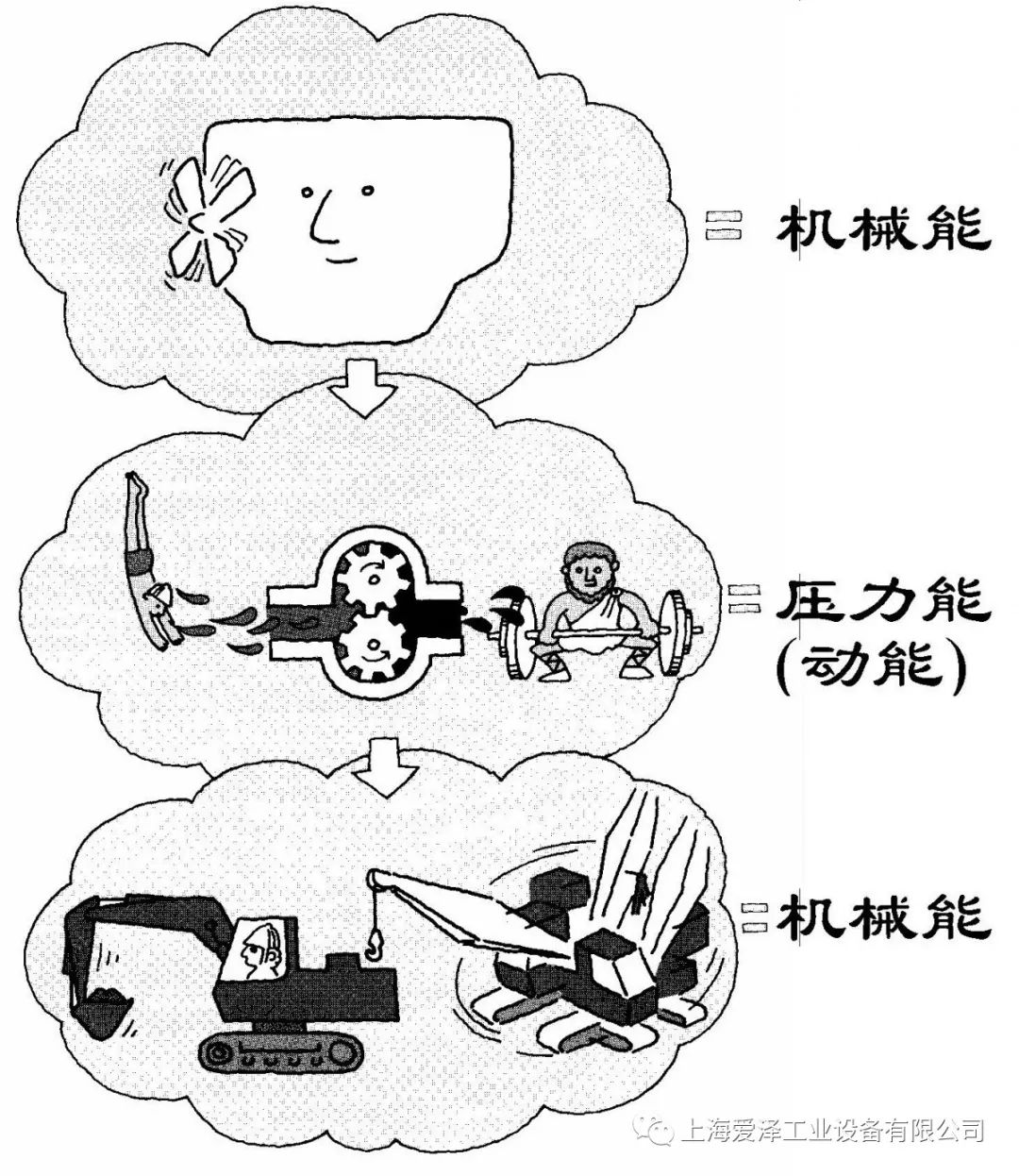

提供給液壓系統的原始能量是來自發動機的機械能，實際上是發動機驅動了液壓泵。泵利用這種能量泵出液體，在此過程中，機械能變成了壓力能和動能。液體流經液壓系統，并朝油缸和馬達等執行元件方向流動。液體中的壓力能和動能使執行元件產生運動。運動過程中，能量再一次轉變成機械能。
液壓挖掘機是如何工作的？
在液壓挖掘機中，發動機產生第一機械能，第一機械能帶動泵運轉。泵使油流出并進入系統。油到達執行元件時，重新在執行元件的運動過程中轉變成機械能。挖掘機動臂因此得到提升或下降，鏟斗得以運動等等。
液壓和工作
工作的三大元素
需要工作時，為了使工作成為可能，必須滿足某些條件。必須知道需要多大的力，必須確定完成工作所需的時間，必須考慮工作方向。
工作力、速度和方向三大條件可以放入下圖的液壓術語之中。
液壓部件
基本部件
液壓系統中有許多部件?；狙b置是泵和執行元件。泵連續將油推出，并把機械能轉變成壓力能和動能。執行元件是把液壓能重新轉換成工作所需機械能的系統部件。
除了泵和執行元件之外，液壓系統的連續操作當需要以下部件。
油 箱：貯存油
閥：控制油的流量和流動方向，或限制壓力連接管路：連接系統的各個部件
讓我們看一下兩種極為簡易的液壓系統。
例子1，液壓千斤頂

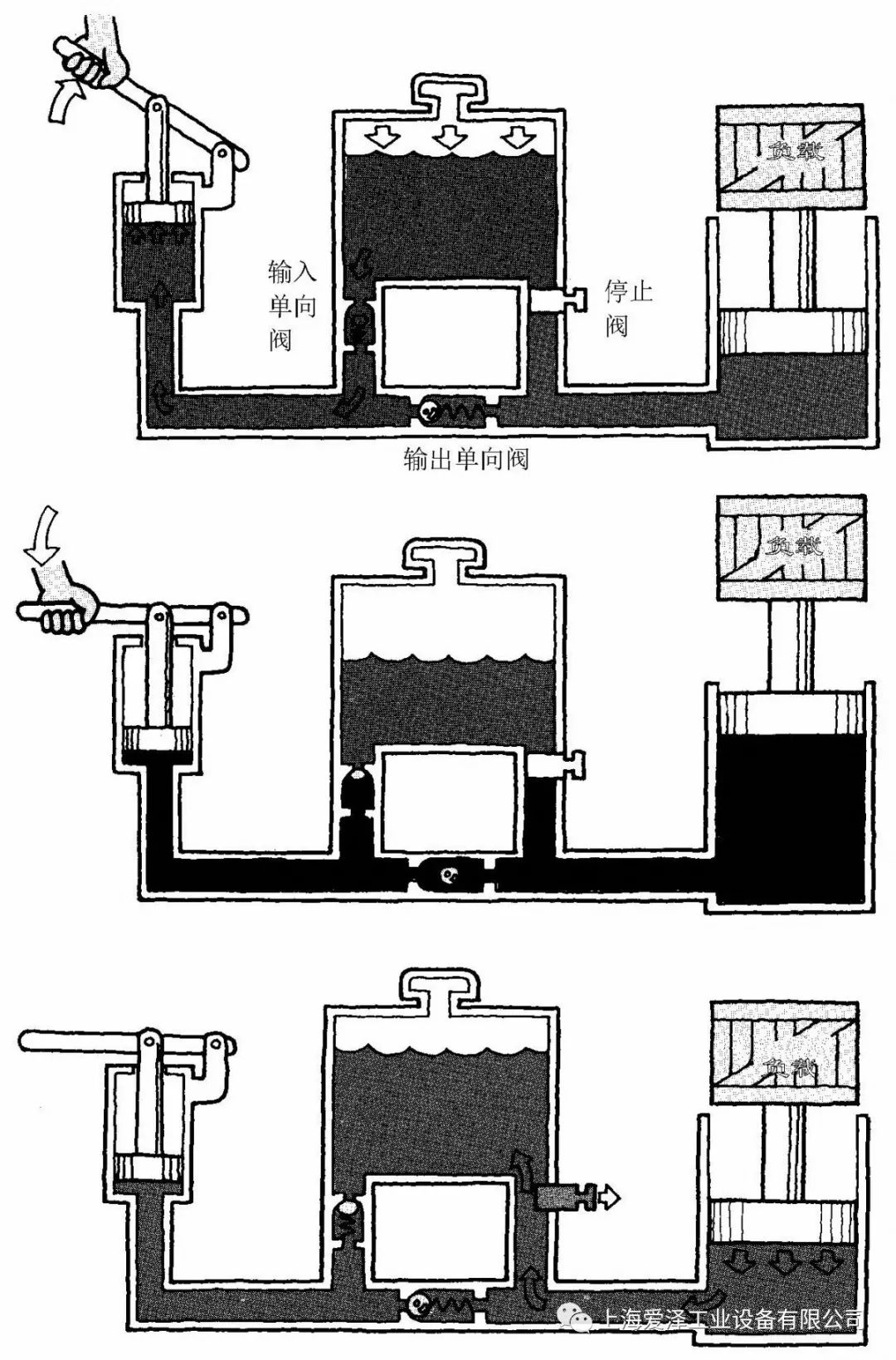

這里你看到的是一臺液壓千斤頂。把力作用于杠桿時，手動泵使油進入油缸。油壓作用在活塞上向上推動，并提升負載。液壓千斤頂很像帕斯卡液壓杠桿。這里的油箱加了油。增加了單向閥，使油保持在油箱中，使油缸在泵的行程轉換中位置不動。上圖中，負載壓力使輸出單向閥處于關閉狀態。泵手柄向上拉動時，輸入單向閥打開，允許油箱中的油注入泵室。接著，向下推動泵手柄。油壓關閉輸入單向閥，而打開輸出單向閥。這一運動過程中，有較多的油進入油缸，推動活塞向上運動。下圖顯示的是打開停止閥，它連接油箱和油缸，這樣油可以流回油箱，使活塞降下。

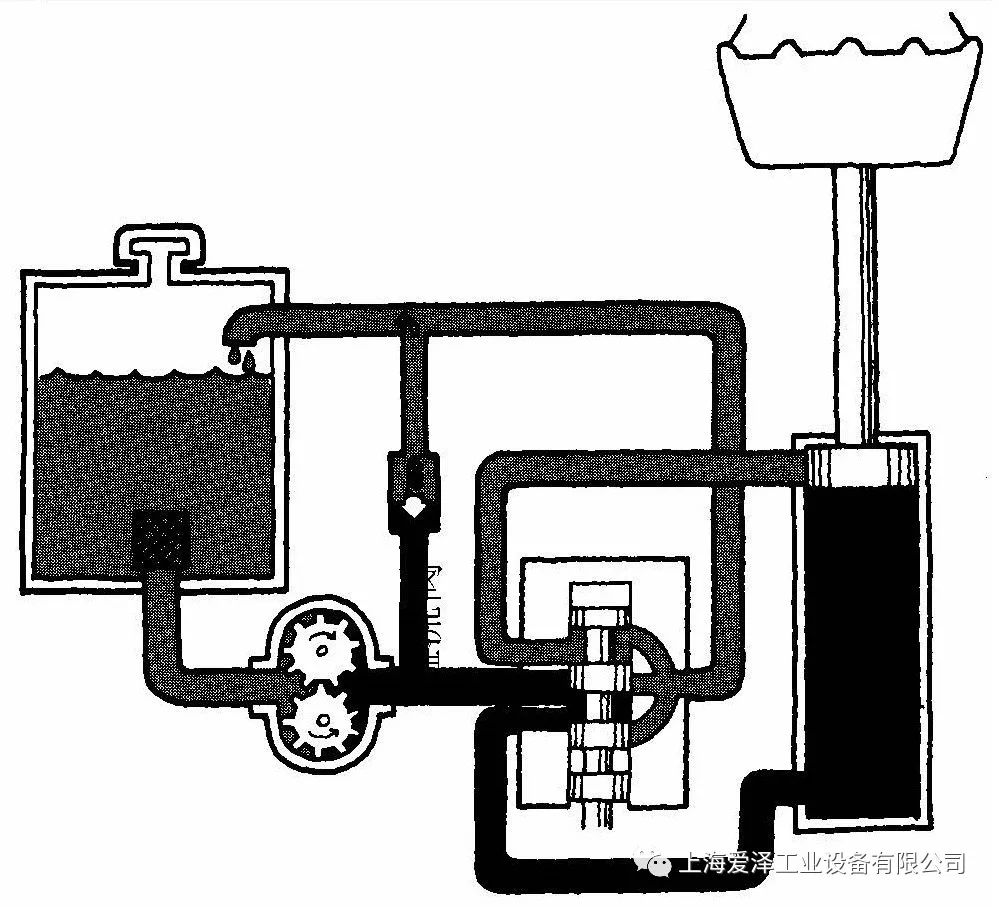

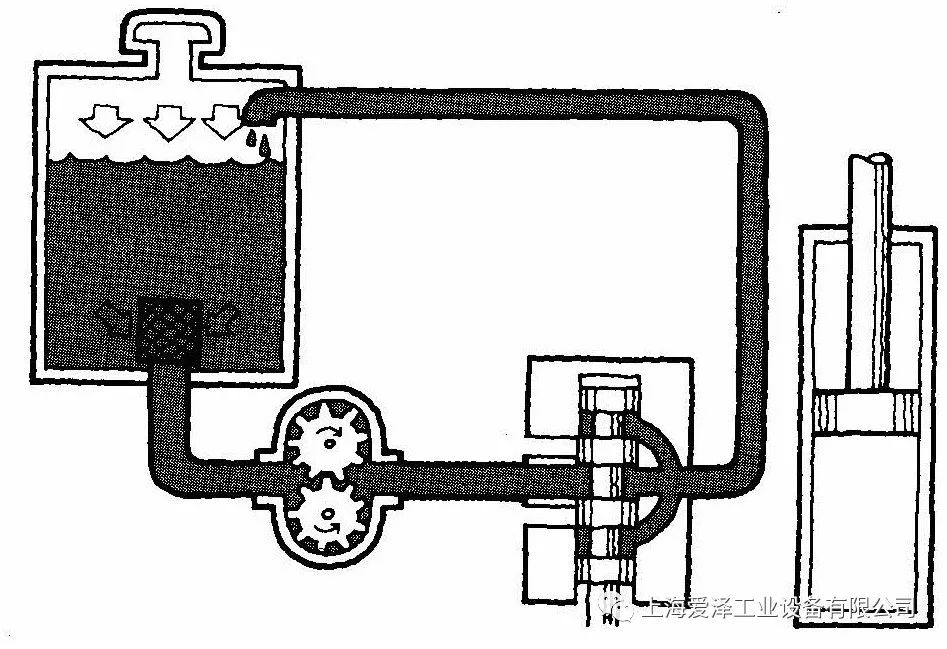

例子2，液壓油缸運行

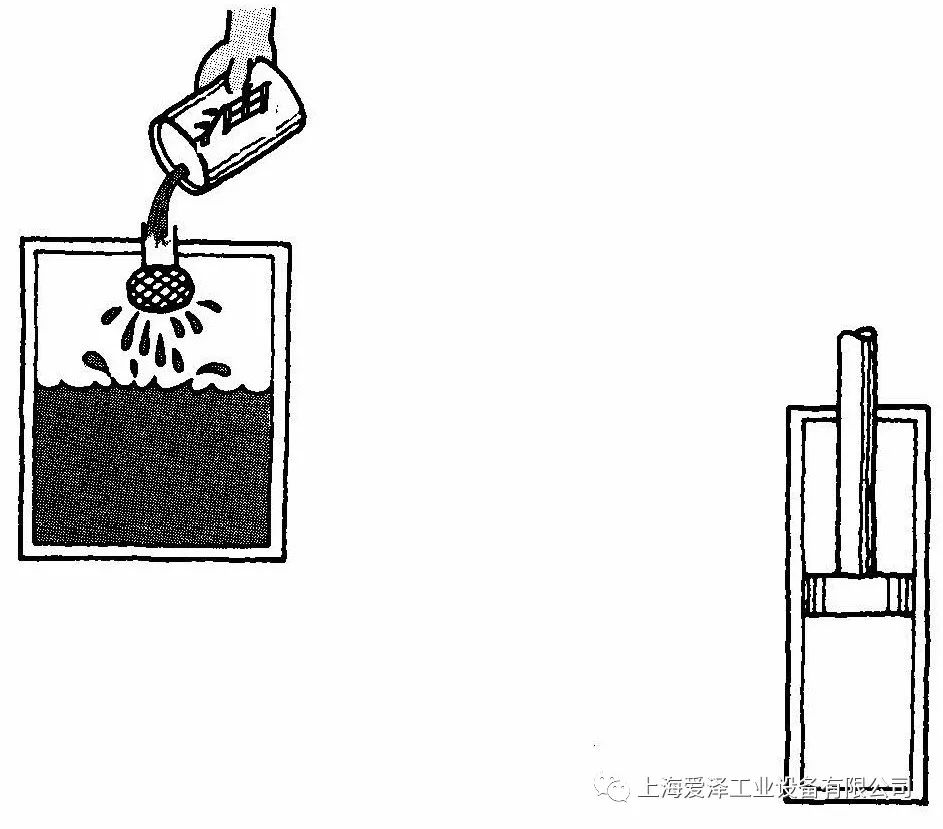

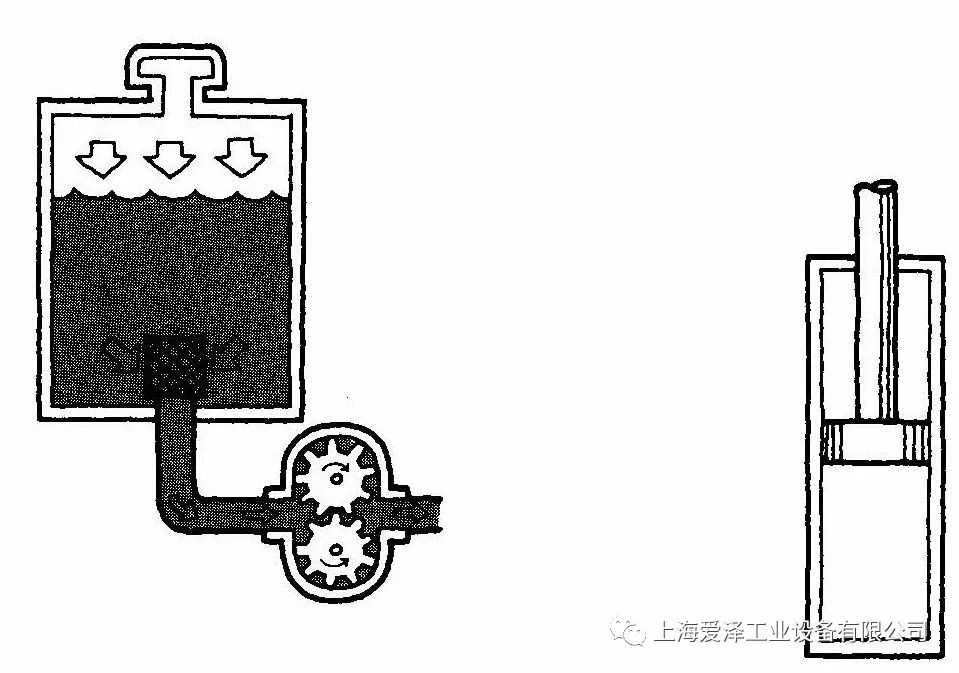

1．首先，你擁有一只含有液壓油的油箱，液壓油提供給泵使用。

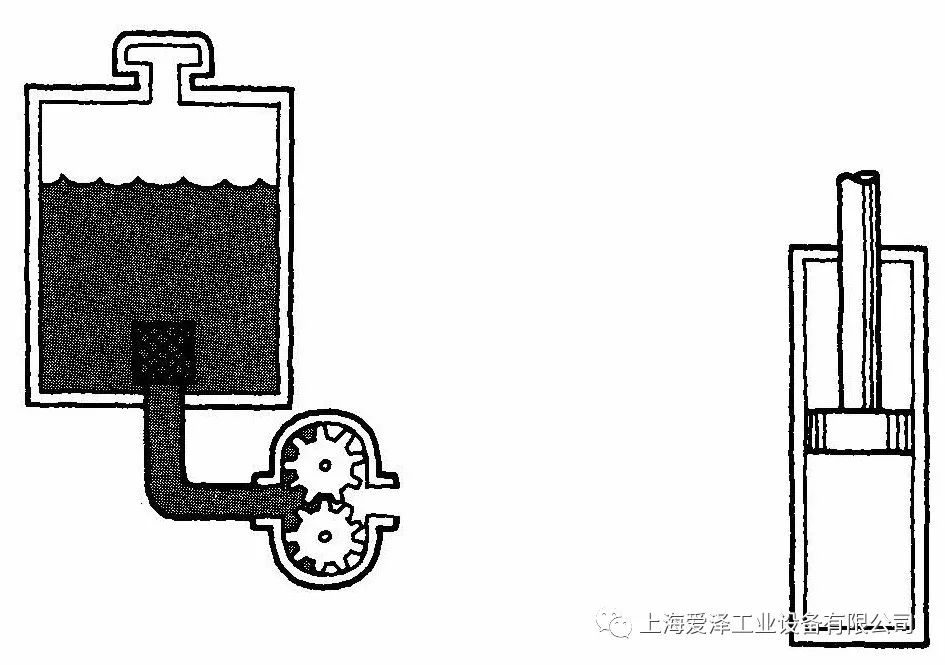

2．下一步，形成油的流動必須有泵，但是泵不能從油箱吸油。重力使油進入泵。
3．泵每次轉動時，它將油推出。必須記住的重要一點是泵僅僅移動容量。容量決定液壓動作的速度。負載形成壓力，泵不產生壓力。
4．泵與控制閥間管道相連接。泵出的油流至閥。閥的任務是使油流向油缸或油箱。

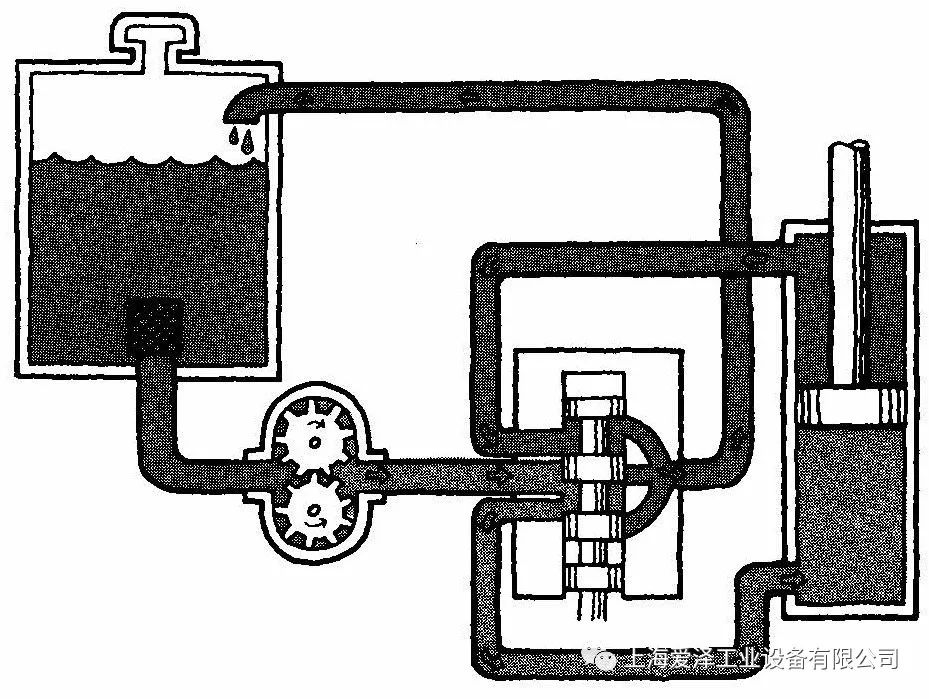

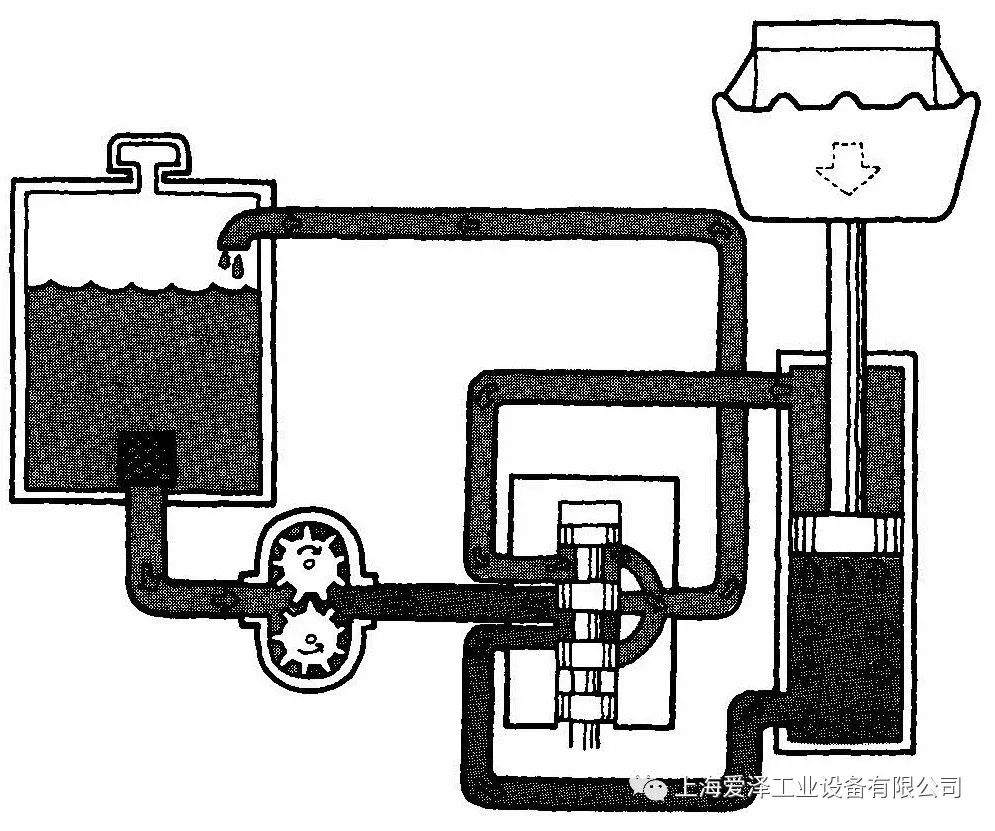

5．系統的下一步是油缸，油缸作實際工作。控制閥有兩根油管連接油缸。
6．泵出的油通過控制閥流向活塞底部大腔。負載產生流動阻力，并形生壓力。
7．系統似乎很完整，事實上還不夠完整。它還需要一種十分重要的零件。我們必須考慮在突然超載或其它故障的情況下，如何保護所有部件免受損壞。即使系統發生故障，泵仍繼續轉動并向系統供油。如果泵出的油無處可去，壓力便會累積，直至一些零件受損。我們裝入一個溢流閥，防止產生損壞。通常，它是關閉的，但是壓力達到設定量時，閥門便會打開并允許油流回油箱。
8．油箱、泵、控制閥、油缸、連接管路和溢流閥組成了基本液壓系統。所有這些零部件都是必需的?，F(xiàn)在，你已經清楚地了解了液壓系統的工作過程。
泵的分類
什么是泵？

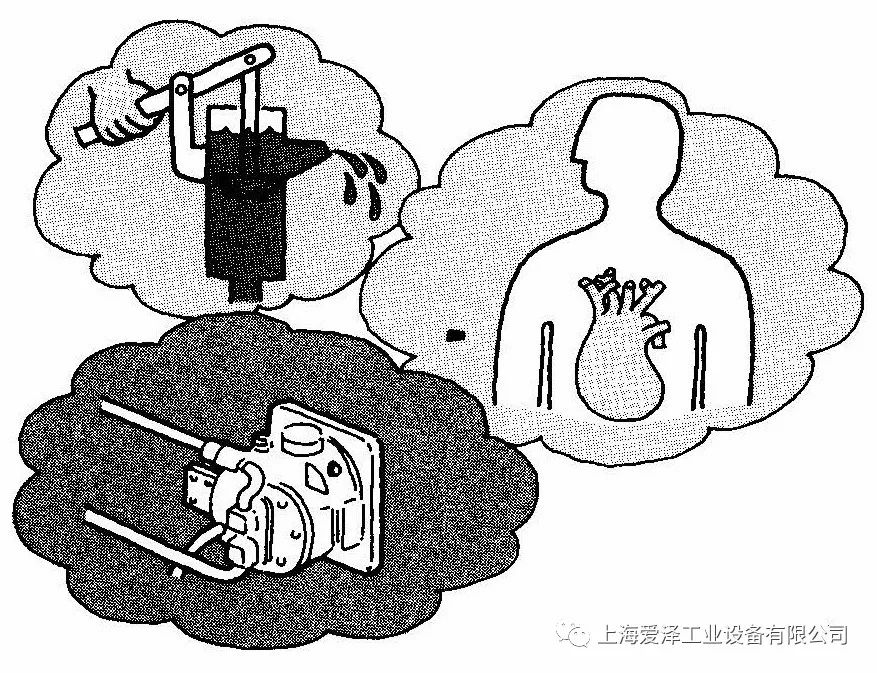

與你的心臟一樣，心臟輸送全身血液，泵則是液壓系統的心臟。泵是使油運動并使油進入工作狀態。像我們曾經說過的那樣，液壓泵將機械能轉換成受壓液體的壓力能和動能。
什么是液壓泵？
每臺泵都產生流量。泵吸收液體并使液體流至其它地方。有兩種排量泵。
被動排量泵
主動排量泵

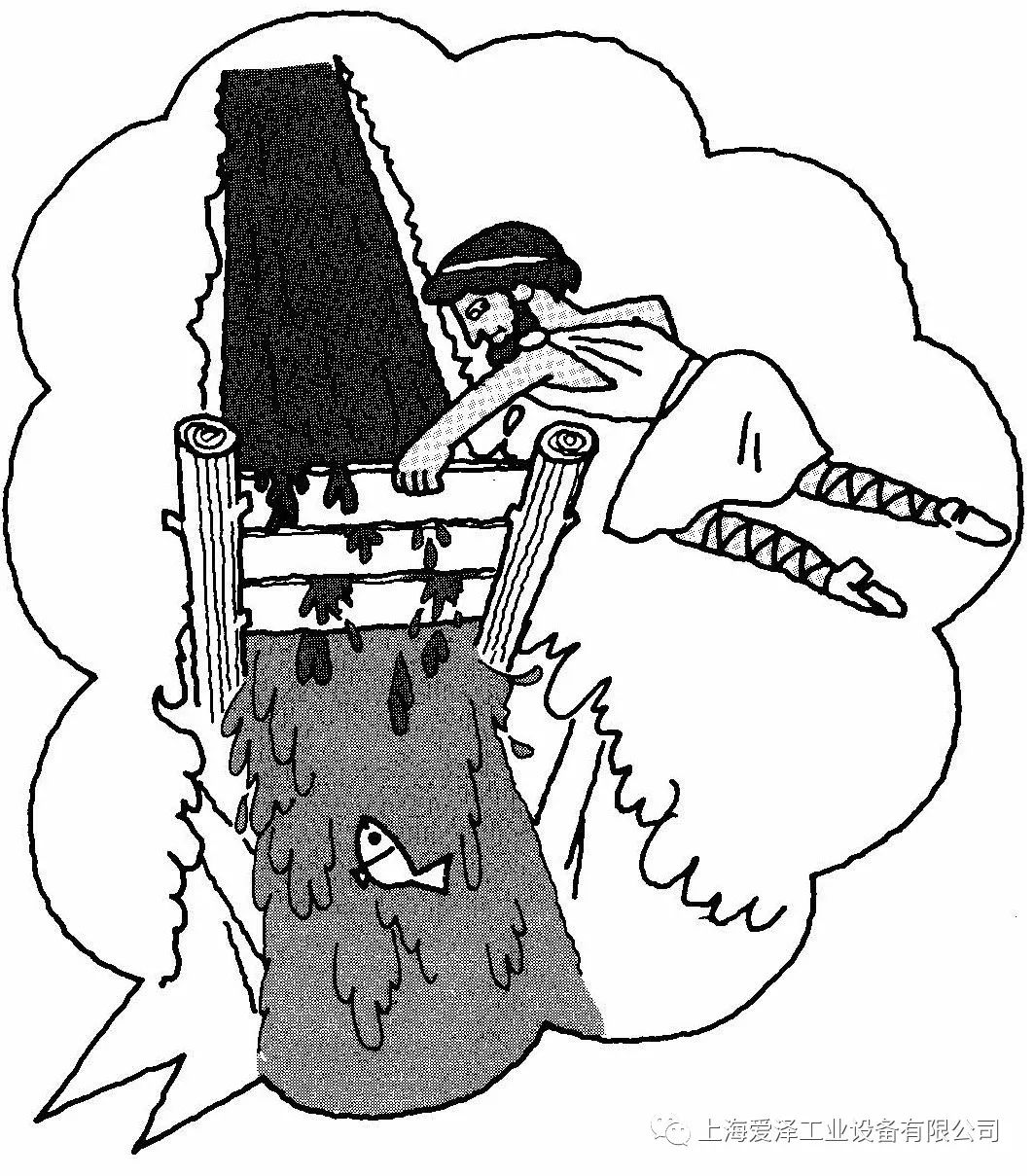

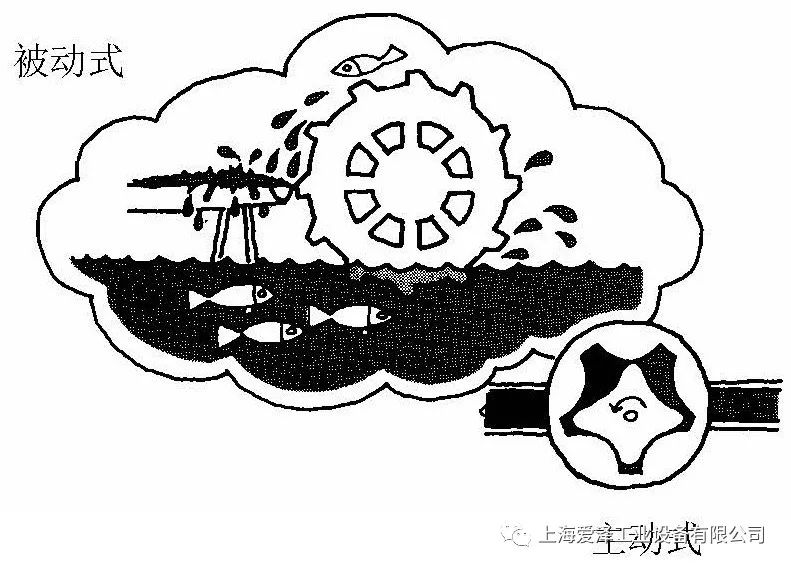

插圖中的水輪是被動排量泵的一個例子。它所做的一切就是吸收液體并使之流動。
另一種泵是主動排量泵。由于當它推動液體時，它使液體隔離，防止液體回流，因此它被稱為主動排量泵。如果泵不能完成上述操作，將不能在液壓系統中積累足夠的壓力移動負載。當今所有液壓系統均利用高壓力，所以需要主動排量泵。

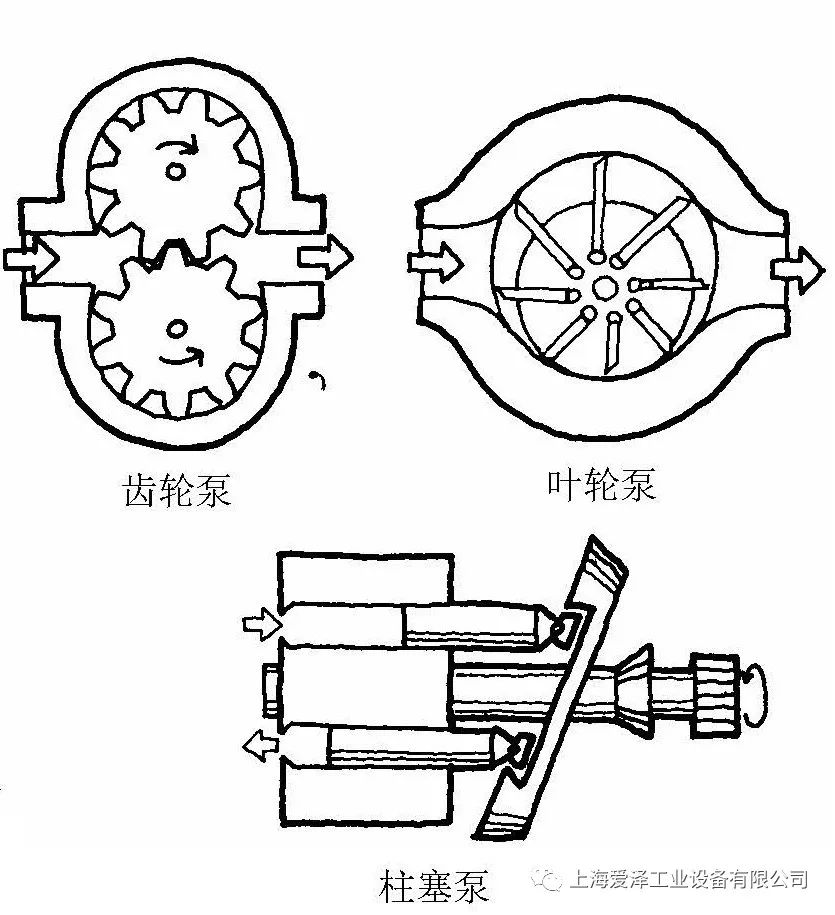

液壓泵的類型
當今的大部分機器使用以下三種類型之一的液壓泵。
齒輪泵
葉輪泵
柱塞泵
三種類型的泵均以轉動原理運行；泵內部的轉動裝置推動液體流動。

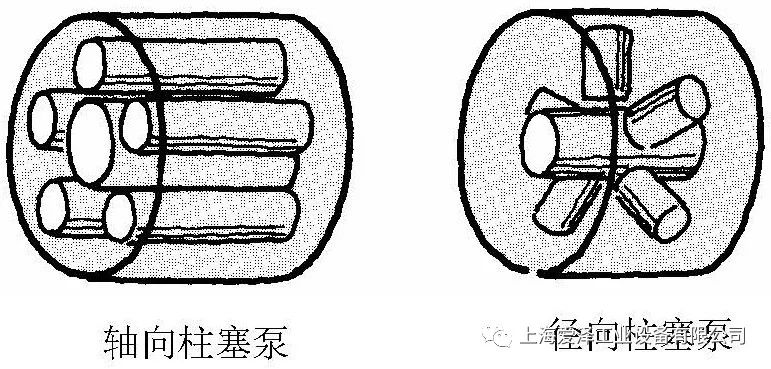

柱塞泵有兩種類型：
軸向柱塞泵
徑向柱塞泵
之所以稱為軸向泵是因為泵的柱塞安裝在與泵的中心管線（軸）平行的管線上。
之所以稱為徑向泵是因為它們的柱塞從泵中心向外伸展。兩種類型的泵均使用往復式活塞。柱塞前后運動，但是它們由旋轉運動驅動。
液壓泵的排量
排量是指在每一次循環中泵可以移動或轉移的油的容量。液壓泵有兩種類型：

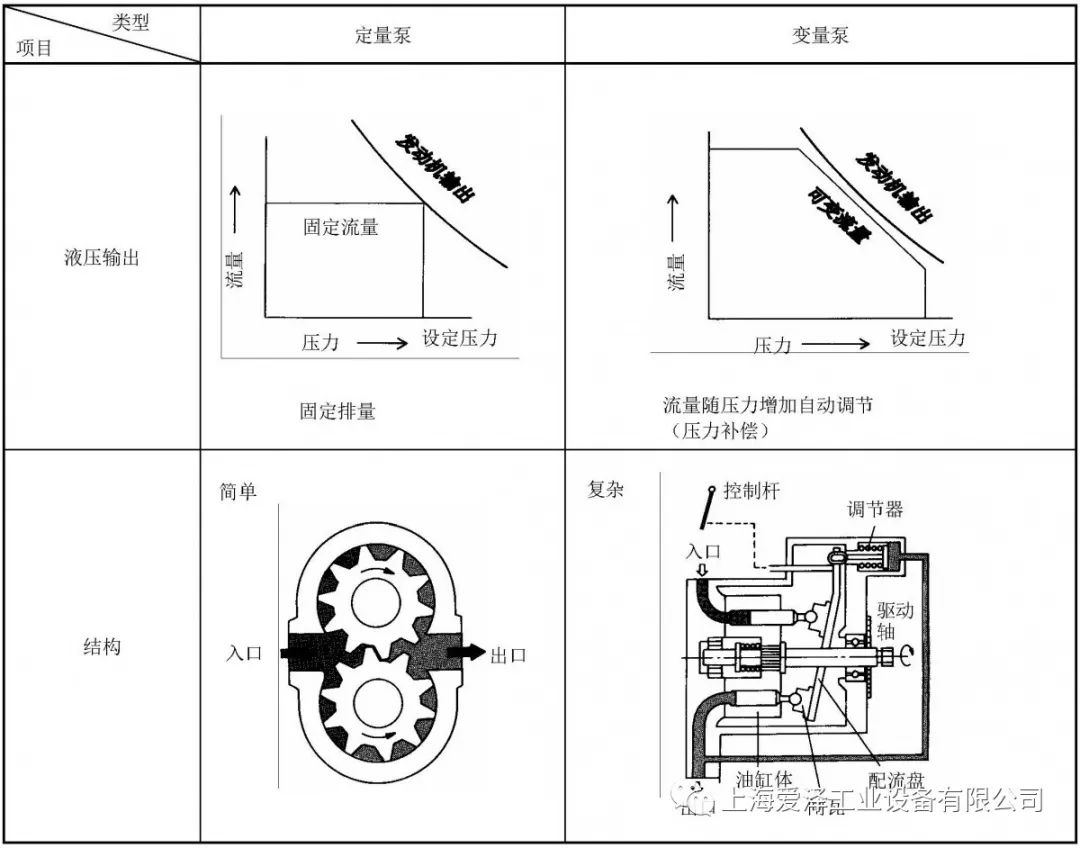

定量泵
變量泵
定量泵每一循環移動相同量的油。想要改變這種泵的排出容量，必須改變泵的轉速。
變量泵每一循環可改變它們推動的油的容量。這一過程甚至可以在不改變泵轉速的情況下完成。這種泵有一可以改變油輸出的內部機械結構。系統壓力下降，排量增大，系統壓力上升，排量自動減小。
執行元件分類
什么是執行元件？

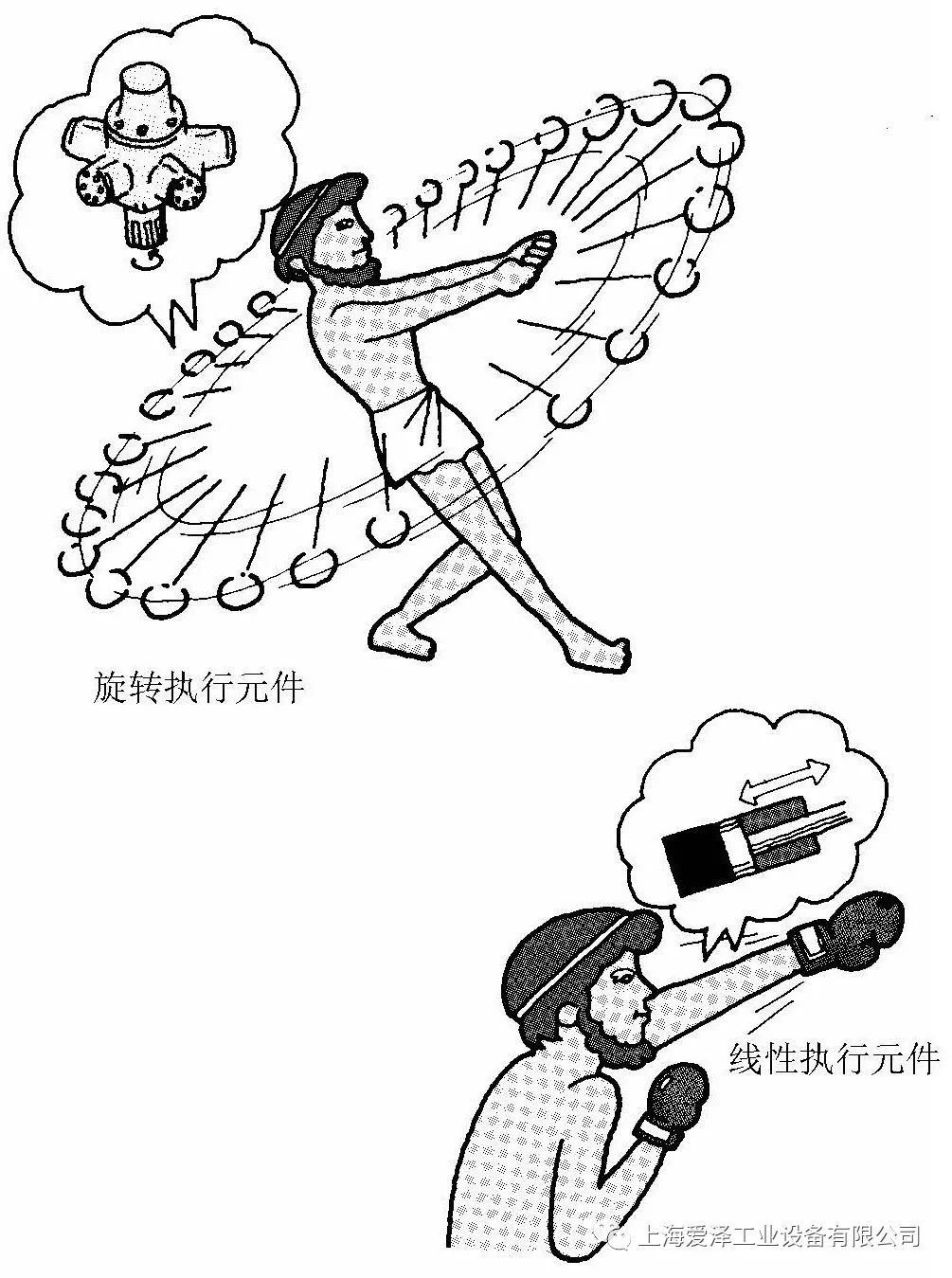

執行元件是輸出功率的液壓系統部件。執行元件將液壓能轉變?yōu)闄C械能，是實際工作的裝置。有線性和旋轉兩種執行元件。液壓油缸是線性執行元件。它輸出的是力和直線運動。液壓馬達是旋轉執行元件。它輸出的是扭矩和旋轉運動。
液壓油缸

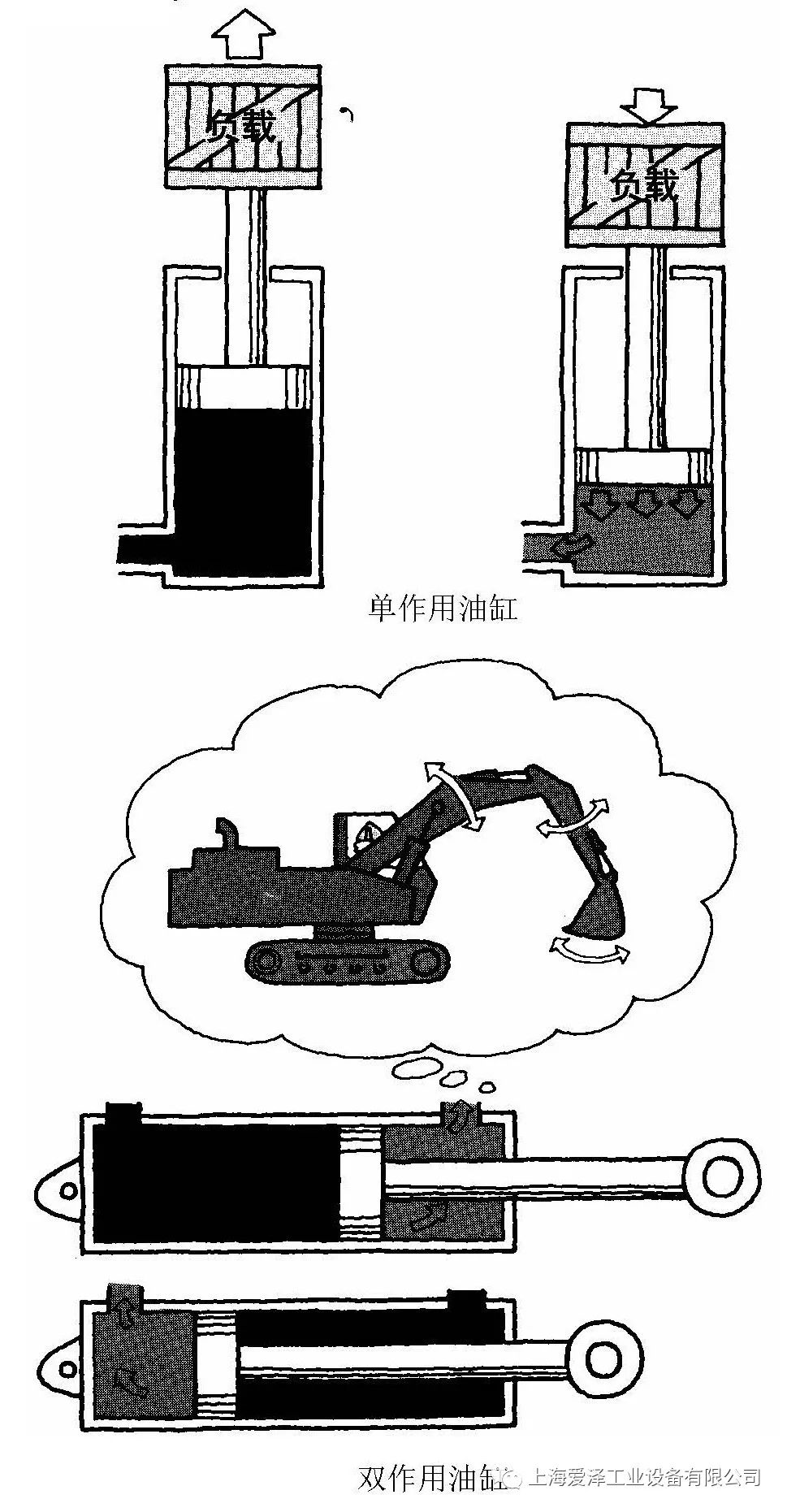

液壓油缸就像手臂。有兩種類型的油缸。
單作用油缸。受壓液體只能進入油缸一端。必須利用重力這樣的外界力將活塞推動到油缸中它原來的位置上。雙作用油缸。受壓液體可以進入油缸的任何一端，這樣活塞可以在兩個方向工作。
在這兩種類型油缸中，活塞以受壓液體推動它的方向在油缸缸體中滑行。這些活塞利用不同種類的密封組件防止油的泄漏。
液壓馬達
像油缸一樣，液壓馬達是執行元件，是一種旋轉執行元件。

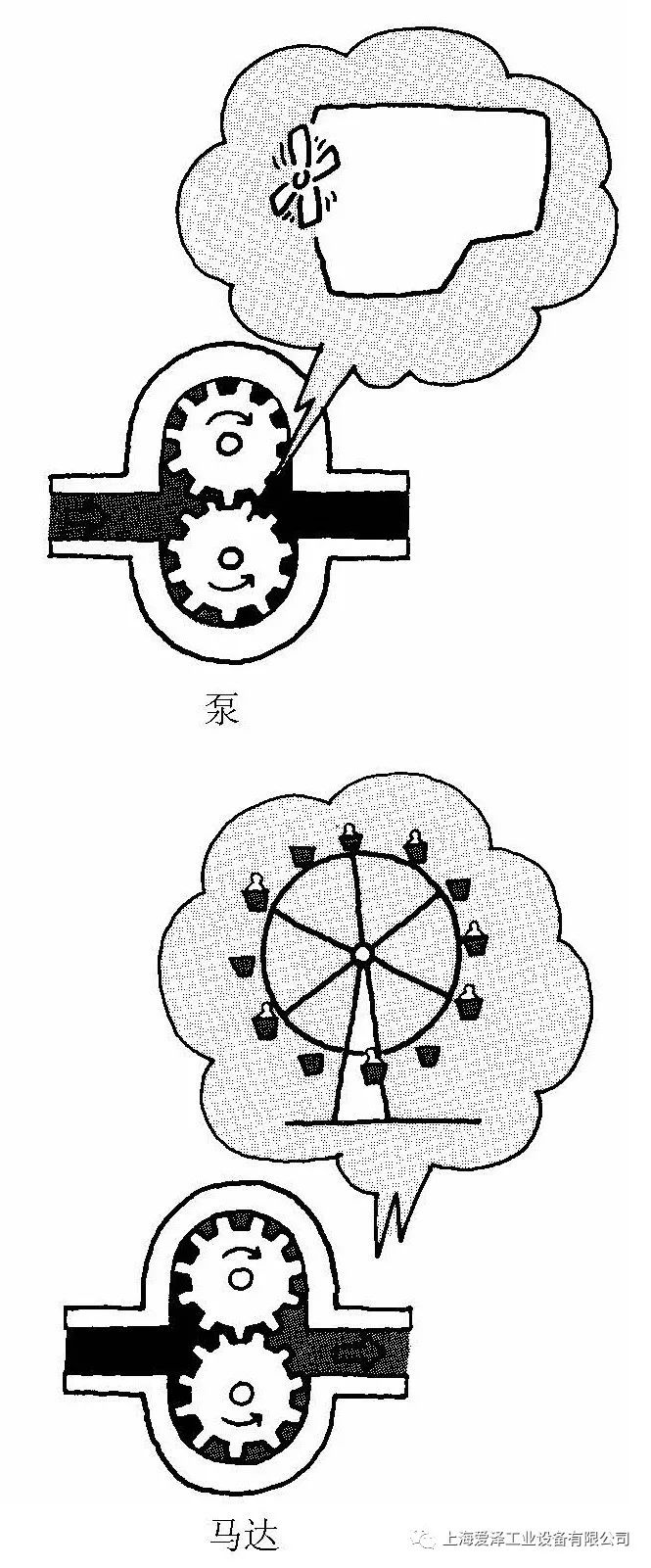

液壓馬達的動作與泵相反。泵輸出液體，而液壓馬達則由這種液體驅動。就像我們曾經說過的，液壓泵將機械能轉變成受壓液體壓力能和動能。液壓馬達將這種液壓能轉變成機械能。
在液壓傳動中，泵和馬達共同工作。泵受到機械驅動并將液體推至馬達。
來自泵的液體驅動馬達，馬達運動帶動機械連桿工作。
液壓馬達的類型

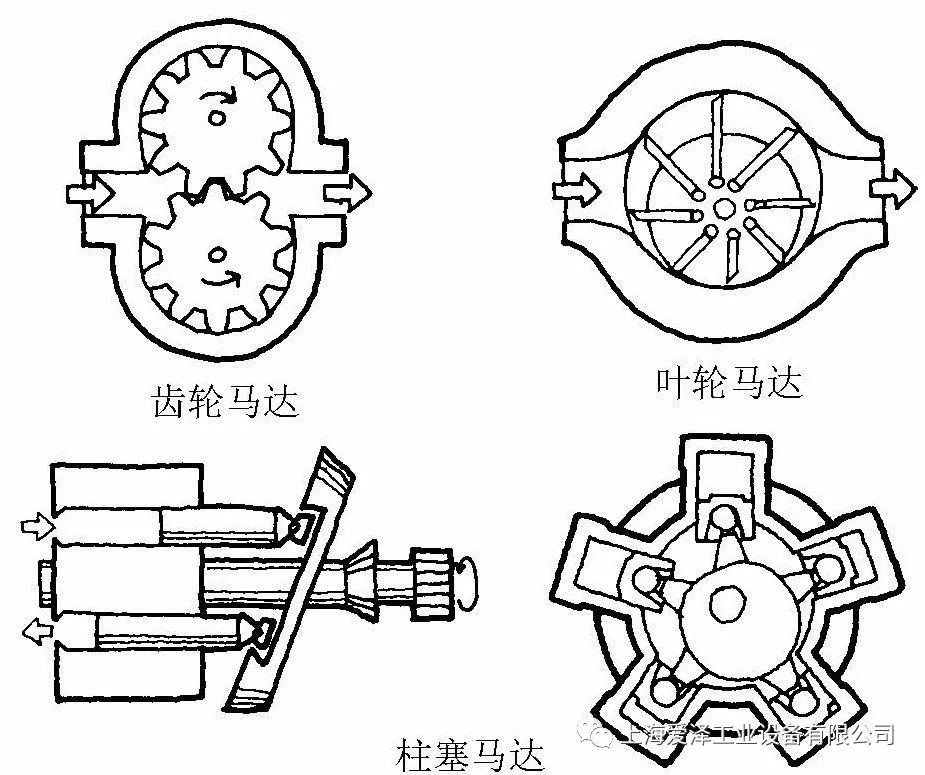

有三種類型的液壓馬達，它們內部的轉動部件由進入的液體驅動。這三種類型的液壓馬達是：
齒輪馬達
葉輪馬達
柱塞馬達
排量和扭矩

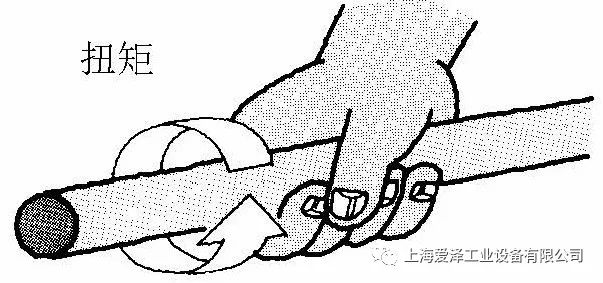

馬達的工作輸出叫做扭矩。它是馬達驅動軸上的旋轉力。扭矩用力和力臂的乘積來度量；它不含速度。可提供的最大壓力和每一循環排出液體容積決定馬達的扭矩輸出。輸入流量決定馬達速度。流量越大，速度越快。

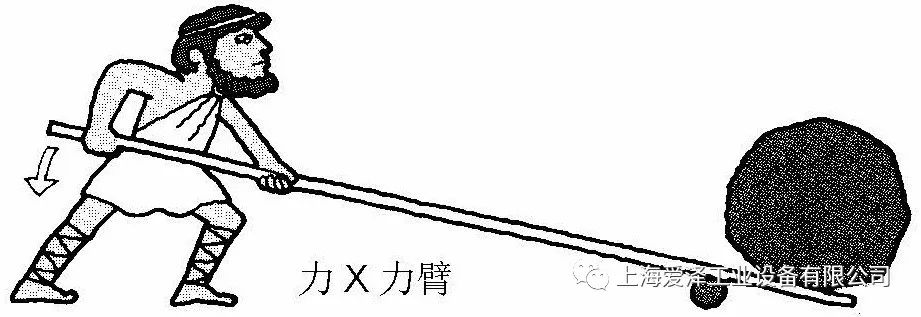

扭矩是馬達驅動軸上的旋轉力。扭矩等于力X力臂（kg/m）。
閥的分類
什么是閥？
閥在液壓系統中起控制作用。閥控制液壓系統中的壓力、流動方向和流量大小。
三種主要類型的閥為：
壓力控制閥
方向控制閥
流量控制閥

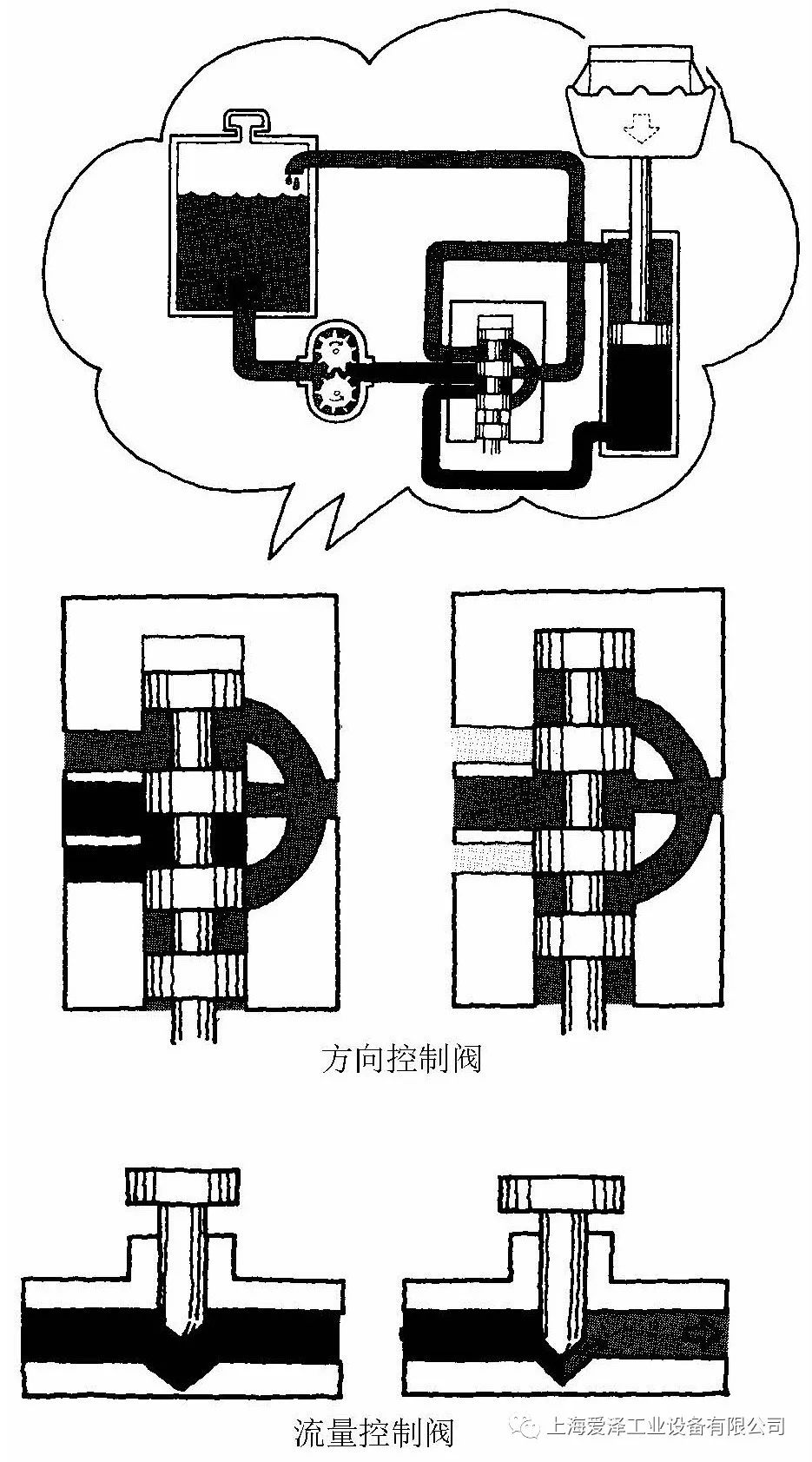

在以下插圖中，你可以清楚地看到這些閥的工作情況。

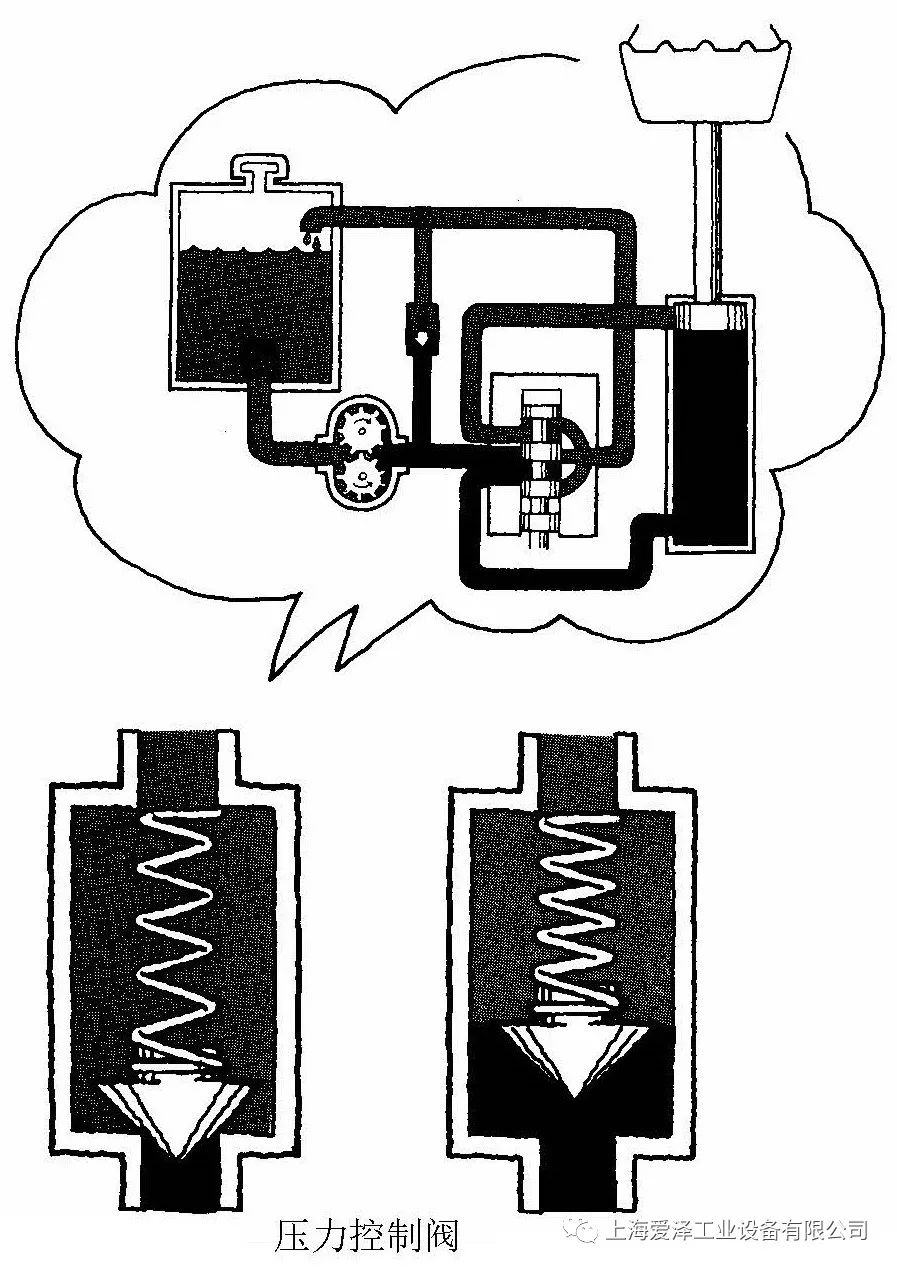

壓力控制閥
這種閥用于限制液壓系統中的壓力、泵的卸載或調整進入管路的油壓。有多種類型的壓力控制閥；其中有溢流閥、減壓閥和卸載閥。
方向控制閥
這種閥控制系統中油的流動方向。典型的方向控制閥是單向閥和滑閥。

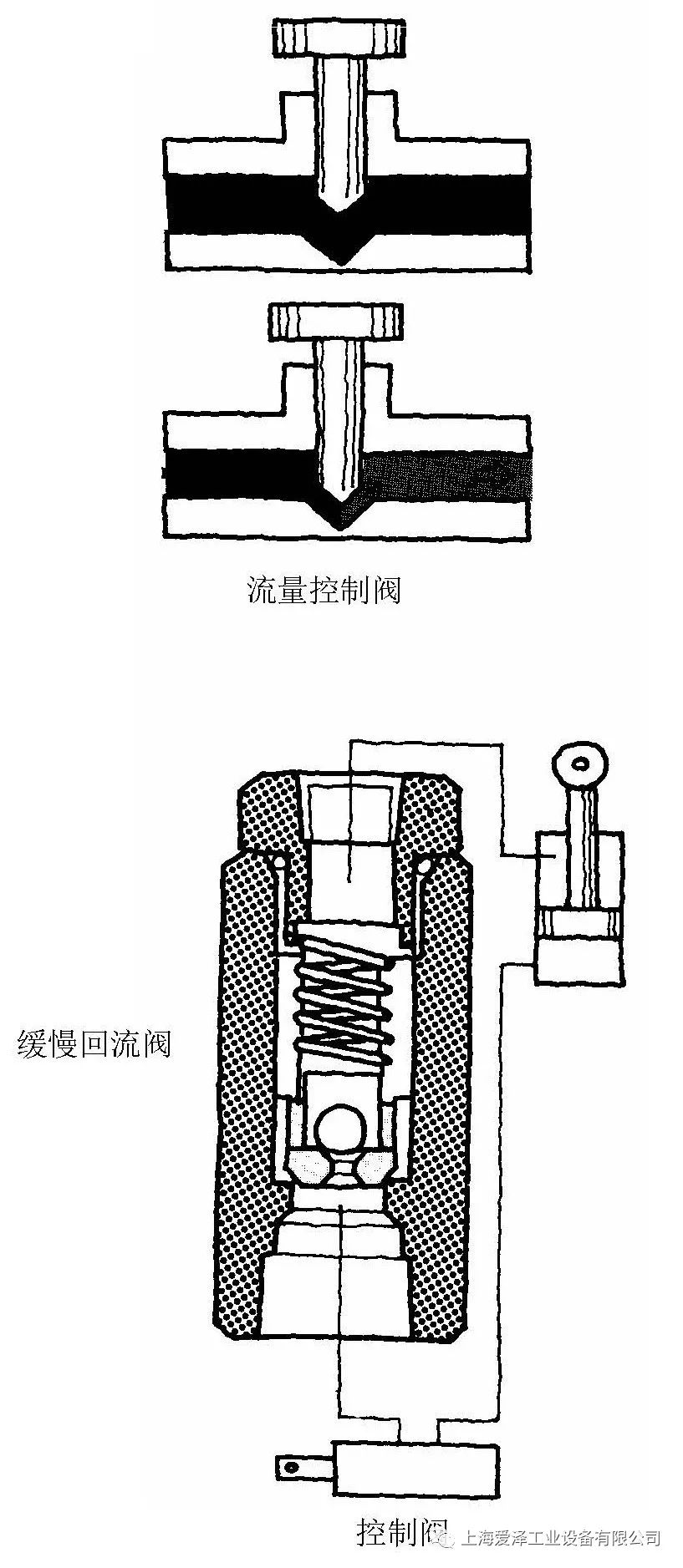

流量控制閥
這種閥控制液壓系統中油的流量。它們通過限制流量或轉移流向完成以上操作。是不同類型的流量控制閥、節流閥和分流閥。
可以用幾種方式控制這些閥：手動、液動、電動、或氣動。
壓力控制閥
可利用壓力控制閥進行以下操作：
限制系統內部壓力
減壓
調整進入管路的油壓
泵的卸載

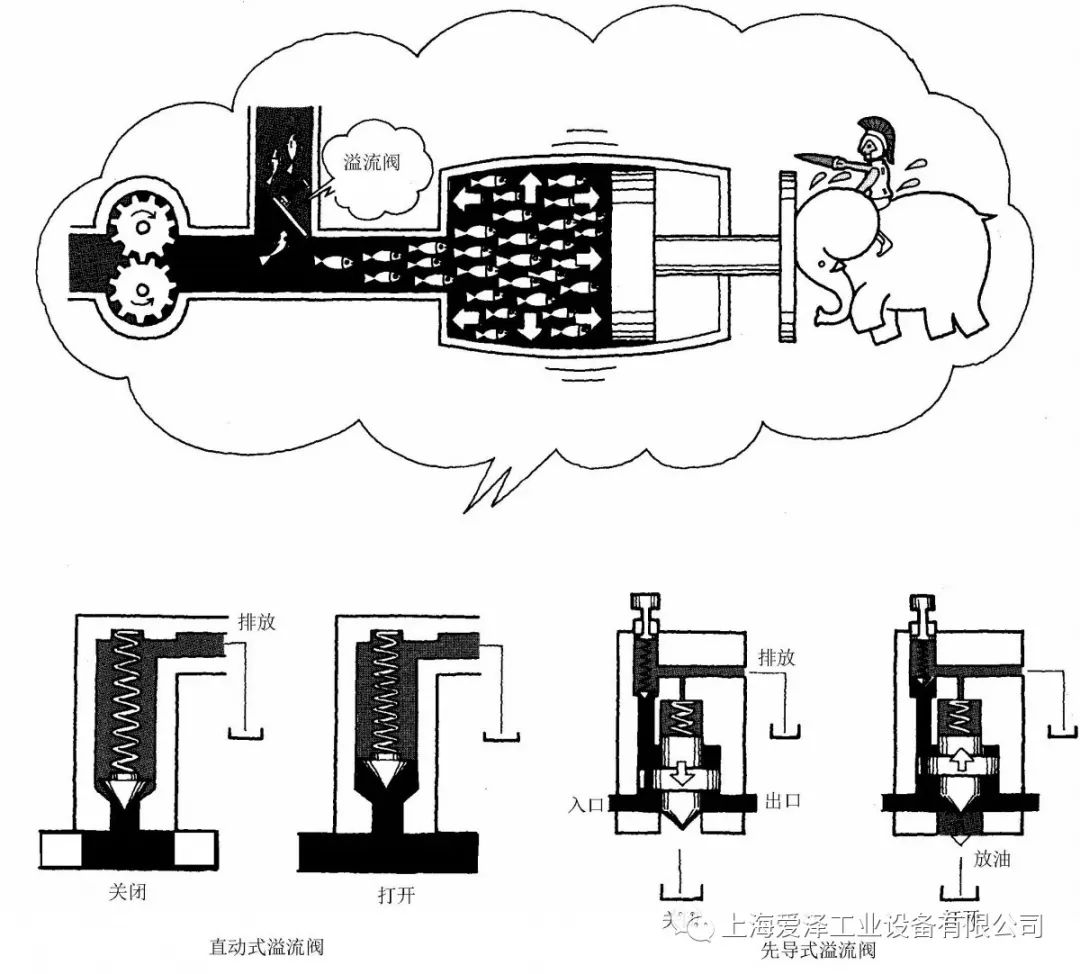

溢流閥有時被叫做安全閥，因為它們在壓力達到設定量時將釋放過量的油。它們防止系統部件由于過載而損壞。
兩種類型的溢流閥是：
直動式溢流閥，簡單地打開和關閉
先導式溢流閥，利用先導油路控制主溢流閥芯
直動式溢流閥通常用于流量較小、以及非經常性開啟的場合。先導式溢流閥在必須釋放大容量過量油的場合是必需的。
方向控制閥

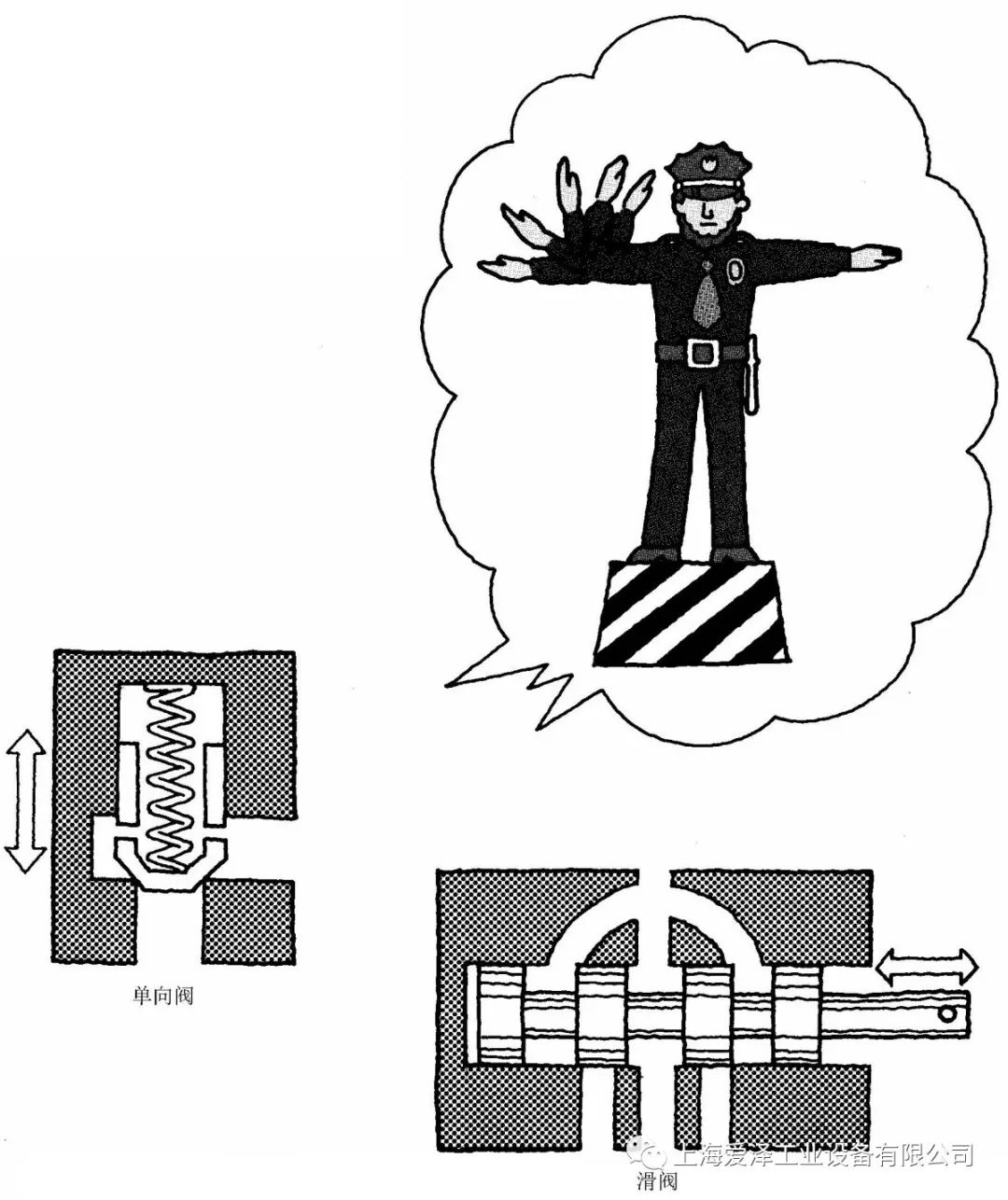

像警察指揮交通一樣，這種閥控制油的流向。這種閥的典型類型有：
單向閥
滑閥
上述閥門各自利用不同的閥元件 控制油的流向。單向閥利用提動頭和彈簧允許油以單一方向流動?；y利用的是滑動的閥柱。閥柱前后滑動，打開和關閉油通過的通道。
單向閥
單向閥十分簡單。它被稱為單路閥。這意指它被打開后允許油以一個方向流動，但是關閥后可防止油以相反方向流動。

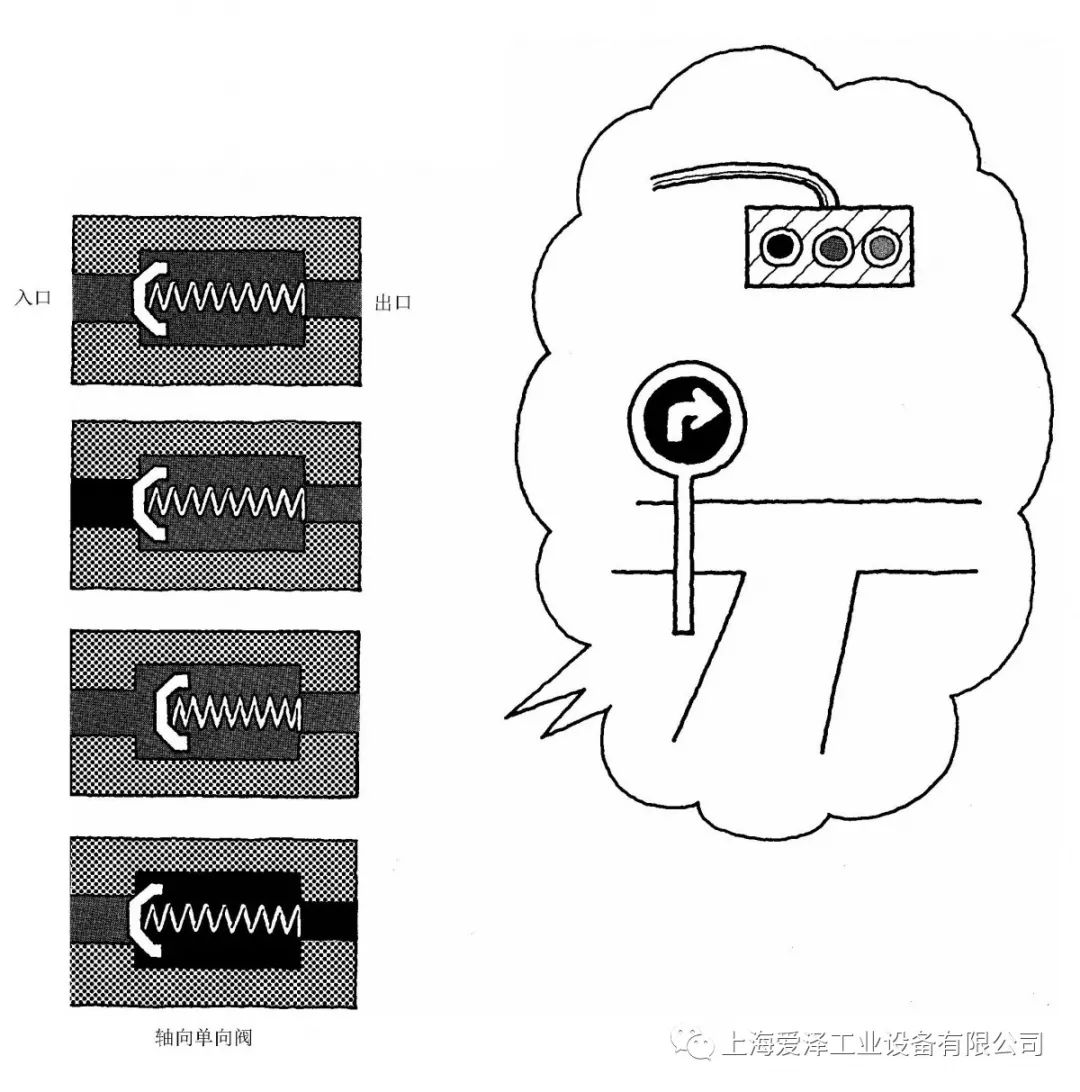

你可以在以下插圖中看到它的工作情況。這是軸向單向閥。它為直行管道連接設計，允許油直通流過。當入口一側壓力大于出口一側壓力時，閥門提動頭打開。它打開時，油可通過開口自由流過。入口一側壓力下降時，提動頭關閉。閥門截止回流并堵住出口一側的壓力油。
換向閥
換向閥是典型方向控制閥，它可用于控制執行元件的操作。平時所說的控制閥即為換向閥。換向閥控制油流，以啟動、運行和停止執行元件。
閥柱從中間位置向右或向左移動時，它打開一些油的通道，關閉另一些通道。它以這種方式控制油從執行元件流進和流出。閥柱處于密閉進出油的位置。
閥柱通常質地特硬并經磨光，它具有光滑、精確、耐用的表面。它們甚至經過鍍鉻以便耐受磨損、生銹和腐蝕。

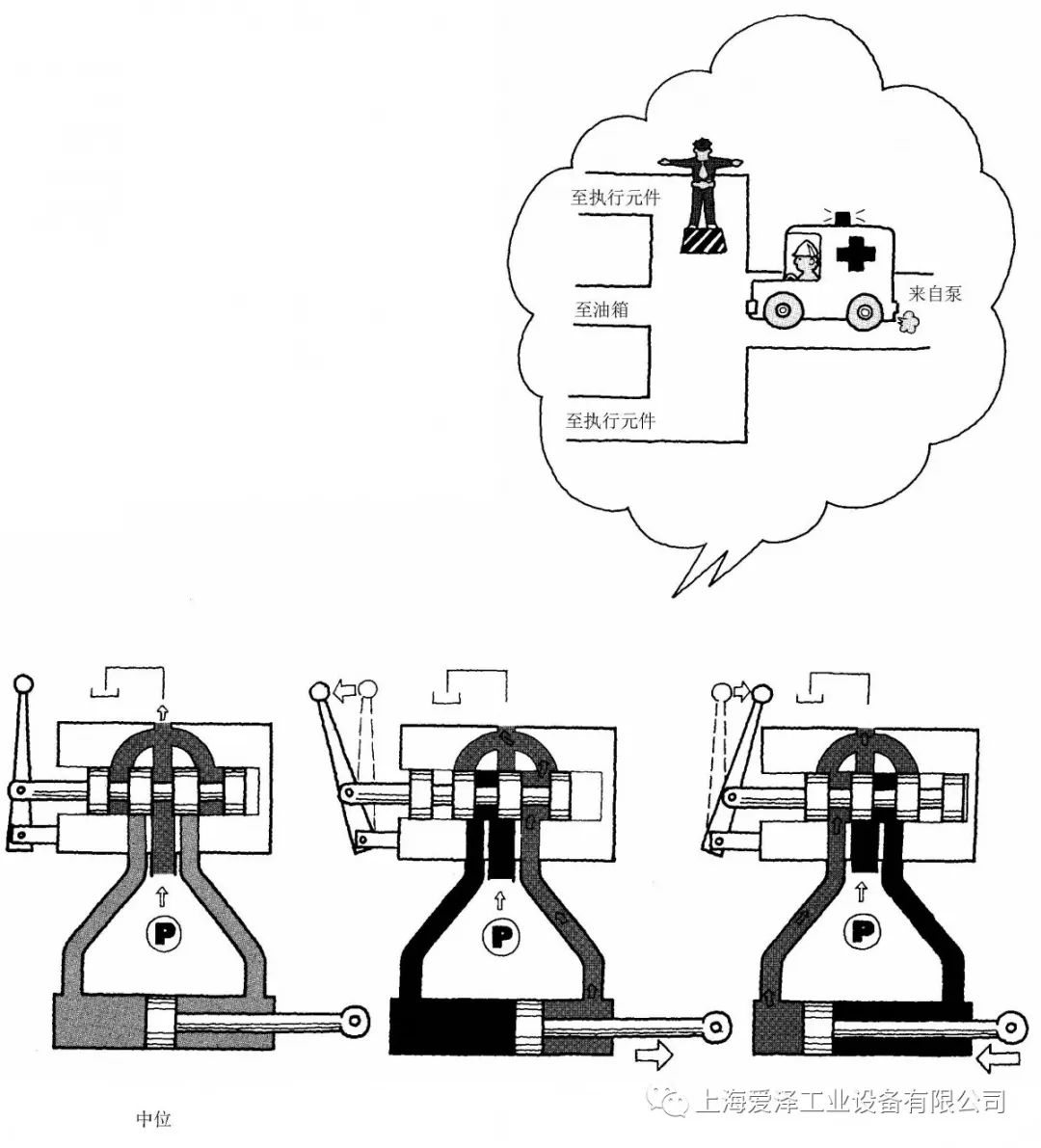

本插圖中的滑閥顯示三種位置，中位、左位和右位。我們稱之為4通閥，因為它擁有4條可能的通道，這些通道通向油缸兩端，以及油箱和泵。
把閥門向左移動時，油從泵流向油缸左側，油缸右側的油流向油箱。結果，活塞向右移動。如果將欄桿向右移動，動作相反，活塞向左移動。在中間位置，中位的油流向油箱。油缸兩端的通道關閉。
流量控制閥
就像我們曾經說過的，流量控制閥以兩種方式中的一種方式工作。它們限制流量或者轉移流量。
流量控制閥用于通過計量流量控制執行元件速度。“計量”意指測量或調節從執行元件進出的流量。流量分配閥控制流動容量，還分配兩條或多條回路之間的流量。
流量分配閥控制流動容量，還分配兩條或多條回路之間的流量。

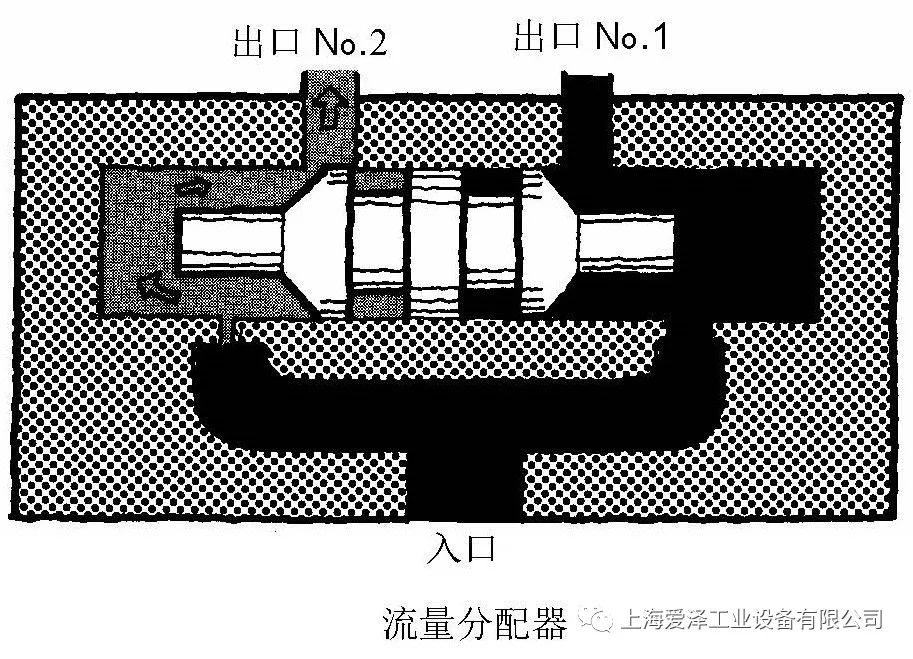

比例流量分配器
此閥門的用途是分配單一來源的油流。下圖流量分配器將兩出口的流量分成大約75:25。因為No.1入口大于No.2入口，使得這種分配成為可能。
回路圖
回路圖

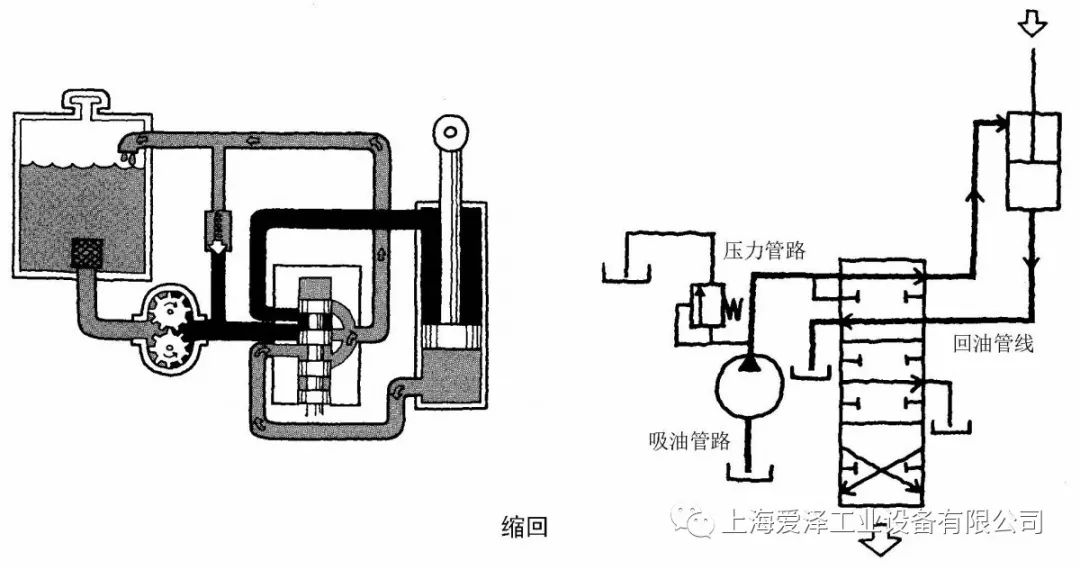

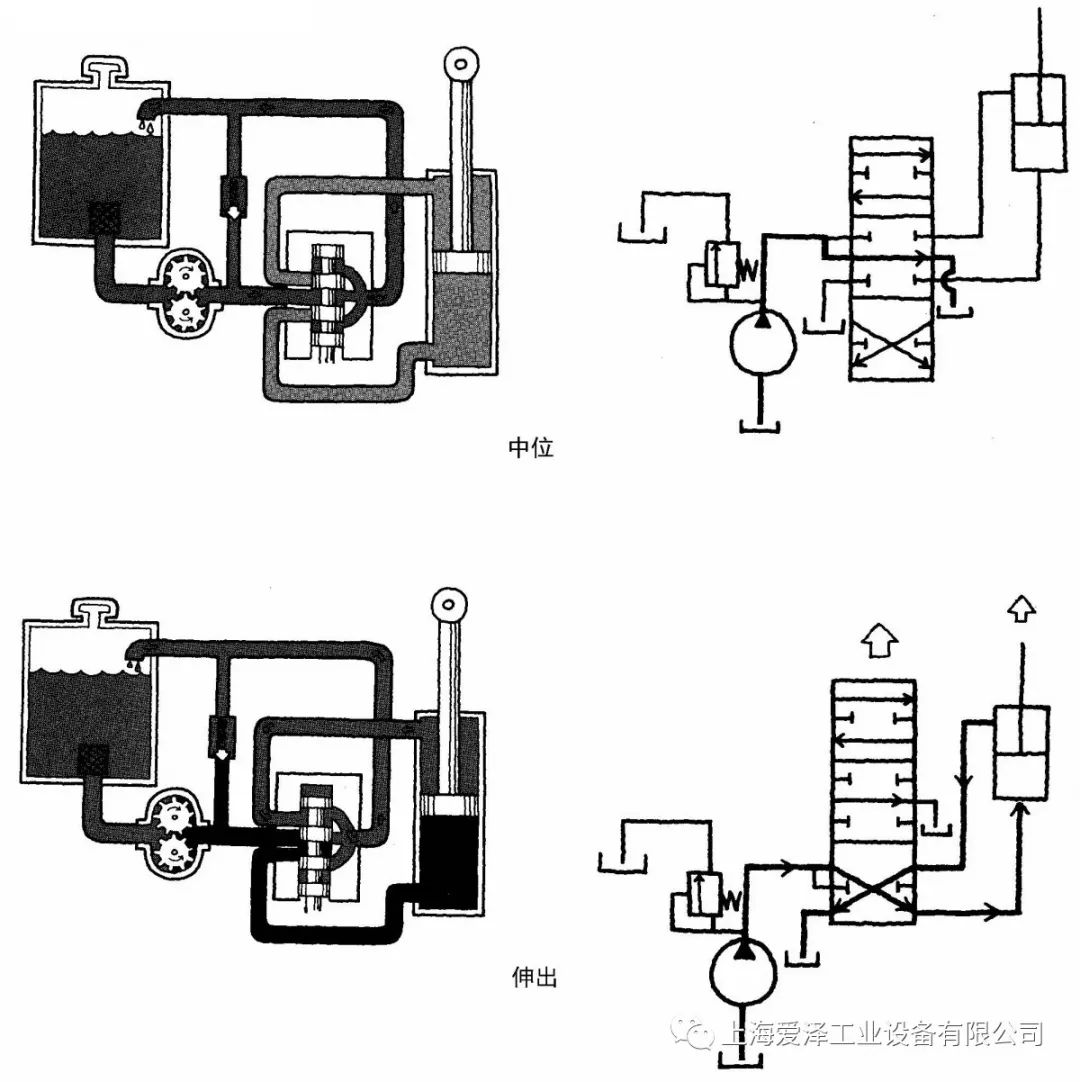

你已經在本教材中看到許多簡單的示意圖和插圖，它們幫助你了解液壓系統及其零件和原理。我們已經在許多場合向你展示了結構，但是，除了這些插圖之外，我們幾乎始終在利用一種不同的示意圖。我們利用的示意圖叫做系統圖。系統的每一個部分和每一條管路都用符號表示。
你可以在以下系統圖中看到一些很好的例子。必須牢記，當你審視系統圖時，它們的目的不是向你顯示零件結構。系統圖只用于顯示功能和連接。
管路的分類
在液壓系統的所有部件之間都有油路管路。由于各自具備不同的功能，因此各自都有不同的名稱。這些管路的主要名稱是：
壓力管路
工作管路
吸油管路
回油管路
泄漏管路
非工作管路
先導管路
工作管路傳輸與能量轉換有關的油。吸油管路將油從油箱傳送至泵；壓力管路將處于壓力下的油從泵傳輸至執行元件工作；回油管路是油中液壓能量于執行元件處用完之后將油從執行元件送回油箱。
非工作管路是輔助管路，它不傳輸傳送油的主能量。泄漏管路用于將泄漏油或排出的先導油送回油箱。另一方面，先導管路傳輸控制部件操作所使用的油。
液壓系統的優點和缺點
我們已經學習了液壓系統工作的基本原理，了解了液壓系統的工作過程。結束本文之前，讓我們再看一下液壓系統與其它動力傳動方法相比較的優點和缺點。
優點
1．靈活—密閉液體是最靈活的動力源，具有優秀的力轉移性能。利用管道和軟管取代機械部件可以排除布局問題。
2．力放大—極小的力可以移動和控制大得多的力。
3．平穩—液壓系統在運行過程中平穩和安靜。振動保持在最低程度。
4．簡易—這種系統中幾乎沒有運動部件并且磨損點較少，并且系統可自動潤滑。
5．簡潔—與復雜的機械裝置相比，部件設計更加簡單。例如，液壓馬達尺寸比產生相同功率的電動機小得多。
6．經濟—簡易和緊湊，使系統經濟節能，系統在使用過程中，幾乎不損耗功率。
7．安全—溢流閥保護系統，不致由于過載而受損。
缺點
需要良好的維護保養—由于液壓部件是精密部件并在高壓力之下使用，因此需要良好的維護保養，以防止生銹、腐蝕、污垢、油變質等等，所以必須保持清潔和使用適當?shù)囊簤河汀?br/>
