本期主題我們將了解
在工程和制造商圖紙中
如何理解圖紙
以及它與閥門操作的關系
我們已經知道換向閥
特別是方向閥
是氣動控制的基礎
在工程圖紙中
氣動回路符號提供了
它們所代表的閥門的詳細信息
▼
▲
符號展現了執行方法
位置的數量
閥門的流道和端口數
當我們看到閥門示意圖時
我們可以把它視為由方框組成
每個包含一些線和箭頭
盒子數量組成閥門相應符號
指示閥門可能的位置數量
流向由每個框中的箭頭指示
當它在任何位置時
這些箭頭表示閥門提供的流道
在盒子的左邊和右邊
我們可以看到正在使用的執行類型
在某些情況下
盒子的一端會有一個單執行機構
另一端是彈簧復位
在其他情況下
兩端可能都有執行器
來看一個典型的兩位閥示意圖示例
這個閥門由一個手動操縱桿控制
并有一個彈簧將閥門返回到起始位置
當不操作操縱桿時
閥門的當前狀態顯示在激活執行旁邊的框中
以我們的例子來說
如果左邊的操縱桿不工作
右側的彈簧復位執行器
正在控制閥門
▼
▲
所以我們可以看看藍色的方框
看看流動路徑
忽略紅框
當操縱桿啟動時
操縱桿旁邊的紅色框顯示閥門的流道
忽略藍色的盒子
▼
▲
記住一個閥門在給定的時間只能處于一個位置
以及示意圖中的盒子數量
表示它可以位于的位置數
在這個例子中
閥門有兩個位置

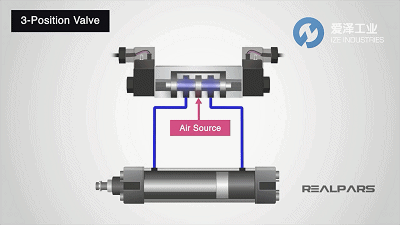

現在我們以這個三位閥為例
這個三位閥有兩個電磁閥
以及閥門兩側的彈簧復位執行器
▼
▲
彈簧復位執行器將閥門復位到中間位置
但前提是兩個電磁閥都沒有激活
在本例中
中間框指示將完全沒有氣流
直到兩個執行器中的一個激活
需要注意的是，視頻中使用了顏色，只是為了幫助學習。在實踐中，你每天看到的原理圖，不會有任何顏色
這種類型的閥門的典型用途是逐步推擠油缸
通過脈沖一個執行器沿其行程長度
閥門的端口數
由給定框中的端點數顯示
每個符號只能在一個框中計算一次端口數
例如
在三位閥中
有三個盒子顯示了三個可能的位置
▼
▲
但是這個閥門有五個物理端口
所以這個閥門叫做五位三通電磁閥
你可能還會看到一些制造商
使用字母而不是數字來識別端口
但是一旦你理解了原理圖
就很容易翻譯出來
