電磁閥簡介
電磁閥（Electromagnetic valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。
在本期內容中
我們將了解電磁閥如何通過
閥芯時間方向來控制閥
了解機械復位功能
它可以讓您測試閥門的基本功能
通常在方向控制閥的每一端找到一個線圈

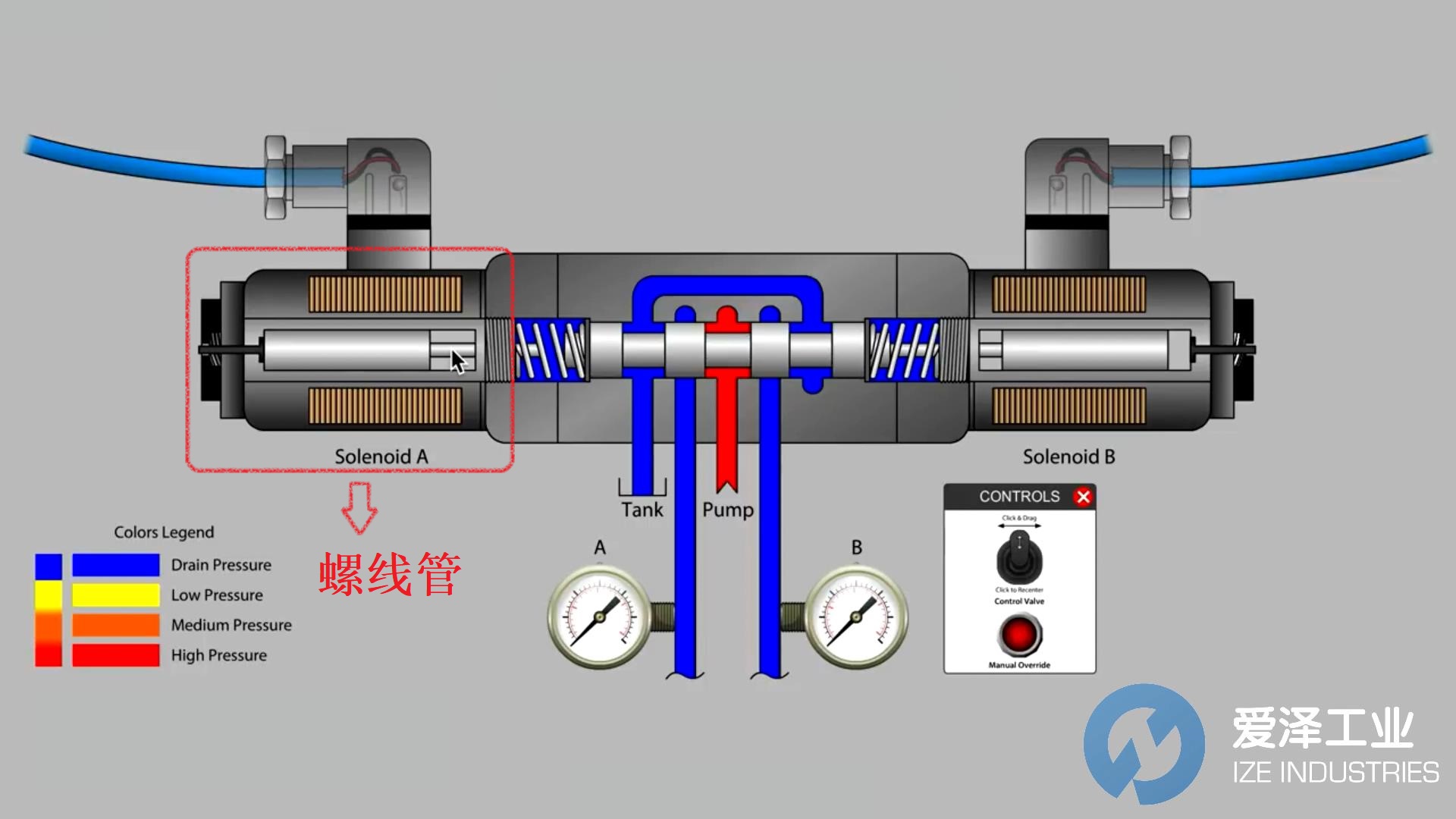

線圈與包含電樞和推針構成的閥管一起被稱為螺線管

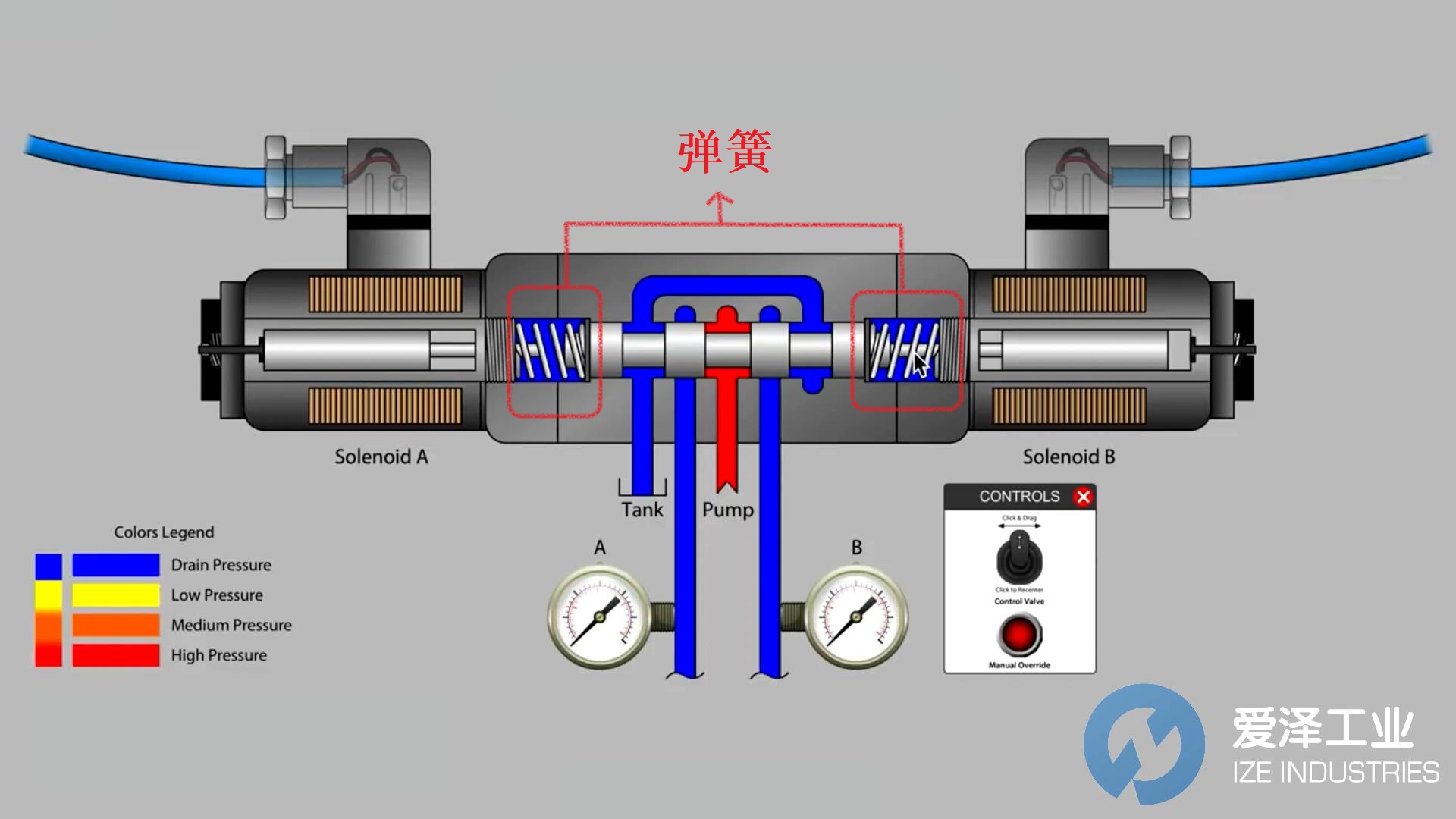

另外，在主閥體中，閥芯的每一端都有一個彈簧
當閥門處于空檔時，它有助于將閥芯返回到中心位置。帶有標記為A和B的壓力表的管路是通常連接到液壓缸或馬達的工作端口

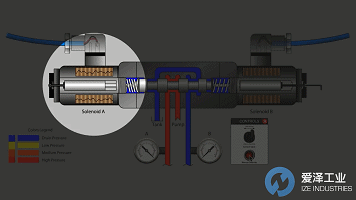

當我們通電至閥左側的電磁線圈時，會產生電磁場。磁場將電樞拉入繞組中心。電樞很容易在一個內部用液壓油潤滑的管子中滑動。電樞移動頂針，最終頂針移動閥拉動?，F(xiàn)在我們看到來自泵的流量被指示為它工作B.
你有注意到當閥芯移動到右側時，螺線管B中的頂針和電樞也向右移動嗎？
讓我們重新開始一翅~
許多電磁閥都包括機械復位

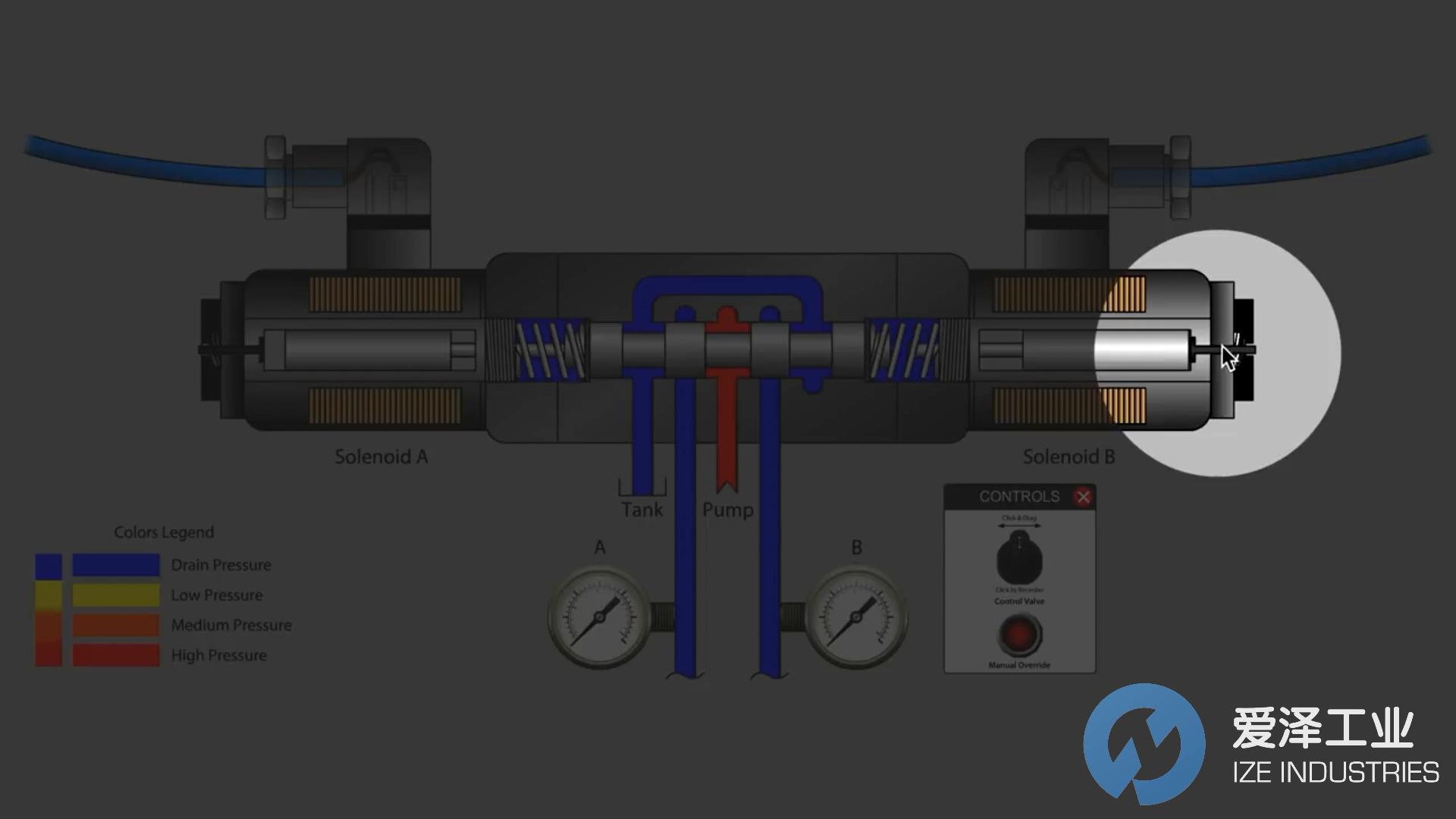

機械復位只是閥管外端的一個銷，位于電磁閥組件的中心，可用小螺絲刀或六角扳手啟動。
推動機械復位是一種簡單的方式，用來確定閥門的內部零件，即閥芯是否仍可自由移動和正常運行。
但請確認當您按下機械復位時，電磁閥沒有仍在通電狀態，尤其是對面的螺線管，因?yàn)闄C(jī)械復位特征比螺線管的電磁力更大。
螺線管A中的電樞從線圈中心位置向外推時，增加了磁場的大小，這又增加了通過線圈的電流量。將電樞長時間保持在該位置，可能導致線圈過熱并打開繞組。
這是液壓換向閥上螺線管的一些基本功能
