金屬腐蝕是一個代價高昂的問題
它破壞泵、閥、管道和其他昂貴設(shè)備
不管使用哪種液體
始終存在閃蒸和氣穴造成損壞的風(fēng)險
任何有流動限制的地方
壓力的降低會使液體達(dá)到其蒸汽點(diǎn)
閃蒸發(fā)生在液體蒸發(fā)并保持蒸汽狀態(tài)時

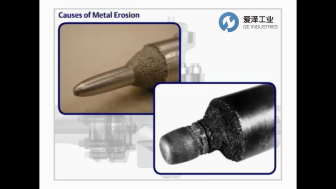

造成的金屬腐蝕看起來光滑有光澤
當(dāng)液體蒸發(fā)時產(chǎn)生氣穴
然后隨著壓力的增加回到液態(tài)

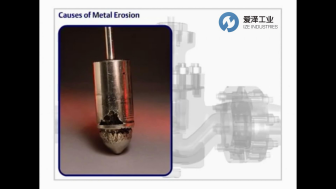

氣穴引起的金屬損傷由于表面的點(diǎn)蝕
而變得粗糙和不規(guī)則
氣穴是控制閥和其他部件損壞的主要原因

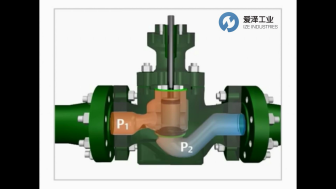

當(dāng)液體通過諸如閥門之類的限制時
就會產(chǎn)生氣穴
這種限制使液體速度增加
壓力會減小
最大流速和最小壓力點(diǎn)稱為縮流斷面
當(dāng)壓力降到接近液體蒸汽壓的水平時
液體中就會形成氣泡
當(dāng)下游的壓力恢復(fù)時
汽泡內(nèi)爆并返回液態(tài)
初始?xì)馀菪纬珊推屏押?/span>
氣泡可能會再次破裂
當(dāng)恢復(fù)壓力在氣泡中產(chǎn)生凹痕
形成液體微射流
然后微射流沖破氣泡
這些內(nèi)爆也會引起高達(dá)每平方英寸
100000磅的局部壓力波
當(dāng)它們位于材料表面附近時
壓力波和微射流的結(jié)合會對
閥塞、閥座和閥體造成嚴(yán)重?fù)p壞
氣穴也會導(dǎo)致不可接受的噪音和振動
從而降低效率或?qū)е逻^程控制的喪失
即使氣穴發(fā)生
它并不總是造成損害
氣穴損傷的程度受以下因素的影響
氣穴強(qiáng)度
壓力下降越大，損壞的可能性就越大
氣穴發(fā)生區(qū)域中使用的材料
硬化材料減少傷害
暴露在氣穴中的時間
氣穴在一個區(qū)域發(fā)生的頻率越高
它就越有可能承受損害
閥門尺寸
增大閥門尺寸往往會使氣穴的影響更糟

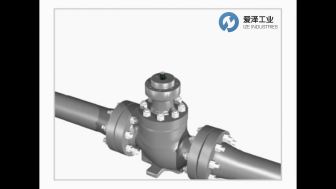

氣穴區(qū)閥門及閥內(nèi)件的設(shè)計
高回收率的球閥和蝶閥更容易受到氣穴破壞的影響
如果閥門關(guān)閉時發(fā)生泄漏
<span sty
