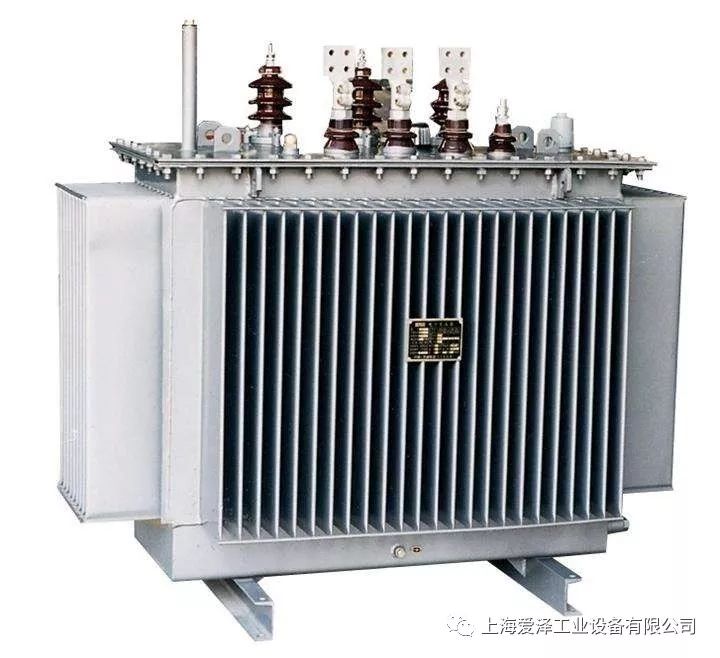

變壓器能夠在
一個電壓下接收交流電
并以另一個電壓輸送
通過這種方式
它們有助于實現更好的
傳輸效率
同時傳輸更長距離的電力
本期我們將介紹三相變壓器的工作和構造
變壓器的基本工作原理很簡單--電磁感應
根據這個原則

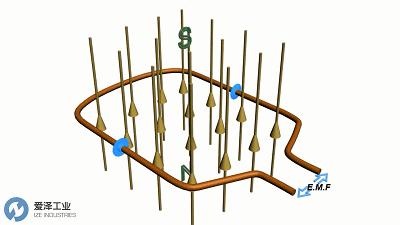

與回路相關的變化的磁通量
會在它上面產生電動勢
這種波動的磁場
很容易由線圈和交流電動勢系統產生

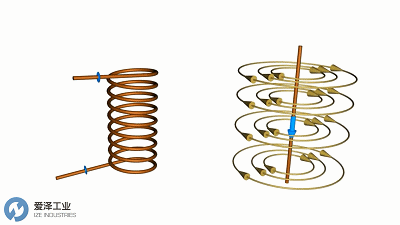

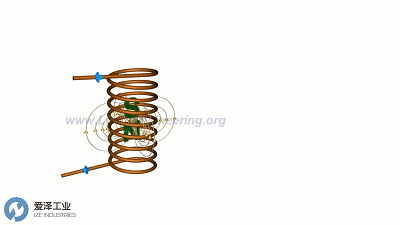

載流導體在其周圍產生磁場

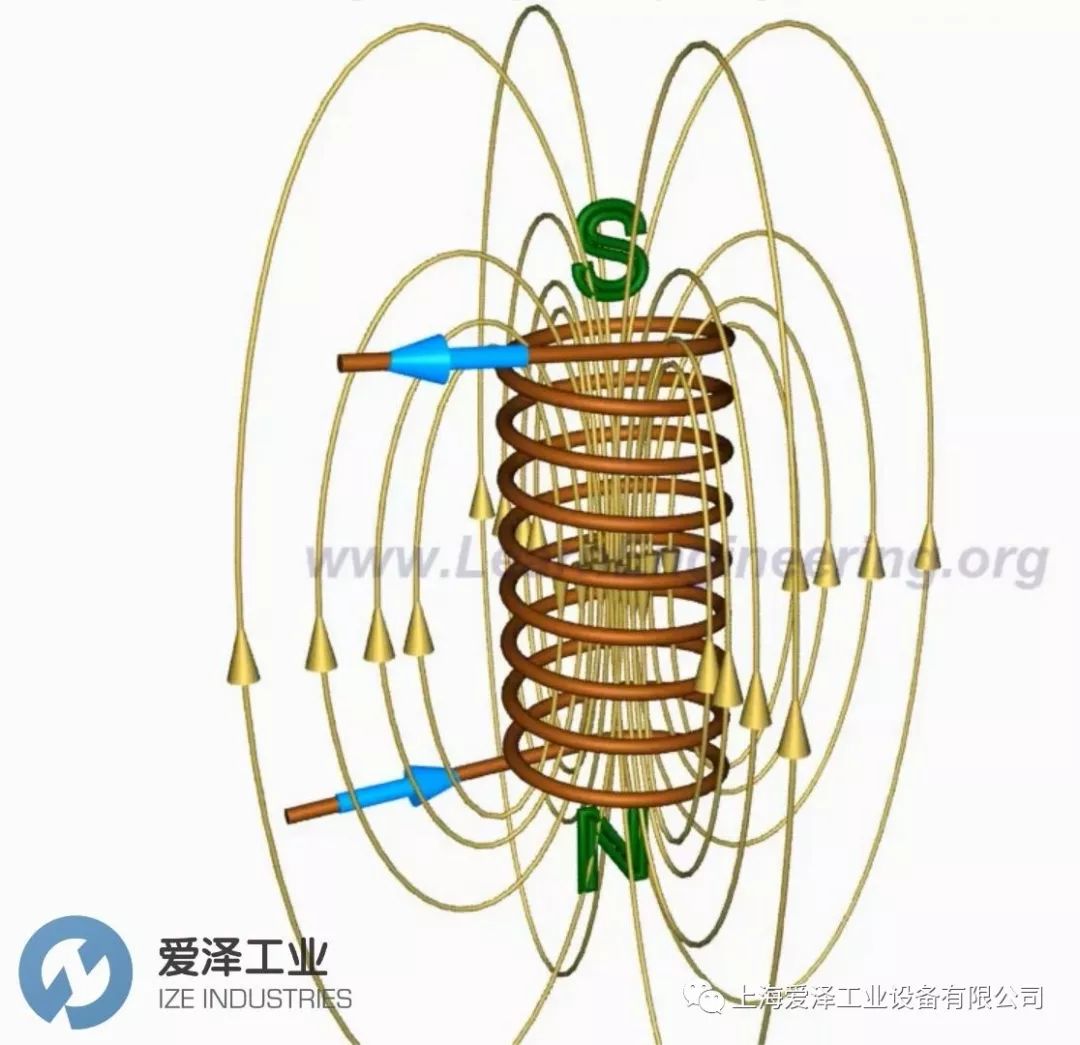

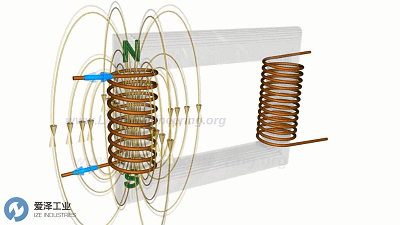

線圈產生的磁場
將如圖所示
隨著交流電的波動性
與線圈相關的磁場也會波動
這種磁通量可以有效地連接到次級繞組
借助于構成鐵磁材料的磁芯
由于電磁感應
該波動的磁場將在次級線圈中引起EMF
Tips
“EMF”：即電子運動的趨勢，能夠克服導體電阻對電流的阻力，使電荷在閉合的導體回路中流動的一種作用。
因為繞組是按順序排列的
繞過繞組的凈EMF
將是每個圈中誘發的單個EMF的總和
由于相同的磁通量通過初級和次級線圈
初級和次級線圈的每圈EMF將是相同的
初級線圈的每圈EMF
與所施加的輸入電壓有關
如圖所示

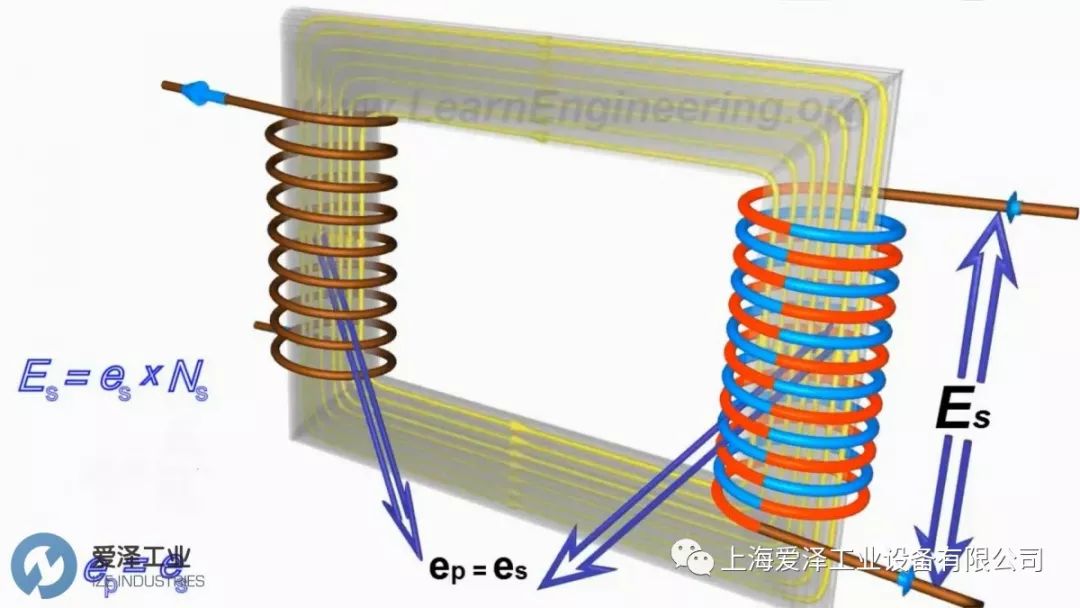

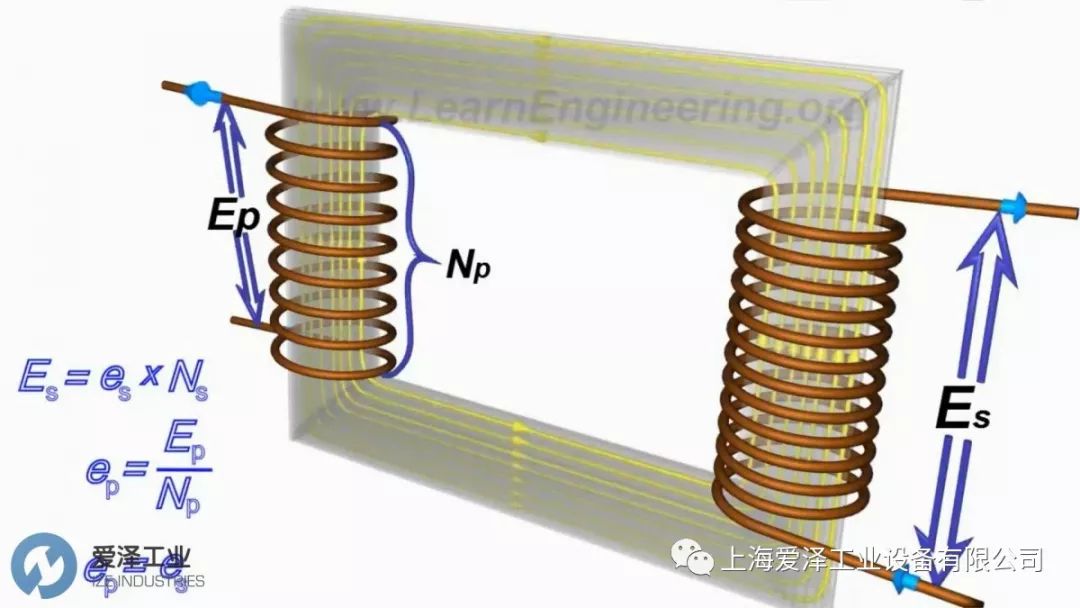

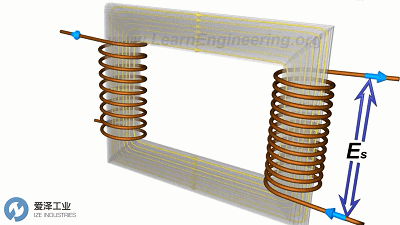

次級線圈處的感應EMF表示如下：
這僅僅意味著次級中的匝數
比初級中的匝數少，可以降低電壓
對于相反的情況，可以增加電壓
但由于能量是守恒的
初級和次級電流必須遵循以下關系：

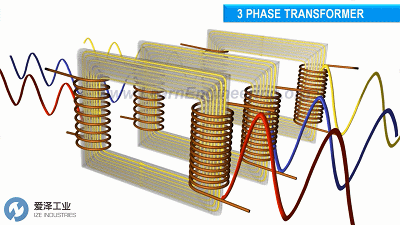

三相變壓器使用三個這樣的單相變壓器
但線圈配置略有不同
初級和次級線圈同心放置
在三相變壓器中采用另外兩個這樣的繞組
具有高額定功率的變壓器

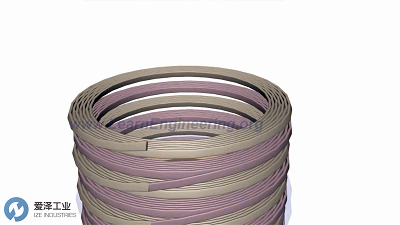

通常采用稱為盤式繞組的特殊繞組
單獨的磁盤繞組
通過外部和內部交叉串聯連接的地方

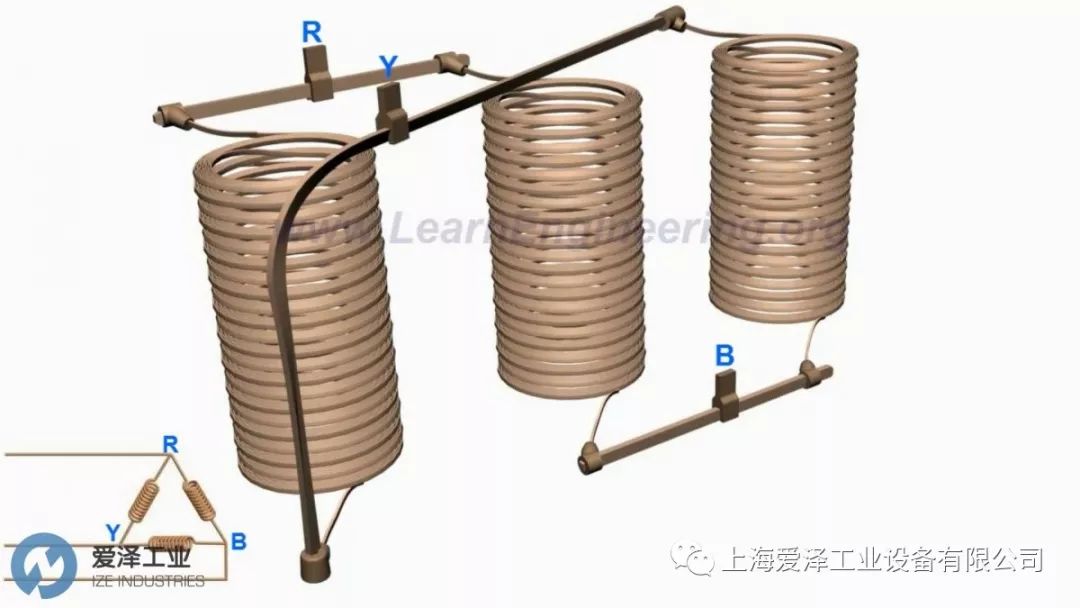

低壓繞組以三角形配置連接

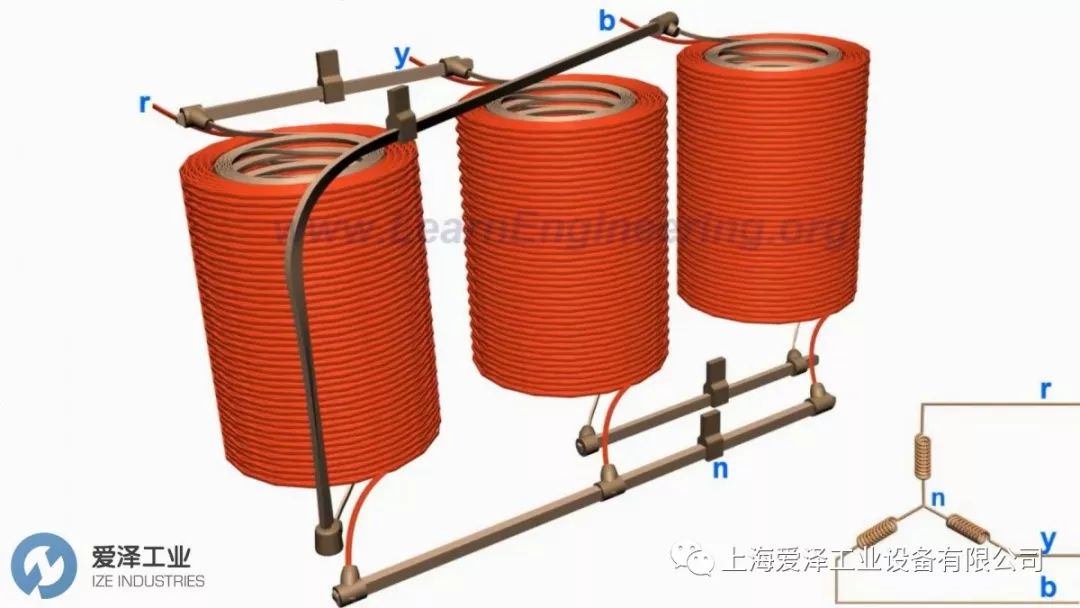

高壓襯里以星形配置連接
因此，線電壓在高壓側進一步上升到√3倍
這也意味著
從一個三相升壓變壓器

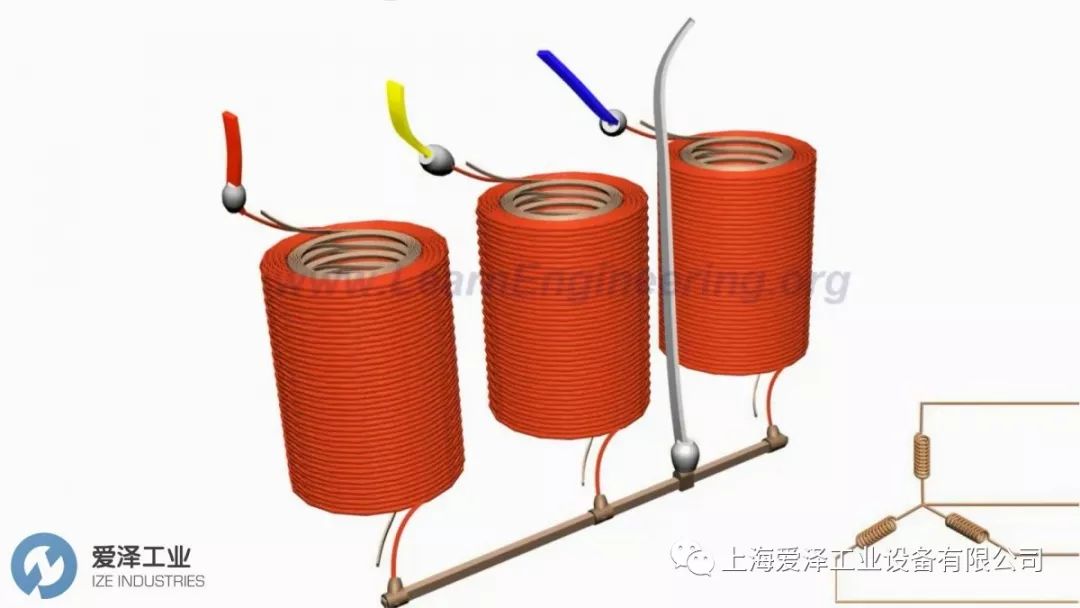

我們可以繪制四條輸出線
三相電源線和一個中性線
需要高壓絕緣套管來帶出電能

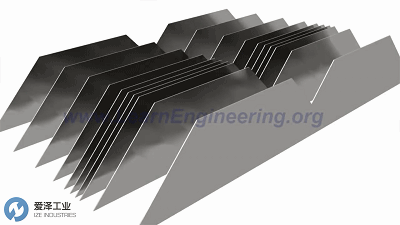

變壓器的核心由薄的絕緣鋼疊片制成
如圖所示，這種鋼疊片堆疊在一起

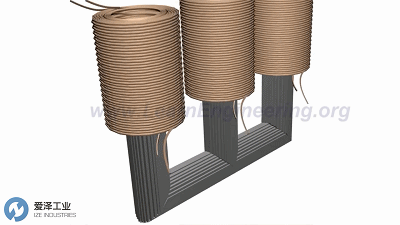

形成三相肢
薄層壓的目的是減少由渦流形成引起的能量損失

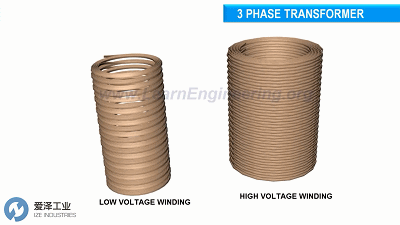

低壓繞組通常位于磁芯附近
在從初級線圈向次級線圈傳輸電力時發生各種能量損失
所有這些能量損失都以熱量的形式消散

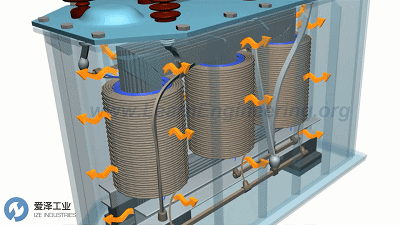

所以通常將變壓器浸入冷卻盤管中
消散熱量
油通過自然對流散熱
油箱中的油會隨著吸收熱量而膨脹
儲油柜有助于適應這種體積變化
以上就是變壓器工作原理的全部內容
