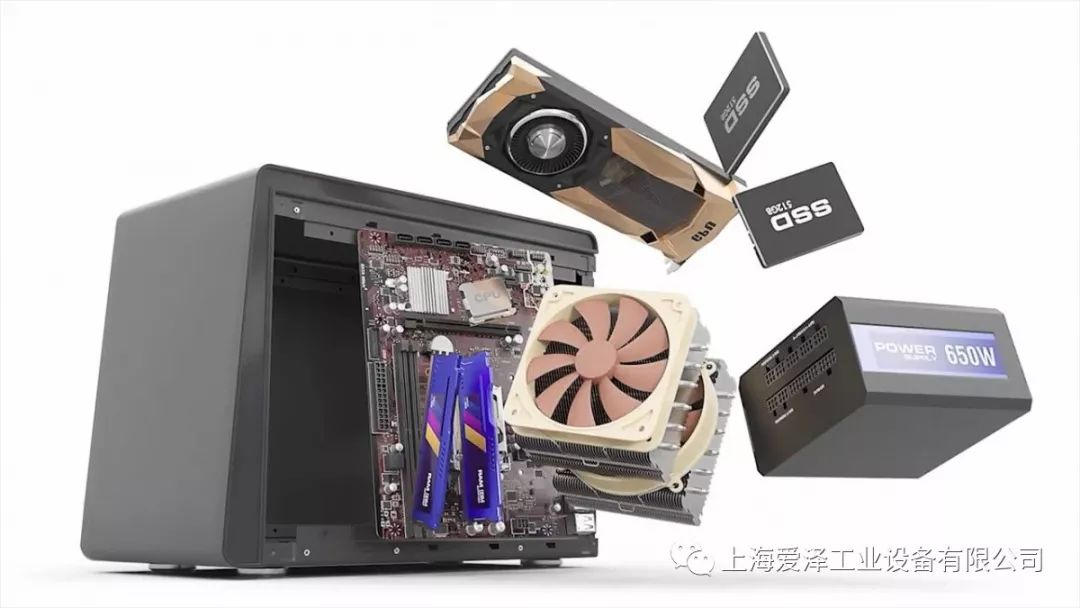

拆開電腦主機,你會看到一個主板
又稱主機板、系統板、邏輯板、母板、底板等
然而其中一些圓柱形像水塔一樣的東西
你知道他們到底是什么,作用是什么嗎?
他們其實是一個個電容器和電阻器
你主板PCB上有這么多電子元件的原因
很大一部分就是你的計算機部件
如CPU顯卡內存等
一般不能直接用你的電源供電
想象一下
如果你把12伏的電壓通過一個
只需要1/10電壓就可以運行的現代CPU
會發生什么?
燙得你可以在上面炸雞蛋了!
所以因為你電腦里的所有東西都需要
一個非常特殊的能量來制衡

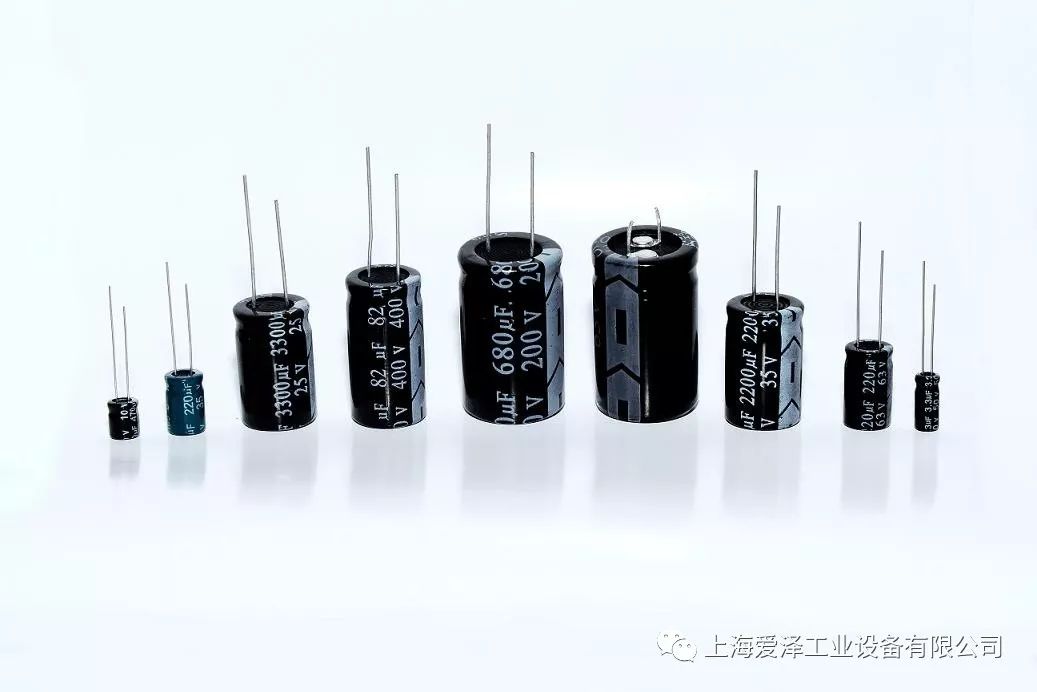

你的電路板上會存在有很多電容器
這些是從你的主板里伸出來的圓柱形的東西
就像一個小城市里的小水塔
它們甚至起到了類似于上述水塔的作用

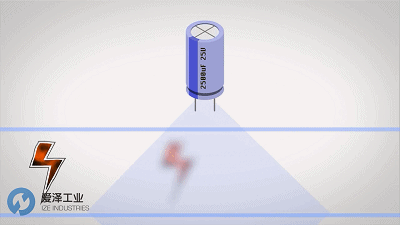

它們儲存能量
然后以可控的方式釋放能量
進入它們的功率并不能完全平穩地流動
而且電壓變化很小
可能會使它無用
甚至損壞你的部件
所以這些小電容器可以凈化電力
提供內部電子設備所需的光滑恒壓

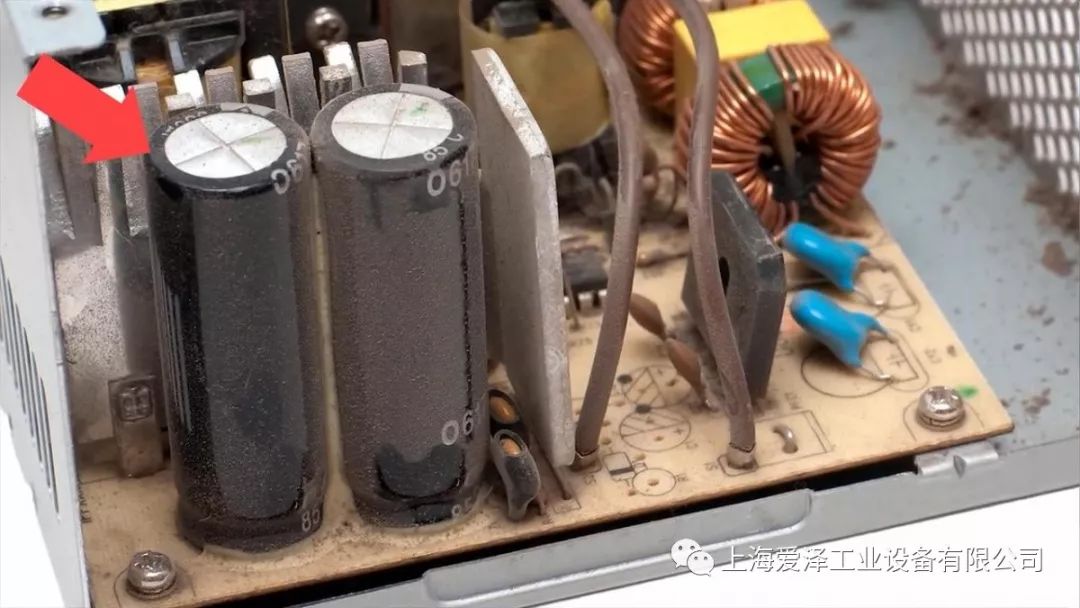

如果你打開一個像樣的電源
確保先拔下插頭
你可能會發現一些大得多的電容器
它們有著相似的功能
能為你的電腦保持恒定的直流電壓
過濾掉有噪聲的交流干擾
也稱為紋波
但是,盡管電容器有助于清理功率電阻器
但在控制元件實際獲得的電壓方面
卻做了很多繁重的工作

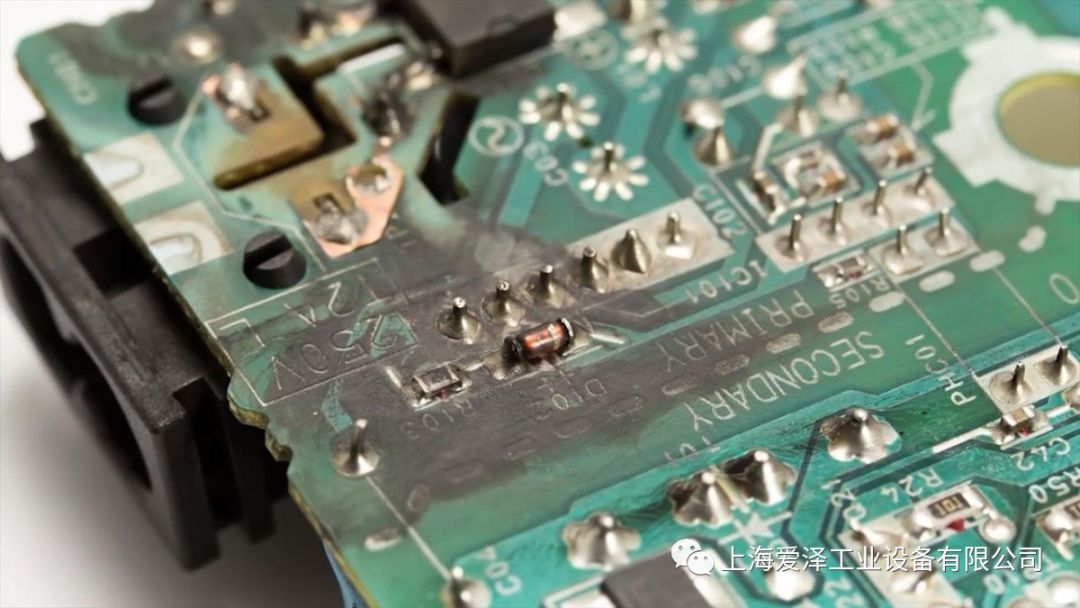

一個電阻可以阻止電流的流動
確保你的元件不會得到太多的功率
從而損壞它們

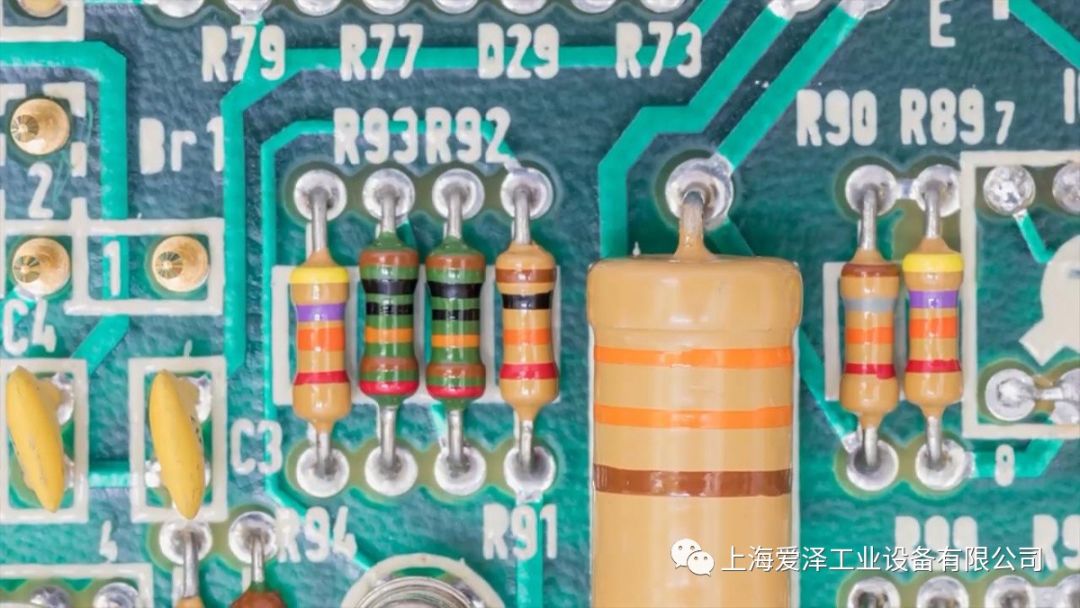

盡管許多從事簡單電路工作的愛好者可能熟悉這種電阻
由于彩色帶顯示的是以歐姆為單位測量的強度

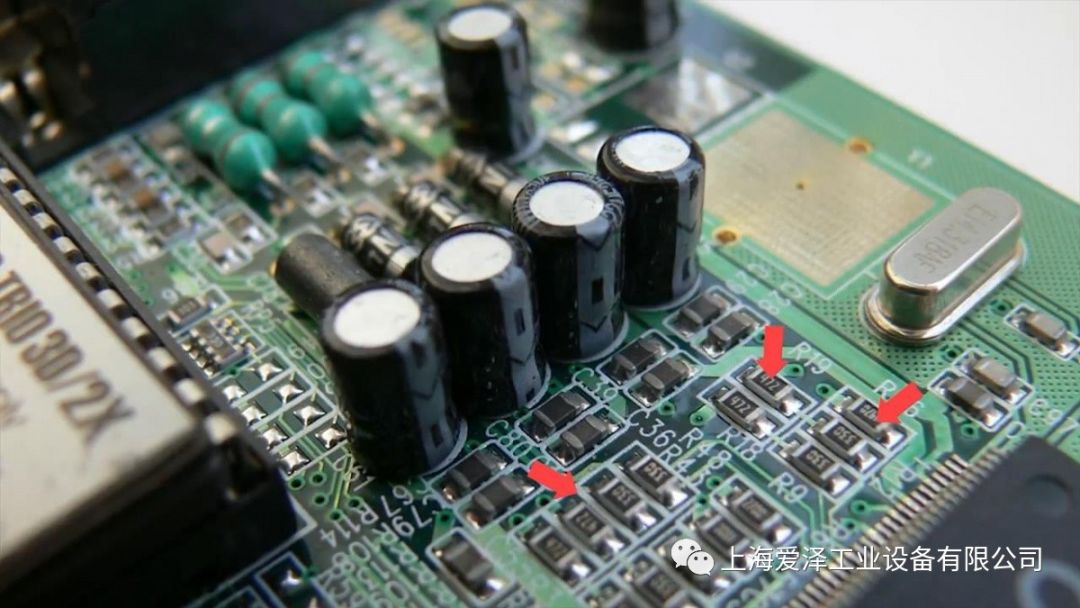

現代主板上的大多數電阻在外觀上都比較低調
看起來像黑色和銀色的長方形

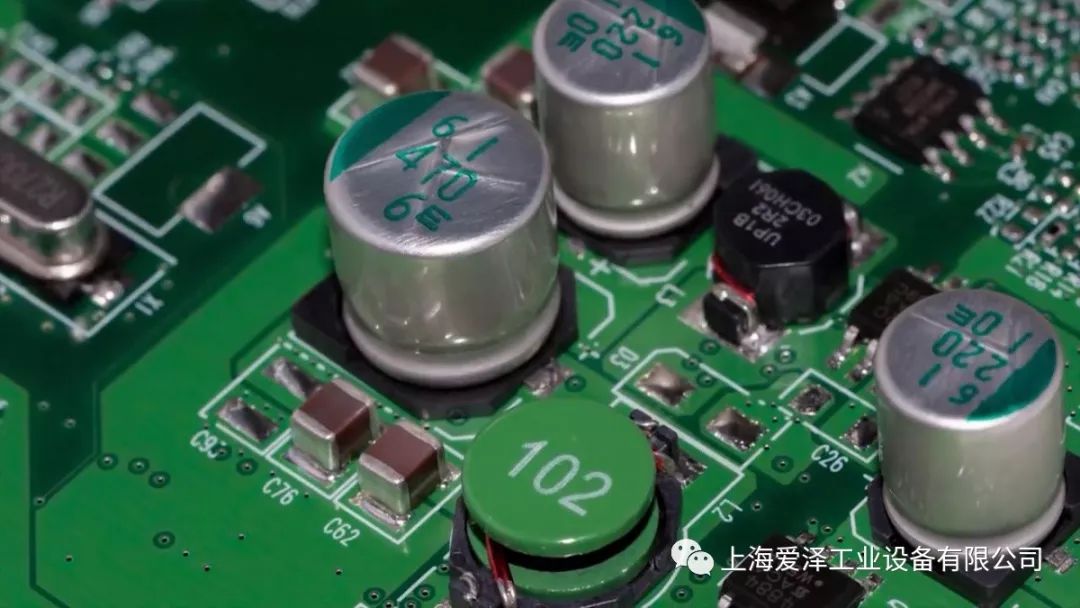

好吧,那我CPU附近的那些塊狀物呢
它們不像電容器或電阻
這些被稱為扼流圈
一種類似于電容器如何消除電壓的電感
說到電力供應

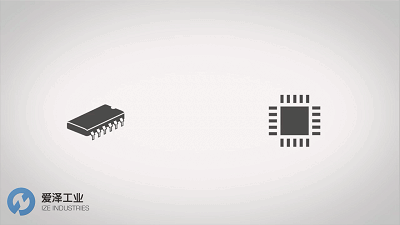

就不得不提到晶體管

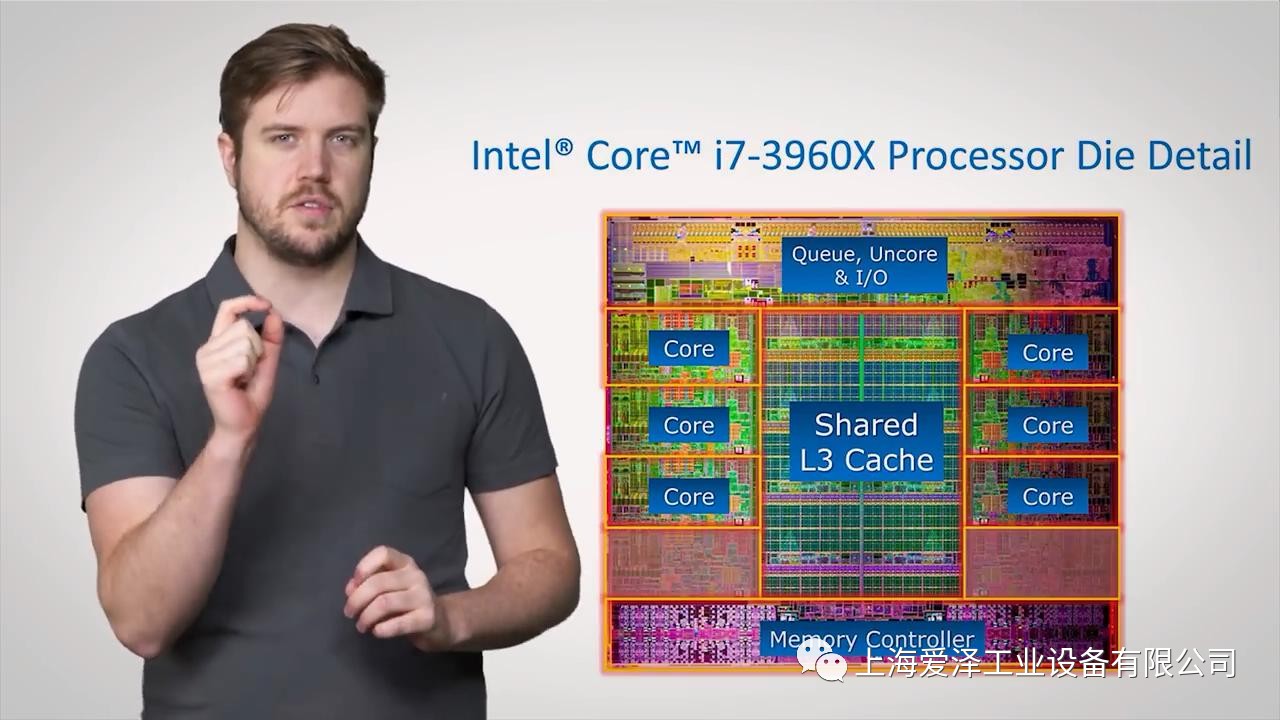

在你的CPU和芯片組中有數百萬
甚至數十億個微小的晶體管
它們充當邏輯開關
使你的計算機能夠工作
但是在你的主板上有一些大的
靠近我之前提到的扼流圈

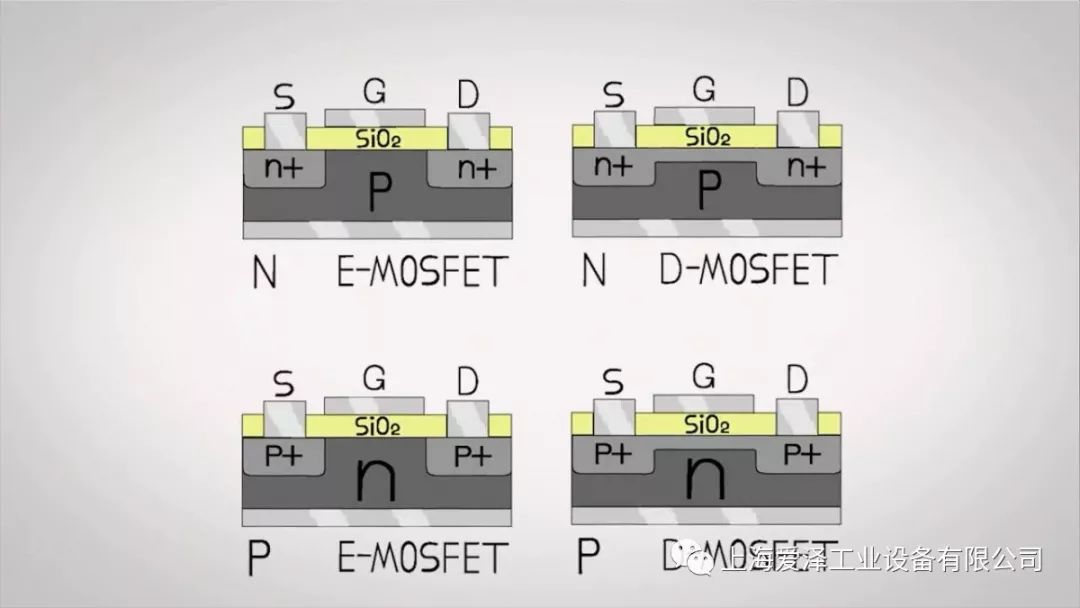

叫做MOSFET
因為晶體管既能改變電壓
又有邏輯門
你的mosfet和cpu實際上是在互相交談
以找出在任何給定的時間傳遞給cpu的正確電壓量
然后,MOSFET從你的電源中獲取電能
調整電壓,并將其通過扼流圈
然后進入你的處理器
所以很明顯
使所有這些部件正常工作的工程是相當復雜的!
更多的細節,請參考這個視頻:
