所有定位器都需要兩件事來正確操作↓
輸入 和 反饋
輸入是提供設定點的控制信號
反饋表示當前閥門位置

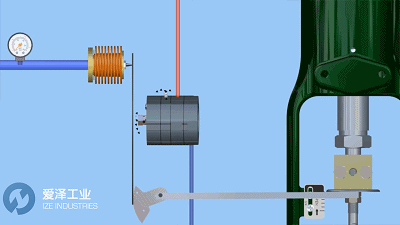

讓我們仔細看看這個動畫中的位置或操作

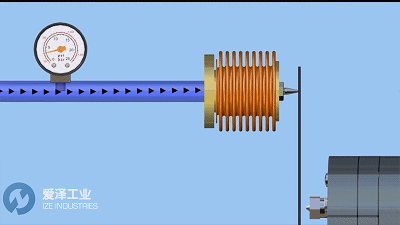

輸入由氣動控制信號提供給波紋管
隨著輸入的增加
波紋管會膨脹并作用在閥桿上
橫梁相對于噴嘴旋轉并移動擋板
當擋板位置改變時
噴嘴壓力改變并操作氣動繼電器
在這一點上，我們只需要壓力傳感器輸入壓力
要使它成為定位器我們必須有反饋
反饋確保控制閥響應輸入
并且閥門位置對應于給定的輸入信號

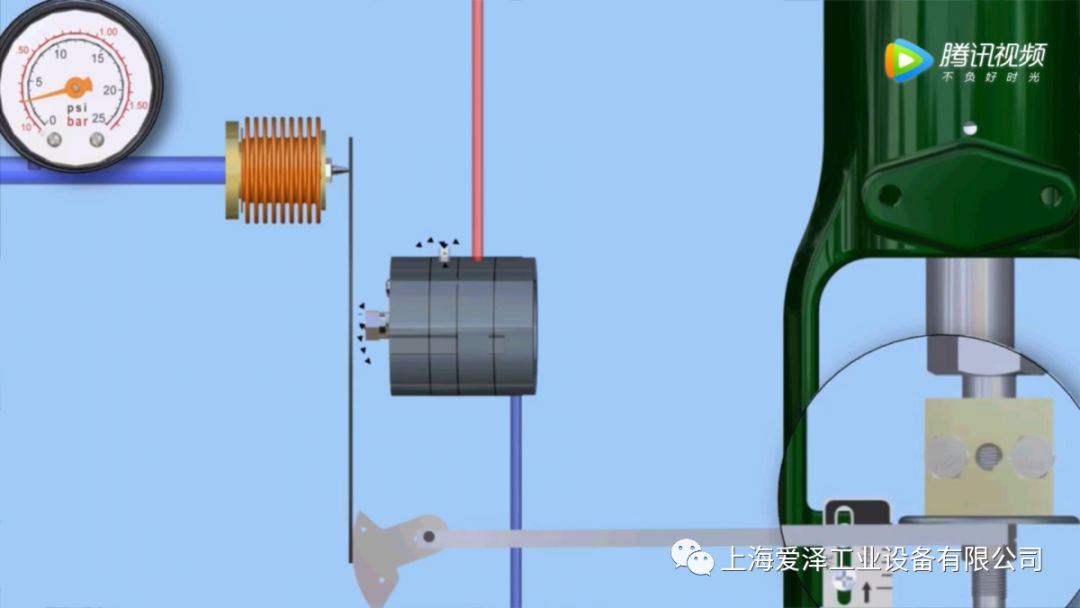

在該動畫中，通過機械部件從控制閥向定位器提供反饋
【我們使用一個連接在一個旋轉的臂上的凸輪作為閥門行程，反饋也作用在梁上，并且是波紋管中輸入信號的反作用力，如果對設備的輸入增加，則波紋管將再次作用在梁上并使擋板更靠近噴嘴，隨著噴嘴和輸出壓力的增加，閥門移動，凸輪的反饋?zhàn)饔迷诹旱牧硪粋?cè)，使擋板遠離噴嘴】
閥桿是求和構件
輸入和反饋都被應用到求和閥桿上
并且不斷地相互比較
如果力相等
則噴嘴和擋板關系保持穩定
并且來自設備的輸出壓力是恒定的
然后保持閥門位置
如果改變其中一個力
擋板再次相對于噴嘴進行調節
并且輸出壓力改變
直到兩個力再次均衡
如果定位器被正確校準
則閥門位置將對應于給定的控制信號
例如，在該動畫中，輸入使用3至15psi g的控制信號
在3 psi G時，我們的閥門完全打開

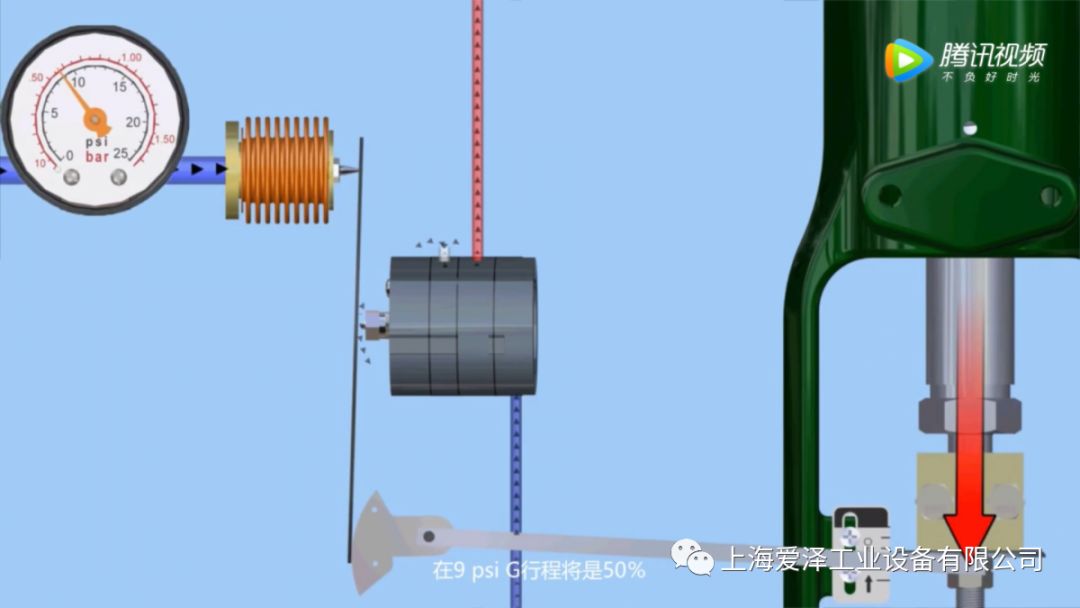

在9 psi G行程將是50％

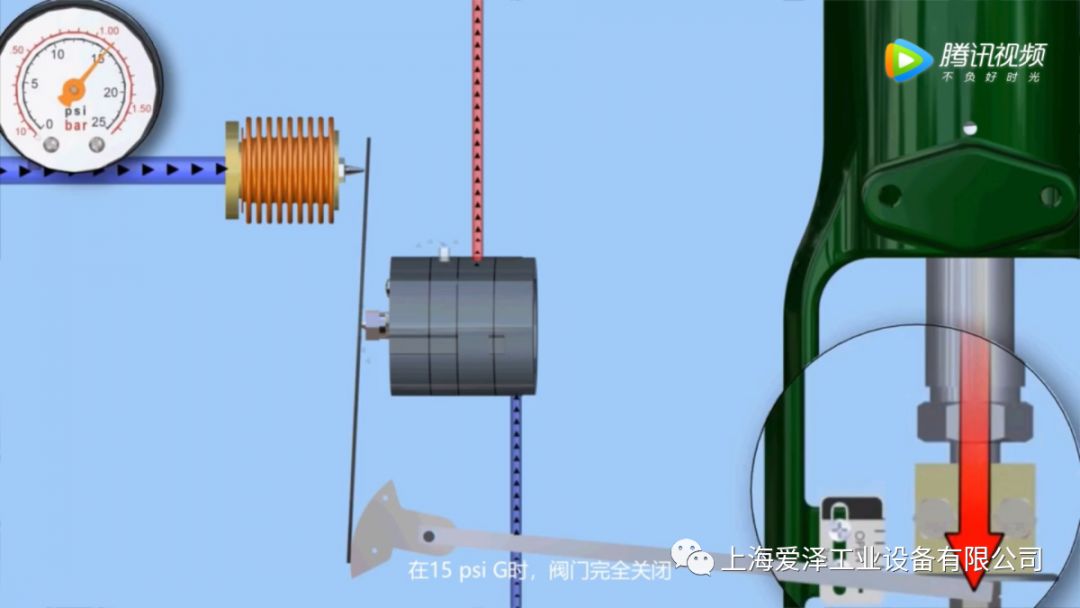

在15 psi G時，閥門完全關閉
定位器使控制閥能夠克服閥門摩擦
和可能導致位置偏差的過程力
使用控制閥定位器還有許多其他好處
除了桿位精度之外
通常選擇定位器以實現活塞致動器的節流控制
以適應不兼容的控制信號
確?？刂崎y正確關閉
啟用拆分范圍
并改變控制閥的增益特性
