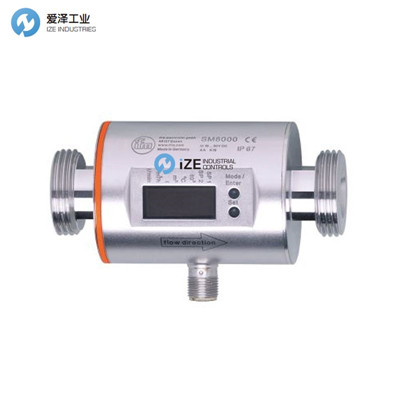

IFM電磁流量計SM8000技術資料
應用 | ||
應用 | 加法器功能; 用于工業應用 | |
安裝 | 通過適配器連接管道 | |
介質 | 導電液體; 水; 水為基本的介質 | |
Medien | 電導率: ≥ 20 μS/cm | |
粘性: < 70 mm2/s (40 °C) | ||
介質溫度 [°C] | -10...70 | |
抗壓強度 [bar] | 16 | |
電氣數據 | ||
工作電壓 [V] | 18...30 DC; (符合EN 50178 SELV/PELV標準) | |
電流損耗 [mA] | 95; (24 V) | |
防護等級 | III | |
反相保護 | 是 | |
開機延遲時間 [s] | 5 | |
總的輸入/輸出 | ||
輸入和輸出總數 | 數字輸出數量: 2; 模擬輸出數量: 1 | |
輸入 | ||
輸入 | 計數器復位 | |
輸出 | ||
輸出數量 | 2 | |
輸出信號 | 開關信號; 模擬信號; 脈沖信號; IO-Link; (可配置) | |
電氣設計 | PNP/NPN | |
數字輸出數量 | 2 | |
輸出功能 | 常開/常閉; (可設定參數) | |
開關量輸出DC電壓降最大值 [V] | 2 | |
開關量輸出DC的持續電流負載 [mA] | 200 | |
模擬輸出數量 | 1 | |
模擬電流輸出 [mA] | 4...20; (可調整量程) | |
負載最大值 [Ω] | 500 | |
模擬電壓輸出 [V] | 0...10; (可調整量程) | |
負載電阻最小值 [Ω] | 2000 | |
脈沖輸出 | 流量計 | |
短路保護 | 是 | |
短路保護類型 | 脈沖 | |
過載保護 | 是 | |
測量/設定范圍 | ||
測量范圍 | 0.2...100 l/min | 0.01...6 m3/h |
顯示范圍 | -120...120 l/min | -7.2...7.2 m3/h |
分辨率 | 0.1 l/min | 0.005 m3/h |
開關點, SP | 0.7...100 l/min | 0.04...6 m3/h |
復原點, rP | 0.2...99.5 l/min | 0.01...5.97 m3/h |
測量值起點, ASP | 0...80 l/min | 0...4.8 m3/h |
測量值終點, AEP | 20...100 l/min | 1.2...6 m3/h |
步距 | 0.1 l/min | 0.005 m3/h |
流量監控 | ||
脈沖值 | 0.00001...100 000 m3 | |
脈沖長度 [s] | 0,0025...2 | |
溫度監控 | ||
測量范圍 [°C] | -20...80 | |
分辨率 [°C] | 0.2 | |
開關點, SP [°C] | -19.2...80 | |
復原點, rP [°C] | -19.6...79.6 | |
測量值起點 [°C] | -20...60 | |
測量值終點 [°C] | 0...80 | |
設定步距 [°C] | 0.2 | |
精度/偏差 | ||
流量監控 | ||
精確度(在測量范圍) | ± (0,8 % MW + 0,5 % MEW) | |
重復精度 | ± 0,2% MEW | |
溫度監控 | ||
精確度 [K] | ± 2,5 (Q > 5 l/min) | |
反應時間 | ||
流量監控 | ||
反應時間 [s] | 0.15; (dAP = 0) | |
可編程的延遲時間dS, dr [s] | 0...50 | |
用于開關量輸出的阻尼dAP [s] | 0...5 | |
溫度監控 | ||
響應時間T05 / T09 [s] | T09 = 20 (Q > 5 l/min) | |
軟件/編程 | ||
參數設定 | 流量監控; 數量計; 預設容量計; 溫度監控; 遲滯/窗口; 常開/常閉; 輸出極性; 電流/電壓/脈沖輸出; 啟動延遲; 顯示可以關閉; 顯示單位 | |
接口 | ||
通信接口 | IO-Link | |
傳遞類型 | COM2 (38,4 kBaud) | |
IO-Link revision | 1.1 | |
SDCI標準 | IEC 61131-9 | |
IO-Link Device ID | 575 / 00 02 3f | |
外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
SIO模式 | 是 | |
必需的mater port type | A | |
模擬過程數據 | 3 | |
二位輸出過程數據 | 2 | |
處理周期最小值 [ms] | 5 | |
工作條件 | ||
環境溫度 [°C] | -10...60 | |
存儲溫度 [°C] | -25...80 | |
外殼防護等級 | IP 67 | |
認證/測試 | ||
EMC電磁兼容 | DIN EN 60947-5-9 | |
抗沖擊 | DIN IEC 68-2-27 | 20 g (11 ms) |
抗震 | DIN IEC 68-2-6 | 5 g (10...2000 Hz) |
MTTF [年] | 145 | |
承壓設備指令 | 良好的工程實踐; 可用于第2組流體; 根據需求流體組1的流體 | |
機械技術數據 | ||
重量 [g] | 631 | |
原材料 | 不銹鋼(1.4404 / 316L); PBT-GF20; PC; FKM; TPE | |
材料(潮濕部件) | 不銹鋼(1.4404 / 316L); PEEK; FKM | |
系統接口 | 螺紋連接 G 1 DN25 扁平密封 | |
顯示器/操作件 | ||
顯示 | 顯示單位 | 6 x LED, 綠色 (l/min, m3/h, l, m3, 103, °C) |
開關狀態 | 2 x LED, 黃色 | |
測量值 | 字母數字顯示, 4位數字 | |
編程 | 字母數字顯示, 4位數字 | |
注釋 | ||
注釋 | MW = 測量值 | |
MEW = Final value of the measuring range | ||
包裝單位 | 1 件數 | |
電氣連接 | ||
接口 | 接插件: 1 x M12; 觸頭: 鍍金的 |
