CELEM電容CSP305B產品參數
Specification | |||||||||
TYPE | CSP 305B | ||||||||
Dimensions (LxWxH) | mm | 60 x 60 x 30.2 | |||||||
Weight | kg | 0.6 | |||||||
Capacitance (±10%) | μF | 0.1 | 0.2 | 0.33 | 0.66 | 1 | 1.32 | 2.6 | 5 |
Sinusoidal Voltage | Vrms | 1000 | 700 | 600 | 500 | 400 | |||
Peak Voltage | Vpeak | 1410 | 990 | 850 | 710 | 570 | |||
Max. Current | Arms | 400 | 500 | 650 | 800 | ||||
Max. Power | kVAr | 300 | |||||||
Freq Range @ Full Power | kHz | 477-849 | 239-424 | 295-402 | 148-201 | 133-224 | 100-170 | 73-86 | 60-68 |
Stray Inductance | nH | < 5 | |||||||
CELEM電容CSP305B產品介紹

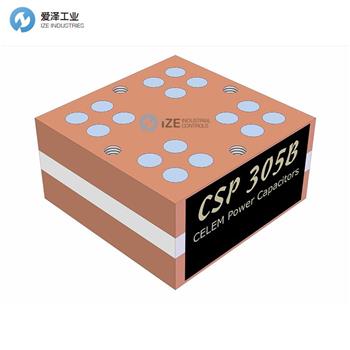

The CSP 305A and CSP 305B conduction-cooled capacitors provide up to 300 kVAr of power.
These capacitors have similar electrical characteristic but differ in their physical dimensions and in the number of mounting holes.
Please note that the newer CSP 405B and CSP 305B/600 have the same physical dimensions as the CSP 305B but are rated for higher voltage and higher current and can carry up to 400 and 600kVAr respectively.
Standard applications: Induction heating, resonant circuits, medical imaging, heat treatment, EV (electric vehicle) charging, IPT, high frequency inverters, plasma applications, wireless power transfer, etc.
Features:
Polypropylene Conduction-cooled capacitor
High Power Self-Healing capacitor
Low ESR
Low losses
UL94-V0 available upon request.
The CSP 305B capacitor complies with RoHS.
CSP 305A 和 CSP 305B 傳導冷卻電容器可提供高達 300 kVAr 的功率。
這些電容器具有相似的電氣特性，但物理尺寸和安裝孔數不同。
請注意，較新的 CSP 405B 和 CSP 305B/600 具有與 CSP 305B 相同的物理尺寸，但額定電壓和電流更高，分別可承載 400 和 600kVAr。
標準應用：感應加熱、諧振電路、醫學成像、熱處理、EV（電動汽車）充電、IPT、高頻逆變器、等離子應用、無線電力傳輸?shù)取?/p>
特征：
聚丙烯傳導冷卻電容器
大功率自愈電容
低ESR
低損耗
可應要求提供 UL94-V0。
CSP 305B 電容器符合 RoHS。
CELEM電容CSP305B其他常見型號：
CELEM CSP305B 0.05μF
CELEM CSP305B 0.1μF
CELEM CSP305B 0.17μF
CELEM CSP305B 0.33μF
CELEM CSP305B 0.5μF
CELEM CSP305B 0.66μF
CELEM CSP305B 1.33μF
CELEM CSP305B 2.4μF
CELEM Water-Cooled Capacitors NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于CELEM電容CSP305B的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for CELEM products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
