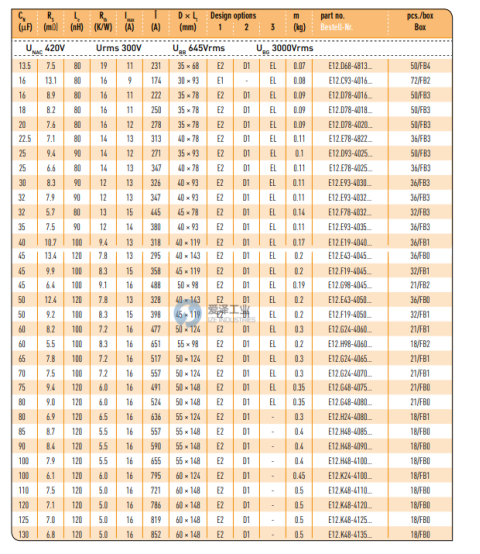

ELECTRONICON電容E12.E78-402500選型介紹
CN(μF) | RS(mO) | Le(nH) | Rth(K/W) | I(A) | ?(A) | D × L1(mm) | Design | m(kg) | part no. | pcs./box | ||
1 | 2 | 3 | Bestell-Nr. | Box | ||||||||
UNAC 420V Urms 300V UBB 645Vrms UBG 3000Vrms | ||||||||||||
1 | 18.2 | 60 | 37 | 5 | 100 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-6001… | 98/FB6 |
2 | 12.9 | 60 | 37 | 6 | 100 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-4002… | 98/FB6 |
2.5 | 10.7 | 60 | 37 | 6 | 100 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-4925… | 98/FB6 |
3 | 9.2 | 60 | 37 | 7 | 100 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-4003… | 98/FB7 |
3.5 | 8.2 | 60 | 37 | 8 | 111 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-4935… | 98/FB8 |
4 | 8.4 | 60 | 37 | 8 | 107 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-3004… | 98/FB9 |
4.5 | 7.7 | 60 | 37 | 8 | 120 | 25 × 48 | E1 | - | EL | 0.03 | E12.B48-3945… | 98/FB6 |
5 | 10.6 | 60 | 31 | 7 | 111 | 25 × 58 | E1 | - | EL | 0.04 | E12.B58-4005… | 98/FB4 |
6 | 10.5 | 60 | 31 | 7 | 113 | 25 × 58 | E1 | - | EL | 0.04 | E12.B58-3006… | 98/FB4 |
6.5 | 9.8 | 60 | 31 | 8 | 122 | 25 × 58 | E1 | - | EL | 0.04 | E12.B58-3965… | 98/FB4 |
7 | 8.2 | 60 | 31 | 8 | 155 | 25 × 58 | E1 | - | EL | 0.04 | E12.B58-4007… | 98/FB4 |
8 | 12.6 | 80 | 26 | 7 | 116 | 25 × 68 | E1 | - | EL | 0.05 | E12.B68-3008… | 98/FB3 |
8 | 8.4 | 60 | 26 | 9 | 150 | 30 × 58 | E1 | - | EL | 0.05 | E12.C58-3008… | 72/FB4 |
9 | 11.4 | 80 | 26 | 8 | 130 | 25 × 78 | E1 | - | EL | 0.05 | E12.B68-3009… | 98/FB3 |
9 | 7.7 | 60 | 26 | 9 | 169 | 30 × 58 | E1 | - | EL | 0.05 | E12.C58-3009… | 72/FB4 |
10 | 14.7 | 80 | 23 | 7 | 117 | 25 × 78 | E1 | - | EL | 0.06 | E12.B78-3010… | 98/FB3 |
10 | 7.2 | 60 | 26 | 10 | 188 | 30 × 58 | E1 | - | EL | 0.05 | E12.C58-3010… | 72/FB4 |
11 | 6.7 | 80 | 26 | 10 | 206 | 30 × 58 | E1 | - | EL | 0.05 | E12.C58-3011… | 72/FB4 |
12 | 6.3 | 60 | 26 | 11 | 225 | 30 × 58 | E1 | - | EL | 0.05 | E12.C58-3012… | 72/FB4 |
12 | 8.1 | 80 | 19 | 11 | 205 | 35 × 68 | E2 | 1 | EL | 0.07 | E12.D68-4012… | 50/FB4 |
13 | 10.1 | 80 | 18 | 9 | 188 | 30 × 78 | E1 | - | EL | 0.07 | E12.C78-4813… | 72/FB3 |
13.5 | 7.5 | 80 | 19 | 11 | 231 | 35 × 68 | E2 | D1 | EL | 0.07 | E12.C78-4813… | 72/FB3 |
16 | 13.1 | 80 | 16 | 9 | 174 | 30 × 93 | E1 | - | EL | 0.08 | E12.D68-4813… | 50/FB4 |
16 | 8.9 | 80 | 16 | 11 | 222 | 35 × 78 | E2 | D1 | EL | 0.09 | E12.C93-4016… | 72/FB2 |
18 | 8.2 | 80 | 16 | 11 | 250 | 35 × 78 | E2 | D1 | EL | 0.09 | E12.D78-4016… | 50/FB3 |
20 | 7.6 | 80 | 16 | 12 | 278 | 35 × 78 | E2 | D1 | EL | 0.09 | E12.D78-4018… | 50/FB3 |
22.5 | 7.1 | 80 | 14 | 13 | 313 | 40 × 78 | E2 | D1 | EL | 0.11 | E12.D78-4020… | 50/FB3 |
25 | 9.4 | 90 | 14 | 12 | 271 | 35 × 93 | E2 | D1 | EL | 0.1 | E12.E78-4822… | 36/FB3 |
25 | 6.6 | 80 | 14 | 13 | 347 | 40 × 78 | E2 | D1 | EL | 0.11 | E12.D93-4025… | 50/FB3 |
30 | 8.3 | 90 | 12 | 13 | 326 | 40 × 93 | E2 | D1 | EL | 0.11 | E12.E78-4025… | 36/FB3 |
32 | 7.9 | 90 | 12 | 13 | 347 | 40 × 93 | E2 | D1 | EL | 0.11 | E12.E93-4030… | 36/FB3 |
32 | 5.7 | 80 | 13 | 15 | 445 | 45 × 78 | E2 | D1 | EL | 0.14 | E12.E93-4032… | 36/FB3 |
35 | 7.5 | 90 | 12 | 14 | 380 | 40 × 93 | E2 | D1 | EL | 0.11 | E12.F78-4032… | 32/FB3 |
40 | 10.7 | 100 | 9.4 | 13 | 318 | 40 × 119 | E2 | D1 | EL | 0.17 | E12.E93-4035… | 36/FB3 |
45 | 13.4 | 120 | 7.8 | 13 | 295 | 40 × 143 | E2 | D1 | EL | 0.2 | E12.E19-4040… | 36/FB1 |
45 | 9.9 | 100 | 8.3 | 15 | 358 | 45 × 119 | E2 | D1 | EL | 0.2 | E12.E43-4045… | 36/FB0 |
50 | 12.4 | 120 | 7.8 | 13 | 328 | 40 × 143 | E2 | D1 | EL | 0.2 | E12.E43-4050… | 36/FB0 |
50 | 9.2 | 100 | 8.3 | 15 | 398 | 45 × 119 | E2 | D1 | EL | 0.2 | E12.F19-4050… | 32/FB1 |

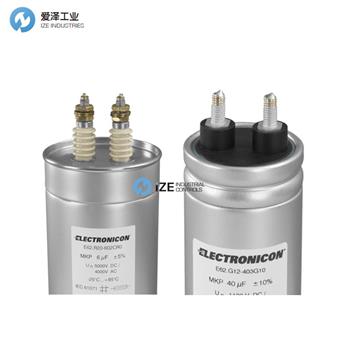

ELECTRONICON電容E12.E78-402500產品介紹
E12/E33系列電容器是廣泛用于照明設備、電動機、無功補償和電力電氣設備的交流電容器。采用具備良好自愈特性的聚丙烯薄膜元件，內部采用環保植物油作為填充材料，電容設計確保電容器即便較高的運行溫度和濕度及其他惡劣運行條件下都能達到最高的使用壽命和功能可靠性要求。
電容器的接接線通過包含了內部放電電阻的特制電容器插頭夾進行。電容器的外殼采用密封的鋁制金屬外殼，內部配備了自動壓力保護裝置，確保電容器在故障情況下能及時與電網斷開。
E12/E33系列的B型電容器符合IEC/DIN-EN61048電力照明標準，同系列P2級的電動機電容則符合IEC/DIN-EN 60252-1電動機電容標準。
可提供容量可達130μF，額定電壓為300V rms的E12系列產品。此系列產品作為B型通過了VDE分別按照 IEC/EN61048 和 IEC/EN61049標準認證，P2級電容器持有IEC/EN 60252-1證書, 同時也通過了UL 810/840的UL 認證。
我們可提供容量可達100μF，額定電壓450至500 V rms的E33系列產品。此系列產品的P2級電容器持有IEC/EN 60252-1證書, 并通過了UL 810/840的UL 認證。
ELECTRONICON電容E12.E78-402500尺寸圖及選型
ELECTRONICON電容E12系列型號
ELECTRONICON E12.E78-402500
ELECTRONICON E12.D78-402000
ELECTRONICON E12.C78-481300
ELECTRONICON E12.C78-401200
ELECTRONICON E12.B48-6001
ELECTRONICON E12.B48-4002
ELECTRONICON E12.B48-4925
ELECTRONICON E12.B48-4003
ELECTRONICON E12.B48-4935
ELECTRONICON E12.B48-3004
ELECTRONICON E12.B48-3945
ELECTRONICON E12.B58-4005
ELECTRONICON E12.B58-3006
ELECTRONICON E12.B58-3965
ELECTRONICON E12.B58-4007
ELECTRONICON E12.B68-3008
ELECTRONICON E12.C58-3008
ELECTRONICON E12.B68-3009
ELECTRONICON E12.C58-3009
ELECTRONICON E12.B78-3010
ELECTRONICON E12.C58-3010
ELECTRONICON E12.C58-3011
ELECTRONICON E12.C58-3012
ELECTRONICON E12.D68-4012
ELECTRONICON E12.C78-4813
