您當前的位置: 首頁 >> 產品中心 >> 電氣控制 >> 電子元器件 >> 電感器丨互感器丨變壓器 >> SIRIO脈沖驅動變壓器TI系列

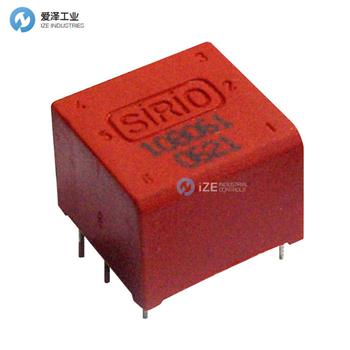

SIRIO脈沖驅動變壓器TI系列

請注意:照片可能并不是實際產品,具體請參閱標題和產品規格及所有細節描述。
產品品牌:
型號:TI 109214
SIRIO脈沖變壓器TI 109214
預估貨期:
關  鍵  詞:SIRIOSIRIO脈沖變壓器TI 109214TI 117147TI 117120
相似產品:
是否有問題?聯系我們工作人員
  郵件聯系

SIRIO脈沖變壓器TI 109214技術參數

Code

TI 109214

n

1,4 : 1 : 1

Vt [μVs]

200

I P [mArms]

250

LP [mH]

2,15

Ls [μH]

4,0

Ck [pF]

20

Uis [Vrms]

500

Up [Vrms]

4000

Drawing

109B


愛澤工業(ize-industries)并不是本網站所列所有產品的授權代理商或經銷商。 本網站使用的所有產品名稱,商標,品牌等均屬于各自品牌廠家所有。 本網站在產品或圖片描述中,出現具有這些名稱,商標,品牌等信息的產品僅用于識別目的,并非旨在表明任何與持有者的從屬及授權關系。

SIRIO脈沖變壓器TI系列介紹

PURPOSE

Pulse transformers are used in high frequency power converters, when an electrical pulse has to be transferred from the control stage to the power stage, by keeping the galvanic isolation between the circuits, according to the required safety standards. The electrical signal is applied to the primary winding and transferred to the secondary side, to fire electronic switches. The 109, 117 and 118 families are based on diferent sizes of EE cores.



FEATURES

109, 117 and 118 gate drive transformers are by far the most used drive transformers because of their versatility, that makes them suitable for many application fields, with diferent working voltages, currents and frequencies. The greatest advantage of these families of components is the flexibility: it is very easy to obtain diferent solutions by changing the main winding variables. The development of such a type of drive transformers is oriented to the automatic line production, that is always more desirable than a manual winding process, as it allows a stable quality and a well defined construction for all pieces.

The standard codes, listed in the table for your reference, are just some examples. Sirio can develop special drive transformers with any turns ratio, dedicated to your application



概述

根據所需的安全標準,當必須通過保持電路之間的電流隔離將電脈沖從控制級傳輸?shù)焦β始?jí)時,脈沖變壓器用于高頻功率轉換器。 電信號施加到初級繞組并傳輸?shù)酱渭?jí)側,以觸發電子開關。 109、117 和 118 系列基于不同尺寸的 EE 內核。



特征

109、117和118柵極驅動變壓器是迄今為止使用最多的驅動變壓器,因?yàn)樗鼈兊耐ㄓ眯允蛊溥m用于許多應用領域,具有不同的工作電壓、電流和頻率。 這些組件系列的最大優點是靈活性:通過改變主繞組變量很容易獲得不同的解決方案。 這種類型的驅動變壓器的開發面向自動生產線生產,這總是比手動繞線工藝更可取,因?yàn)樗试S所有部件的穩定質量和明確定義的結構。

表中列出的標準代碼供您參考,只是一些示例。 Sirio 可以開發具有任何匝數比的特殊驅動變壓器,專用于您的應用



SIRIO脈沖變壓器TI系列其他常用型號:

SIRIO TI 109204

SIRIO TI 109210

SIRIO TI 109215

SIRIO TI 109217

SIRIO TI 117110

SIRIO TI 117120

SIRIO TI 109214

SIRIO TI 117160

SIRIO TI 117610

SIRIO TI 117615

SIRIO TI 118310

SIRIO TI 118320

SIRIO TI 118330

SIRIO TI 118340



SIRIO Pulse Transformers NEW + ORIGINAL+ ONE YEAR WARRANTY
