FRAMOMORAT交流電機MS12規格描述
Slip-on geared motor COMPACTA MS12 | ||||||||||
3-phase motors - 3x230/400V-50Hz | ||||||||||
Output speed n2 rpm | Output torque Nm ** at duty cycle | Transmission ratio | Motor speed n1 rpm | Motor output kW ** at duty cycle | Self- locking | Max. limit switch range; output rotation | ||||
40% | 60% | 100% | 40% | 60% | 100% | |||||
193 | 16 | 12 | 12 | 14,2:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
137,5 | 21 | 15,7 | 15,7 | 20:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
94,8 | 30 | 22,5 | 22,5 | 29:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
68 | 39,5 | 29,5 | 29,5 | 40,5:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
61 | 44 | 33 | 33 | 45:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
47,6 | 45,5 | 34 | 34 | 29:1 | 1380 | 0,3 | 0,23 | 0,23 | So * | 275 |
43,6 | 44 | 33 | 33 | 63:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
36,7 | 47 | 35 | 35 | 75:1 | 2750 | 0,4 | 0,3 | 0,3 | So * | 275 |
32,7 | 59 | 44 | 44 | 84:1 | 2750 | 0,4 | 0,3 | 0,3 | Ss * | 275 |
30,5 | 63 | 47 | 47 | 90:1 | 2750 | 0,4 | 0,3 | 0,3 | Ss * | 275 |
24,1 | 72 | 54 | 54 | 114:1 | 2750 | 0,4 | 0,3 | 0,3 | Ss * | 275 |
21,9 | 66 | 49 | 49 | 63:1 | 1380 | 0,3 | 0,23 | 0,23 | So * | 275 |
18,3 | 84 | 63 | 63 | 150:1 | 2750 | 0,4 | 0,3 | 0,3 | Sd * | 275 |
16,4 | 88 | 66 | 66 | 84:1 | 1380 | 0,3 | 0,23 | 0,23 | Ss * | 275 |
15,3 | 94,5 | 71 | 71 | 90:1 | 1380 | 0,3 | 0,23 | 0,23 | Ss * | 275 |
12,1 | 107,5 | 80,5 | 80,5 | 114:1 | 1380 | 0,3 | 0,23 | 0,23 | Ss * | 275 |
9,2 | 126 | 94,5 | 94,5 | 150:1 | 1380 | 0,3 | 0,23 | 0,23 | Sd * | 275 |
7,7 | 132 | 99 | 99 | 180:1 | 1380 | 0,3 | 0,23 | 0,23 | Sd * | 275 |
6,1 | 142 | 106,5 | 106,5 | 225:1 | 1380 | 0,3 | 0,23 | 0,23 | Sd * | 275 |
4,5 | 88 | 66 | - | 150:1 | 680 | 0,12 | 0,09 | 0,09 | Sd * | 275 |
3,8 | 92 | 68 | - | 180:1 | 680 | 0,12 | 0,09 | 0,09 | Sd * | 275 |
3 | 100 | 75 | - | 225:1 | 680 | 0,12 | 0,09 | 0,09 | Sd * | 275 |
Single-phase motors - 1x230V-50Hz | |||||
Output speed n2 rpm | Output torque Nm (20% ED) *** | Transmission ratio | Motor speed n1 rpm | Motor output kW | Self- locking |
193,0 | 10,0 | 14,2:1 | 2750 | 0,28 | So * |
137,5 | 13,0 | 20,0:1 | 2750 | 0,28 | So * |
94,8 | 18,0 | 29,0:1 | 2750 | 0,28 | So * |
68,0 | 23,9 | 40,5:1 | 2750 | 0,28 | So * |
61,0 | 26,0 | 45,0:1 | 2750 | 0,28 | So * |
47,6 | 27,0 | 29,0:1 | 1380 | 0,25 | So * |
43,6 | 26,0 | 63,0:1 | 2750 | 0,28 | So * |
36,7 | 28,0 | 75,0:1 | 2750 | 0,28 | So * |
32,7 | 35,0 | 84,0:1 | 2750 | 0,28 | Ss * |
30,5 | 38,0 | 90,0:1 | 2750 | 0,28 | Ss * |
24,1 | 43,0 | 114,0:1 | 2750 | 0,28 | Ss * |
21,9 | 40,0 | 63,0:1 | 1380 | 0,25 | So * |
18,3 | 49,8 | 150,0:1 | 2750 | 0,28 | Sd * |
16,4 | 53,0 | 84,0:1 | 1380 | 0,25 | Ss * |
15,3 | 56,9 | 90,0:1 | 1380 | 0,25 | Ss * |
12,1 | 65,0 | 114,0:1 | 1380 | 0,25 | Ss * |
9,2 | 75,9 | 150,0:1 | 1380 | 0,25 | Sd * |
7,7 | 79,0 | 180,0:1 | 1380 | 0,25 | Sd * |
6,1 | 84,9 | 225,0:1 | 1380 | 0,25 | Sd * |
24V DC Permanentmagnet-Motor | |||
Output speed n2 rpm | Output torque Nm | Self-locking | Transmission ratio |
140 | 16 | So * | 14,2 : 1 |
100 | 21 | So * | 20 : 1 |
69 | 30 | So * | 29 : 1 |
49 | 40 | So * | 40,5 : 1 |
44 | 45 | So * | 45 : 1 |
32 | 45 | So * | 63 : 1 |
27 | 48 | So * | 75 : 1 |
24 | 60 | Ss * | 84 : 1 |
22 | 65 | Ss * | 90 : 1 |
17,5 | 73 | Ss * | 114 : 1 |
13 | 88 | Sd * | 150 : 1 |
11 | 91 | Sd * | 180 : 1 |
8,9 | 96 | Sd * | 225 : 1 |
FRAMOMORAT交流電機MS12產品介紹
根據齒輪比,Compacta MS12軸裝式齒輪電機帶有可選的集成控制單元版本,驅動速度為0.45至8,3 rpm,額定扭矩高達1600 Nm。驅動電機設計緊湊,非常適用于安裝條件較窄的倒車模式。標準驅動電機采用防濺(IP54),可選防噴(IP65),防爆符合ATEX 95標準。其他選項可大幅增加應用選項的數量。
Compacta系列的輸出速度為0.45至193 rpm,扭矩范圍為10至1600 Nm,四種尺寸MR6,MS12,MR30和AG160。
Depending on the gear ratio, the Compacta MS12 shaft-mounted gear motor with the optional integrated control unit version provides a drive speed of 0,45 to 8,3 rpm and a nominal torque up to 1600 Nm. The drive motor has a compact design, making it ideal for applications in reversing mode with narrow installation conditions. Standard drive motors are splash-protected (IP54), optionally jet-protected (IP65) and explosion-protected in accordance with ATEX 95. Additional options increase the number of application options substantially.
The Compacta series covers output speeds of 0.45 to 193 rpm and a torque range of 10 to 1600 Nm with the four sizes MR6, MS12, MR30 and MS12.

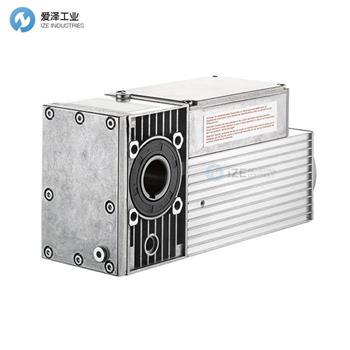

FRAMOMORAT交流電機MS12
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件FRAMOMORAT 交流電機部分型號:
FRAMOMORAT AG160
FRAMOMORAT MR6
FRAMOMORAT MR30
FRAMOMORAT MS12
FRAMOMORAT 3-phase AC motor NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年,定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣,液壓以及氣動解決方案的合作伙伴,我們利用我們的全球協作團隊,為客戶提供先進解決方案,市場知識以及相關增值服務來幫助優化客戶的工作效率,提高可靠性和安全性,致力于成為工業產品和解決方案的優質渠道。
如果有任何關于FRAMOMORAT交流電機Compacta系列 MS12的疑問,請隨時與我們溝通(021-31006702)。我們將盡全力解決您的問題。
If you have any question for FRAMOMORAT products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.
FRAMOMORAT交流電機Compacta系列 MS12產品參數
