CCC閥RVDA-10-V-C-0-50選型介紹
RVDA |
10 = 7/8"-14 UNF |
V = VITON |
C=CAPPED |
0=CARTRIDGE ONLY |
50= 500 TO 5000 PSI |

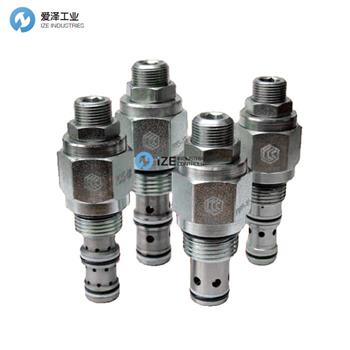

CCC閥RVDA系列產品介紹
該裝置是一種差動面減壓閥，插裝式，直接作用式，提升式，低泄漏型，螺旋式，可調節，壓力控制閥。
操作
該閥門（RVDA）阻止從2號端口流向1號端口，直到2號端口處有足夠的壓力迫使提升閥從其閥座上打開，從而開啟閥門。
該插裝安全閥可響應液壓回路中的負載變化提供平穩過渡。
特點
防漏螺絲調節。
調節螺釘不能從閥門中退出。
Overset保護 - 彈簧不能堅固。
硬化精密安裝的提升閥和升降架可靠，使用壽命長。
所有外部碳鋼部件均經過電鍍處理，可延長使用壽命。 閥門可配置螺釘，防篡改，加蓋和手動旋鈕調節。
所有插裝閥都經過100％功能測試。
工業標準閥。
規格
工作壓力：5,000 PSI [350 Bar]
密封壓力：10,000 PSI [700 Bar]
流量：標稱值為20.0 GPM [76L/M]
內部泄漏：5滴/分鐘[.25 cc / m] @ 85％的裂縫壓力。
裂紋的定義：明顯在0.06 GPM [0.25 LPM]
閥套：2500 PSI [175 Bar] =鋁 - 陽極氧化。
5000 PSI [350 Bar] =鋼 - 未鍍
工作溫度：-40°至+ 250°F。 [-40°至+ 120°C。]
操作介質：所有通用液壓油，如MIL-H-5606，SAE-＃10，SAE-＃20等。
安裝：沒有限制。
過濾：25微米或更好。
密封件編號：Buna“N”的SKN-1021-
SKV-1021用于Viton
重量：0.38磅[.17千克]墨盒
閥門：＃C1020
This unit is a DIFFERENTIAL AREA RELIEF VALVE, cartridge type, direct acting, poppet type, low leackage, screw in type, adjustable, pressure control valve.
OPERATIONS
This valve (RVDA) blocks flow from port #2 to port #1 until sufficient pressure is present at port #2 to force the poppet from its seat thus opening the valve.
This cartridge relief valve offers a smooth transition in response to a load change in a hydraulic circuit.
FEATURES AND BENEFITS
Leakproof screw adjustment.
Adjustment screw can not be backed out of valve.
Overset protection - spring can not go solid.
Hardened precision fitted poppet & cage provides reliable, long life.
All external carbon steel parts are plated for longer life against the elements. Valve is available with screw, tamperproof, capped and handknob adjustments.
All cartridge valves are 100% functionally tested.
Industry common cavity.
SPECIFICATIONS
OPERATING PRESSURE: 5,000 PSI [350 Bar]
PROOF PRESSURE: 10,000 PSI [700 Bar]
FLOW: 20.0 GPM [76 L/M] nominal. See performance chart.
INTERNAL LEAKAGE: 5 drops/min [.25 cc/m] @ 85% of crack pressure.
DEFINITION OF CRACK: evident at 0.06 GPM [0.25 LPM]
VALVE HOUSINGS: 2500 PSI [175 Bar] = Aluminum - Anodized.
5000 PSI [350 Bar] = Steel - Unplated.
OPERATING TEMPERATURE: -40°to +250°F. [-40°to +120°C.]
OPERATING MEDIA: All general purpose hydraulic fluids such as MIL-H-5606,SAE-#10, SAE-#20, etc.
INSTALLATION: No restriction.
FILTRATION: 25 microns or better.
SEAL KIT NUMBER: SKN-1021 for Buna "N".
SKV-1021 for Viton.
WEIGHT: 0.38 lb [.17 kg] cartridge only.
VALVE CAVITY: #C1020
CCC閥RVDA系列尺寸圖及選型
CCC閥RVDA系列型號
CCC RVDA-10-N-S-0-30
CCC RVDA-08-N-S-0-30
CCC RVPD-08-N-S-0-30
CCC RVPD-10-N-S-0-30
CCC RVPS-08-N-S-0-30
CCC RVPP-10-N-S-0-30
CCC RVPS-10-N-S-0-30
CCC RVPP-12-N-S-0-30
CCC RVPS-12-N-S-0-30
CCC RVBD-08-N-S-0-30
CCC RVBS-10-N-S-0-30
CCC RVBD-10-N-S-0-30
CCC RVBD-12-N-S-0-30
