CCC閥CVFP-10-N-0-005參數介紹
CVFP |
10 = 7/8"-14 UNF |
N = BUNA "N" |
0= CARTRIDGE ONLY |
005= 5 PSI |

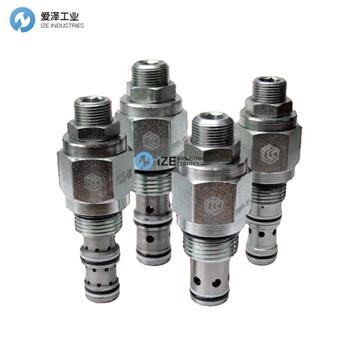

CCC閥CVFP系列產品介紹
DESCRIPTION
This unit is a SCREW IN, cartridge type, guided poppet,hydraulic check valve, for use as a blocking or load holding device for high pressure applications.
OPERATIONS
This valve allows free flow from port 1 to port 2 and blocks flow from port 2 to port 1 or holding a load.
FEATURES AND BENEFITS
Wide selection of bias springs allows flexibility for back-pressure application.
All external carbon steel parts are plated for longer life against the elements.
All cartridge valves are 100% functionally tested.
Industry common cavity.
SPECIFICATIONS
OPERATING PRESSURE: 5,000 PSI [350 Bar]
PROOF PRESSURE: 10,000 PSI [700 Bar]
FLOW: 18.0 GPM [68 l/m] nominal. See performance chart.
INTERNAL LEAKAGE: 5 drops per minute maximum @ 5,000 PSI [350 Bar]
VALVE HOUSINGS: 2500 PSI [175 Bar] = Aluminum - Anodized. 5000 PSI [350 Bar] = Steel - Unplated.
OPERATING TEMPERATURE: -40° to +250° F. [-40° to +120° C.]
OPERATING MEDIA: All general purpose hydraulic fluids such as MIL-H-5606, SAE-#10, SAE-#20, etc.
INSTALLATION: No restrictions.
SEAL KIT: SKN-1021 Buna "N" SKV-1021 Viton
WEIGHT: .25 lb [.12 kg] cartridge only.
描述
該單元是SCREW IN（插裝式），插裝式，導向提升閥，液壓止回閥，用作高壓應用中的阻塞或負載保持裝置。
操作方式
該閥允許從端口1到端口2的自由流動，并阻止從端口2到端口1的流動或保持負載。
特點和優點
偏置彈簧的選擇范圍廣，可以靈活地施加背壓。
所有外部碳鋼零件均經過電鍍處理，以延長使用壽命。
所有插裝閥均經過100％功能測試。
工業通用型腔。
規格書
工作壓力：5,000 PSI [350 Bar]
耐壓力：10,000 PSI [700 Bar]
流量：標稱值為18.0 GPM [68 l / m]。參見性能圖表。
內部泄漏：每分鐘最大5滴@ 5,000 PSI [350 Bar]
氣門室：2500 PSI [175 Bar] =鋁-陽極氧化。 5000 PSI [350 Bar] =鋼-未鍍。
工作溫度：-40°至+ 250°F。[-40°至+ 120°C]
工作介質：所有通用液壓油，例如MIL-H-5606，SAE-＃10，SAE-＃20等。
安裝：無限制。
密封套件：SKN-1021布納“ N” SKV-1021氟橡膠
重量：僅.25磅[.12千克]墨盒。

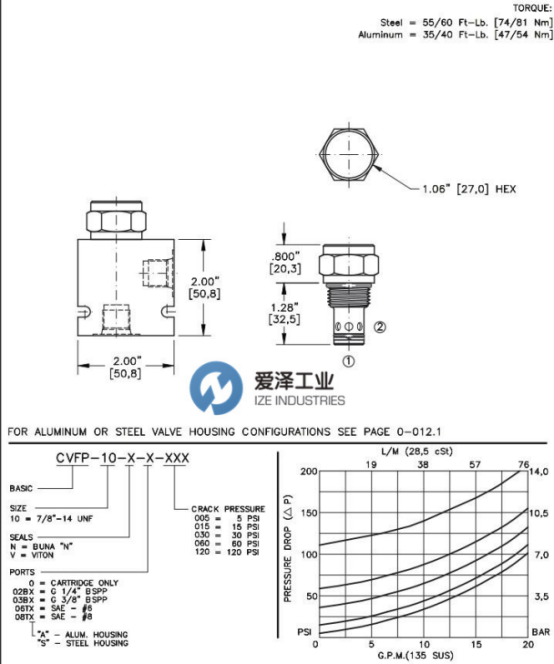

CCC閥CVFP系列尺寸圖及選型
CCC閥CVFP系列型號
CCC CVFP-12-N-0-015
CCC CVFP-08-N-0-005
CCC CVFP-10-N-0-005
CCC CVFP-12-N-0-005
CCC CVFP-16-N-0-005
CCC CVFP-08-N-0-01
