CCC閥BDSV-08-N-3-0-00技術參數
BDSV=BASIC |
08 = 3/4"-16 UNF |
N = BUNA "N" |
3 = 3 WAY |
0 = CARTRIDGE ONLY |
00 |

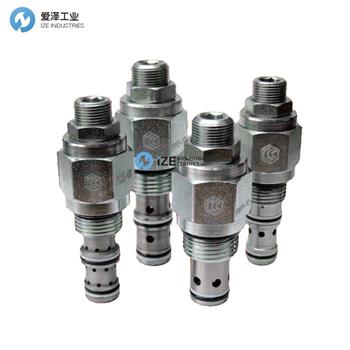

CCC閥BDSV-08系列產品介紹
DESCRIPTION
This unit is a SCREW IN，CARTRIDGE TYPE,THREE PORTED,TWO POSITION，HYDRAULIC SHUTTLE VALVE.
OPERATIONS
This valve senses the higher of the two input pressures port #1 or #3 and routes it to the output port #2.
FEATURES AND B ENEFITS
A steel ball and a sharp steel seat assures rugged and reliable performance.
AlI external carbon steel parts are plated for longer life against the elements.
All cartridge valves are 100% functionally tested.
Industry common covity.
SPEC IFIC ATIONS
OPERATING_ PRESSURE: 5,000 PSI [350 Bar]
PROOF PRESSURE: 10,000 PSI| [700 B ar]
FLOW:3.0 GPM[ 12 I/m ] nominal. See performance chart.
INTERNAL LEAKAGE: 5 drops/min maxium at 5,000 PSI.
VALVE HOUSINGS: 2500 PSI [175 Bar] = Aluminum - Anodized.
5000 PSI [350 Bar] = Steel 一Unplated.
OPERATING TEMPERATURE: -40* to +250* F.[-40* to' +120* C.]
OPERATING MEDIA: All general purpose hydraulic fluids such as MIL-H-5606, SAE- #10，SAE- #20，etc.
INSTALLATION: No restriction.
FILTRATION: 25 microns or better.
SEAL KIT NUMBER: SKN-0831 FOR BUNA "N” SKV-0831 FOR VITON.
WEIGHT: 0.20 Ib [.09 kg] cartridge only.
VALVE CAVITY: #C0830, See Page 0-031.0.
描述
本機為螺紋式，插裝式，三通，二位，液壓梭閥
運營
該閥檢測兩個輸入壓力端口#1 或#3 中的較高者，并將其引導至輸出端口#2。
特點和優勢
鋼球和鋒利的鋼座確保堅固可靠的性能。
AlI 外部碳鋼部件經過電鍍處理，可延長元件的使用壽命。
所有插裝閥都經過 100% 的功能測試。
行業共通。
規格
工作壓力：5,000 PSI [350 Bar]
耐壓：10,000 PSI| [700 巴]
流量：3.0 GPM[ 12 I/m ] 標稱值。見性能圖表。
內部泄漏：在 5,000 PSI 時最多 5 滴/分鐘。
閥殼：2500 PSI [175 Bar] = 鋁 - 陽極氧化。
5000 PSI [350 Bar] = 鋼一未鍍層。
工作溫度：-40* 至 +250* F.[-40* 至' +120* C.]
工作介質：所有通用液壓油，例如MIL-H-5606、SAE- #10，SAE- #20等
安裝：沒有限制。
過濾：25 微米或更好。
密封套件編號：SKN-0831 用于丁腈橡膠“N”。用于氟橡膠的 SKV-0831。
重量：僅 0.20 Ib [.09 kg] 墨盒。
閥腔：#C0830，參見第 0-031.0 頁。
CCC閥BDSV-08系列其他常用型號：
CCC BDSV-08-N-3-0-00
CCC BDSV-08-V-3-02BX-00
CCC BDSV-08-V-3-06TX-00
