BERG SPANNTECHNIK夾緊系統HKR48/963.15088.000.0產品參數

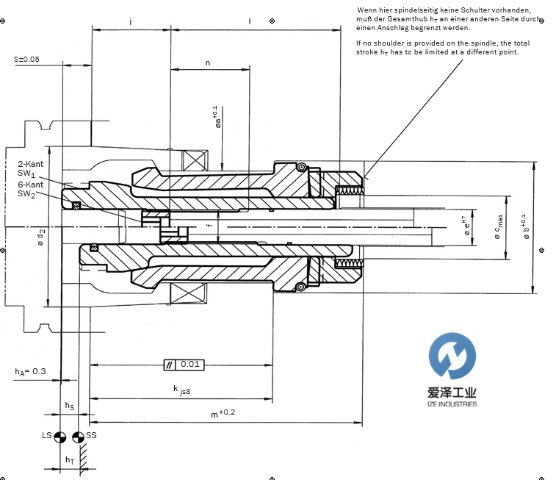

Type | d2 | a | b | c | e | f | j | k | l | m | n | s | h T | h S | FBmax kN | FSmax kN | FH N | SW1 | SW2 | M A |
HKR 24 | 24 | 17 | 21,0 | 11 | 7,5 | M 7 x 1 | 22,0 | 30 | 21,0 | 49 | 13,5 | 8,3 | 7,0 | 5,0 | 1,2 | 6 | 65 | 12 | 3 | 8 |
HKR 30 | 30 | 21 | 25,5 | 14 | 9 | M 8 x 1 | 24,0 | 44 | 38,0 | 70 | 22,5 | 8,3 | 8,5 | 5,0 | 1,7 | 7 | 80 | 13 | 4 | 10 |
HKR 38 | 38 | 26 | 31,0 | 16 | 11 | M 10 x 1 | 30,0 | 45 | 35,0 | 74 | 21,0 | 10,3 | 9,0 | 5,5 | 3,2 | 15 | 100 | 17 | 5 | 15 |
HKR 48 | 48 | 34 | 39,8 | 23 | 13 | M 12 x 1 | 29,0 | 52 | 44,5 | 82 | 25,0 | 10,3 | 10,0 | 6,4 | 4,7 | 22 | 130 | 24 | 6 | 30 |
HKR 60 | 60 | 42 | 49,3 | 26 | 15 | M 14 x 1,5 | 29,0 | 65 | 59,0 | 98 | 29,5 | 12,8 | 11,0 | 7,4 | 6,6 | 35 | 190 | 30 | 6 | 40 |
HKR 75 | 75 | 53 | 62,4 | 30 | 17 | M 16 x 1,5 | 34,5 | 80 | 74,0 | 119 | 34,5 | 12,8 | 12,2 | 8,0 | 11,0 | 52 | 240 | 36 | 8 | 50 |
BERG SPANNTECHNIK夾緊系統HKR48/963.15088.000.0產品介紹
HKR型夾緊裝置設計用于夾緊空心柄刀具，符合DIN 69893標準。
HKR夾緊裝置有六個夾頭，由一個環形彈簧固定，可以進行搖擺運動，以便插入和取出空心刀柄。在夾緊期間，中心定位的拉桿的錐度增加了致動力，從而在夾頭處產生了更高的夾緊力。特殊的摩擦涂層可確保最高的恒定夾緊力。夾緊裝置免維護。
鎖定螺栓允許夾緊裝置在Z軸上的無限可變位置和固定。裝配和拆卸無需特殊工具。
主軸具有易于生產的內部輪廓。HKR夾具具有內置的卡扣保持功能，即使在未夾緊的位置，工具也可以牢固地固定在主軸上。
Clamping sets of the type HKR are designed for clamping hollow shank tools according to DIN 69893.

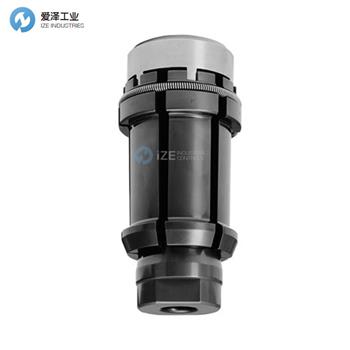

HKR clamping sets have six collets held by an annular spring which allows a rocking movement for inserting and removing the hollow shank tools. During clamping the taper of the centrally positioned draw-bolt increases the actuation force, thereby generating a much higher clamping force at the collets. The special tribolic coating guarantees the highest possible constant clamping force. The clamping set is maintenance free.
A locking bolt permits infinitely variable position and fixation of the clamping set in the Z axis. No special tools are required for assembly and disassembly.
The spindle has an easy to produce interior contour. The HKR gripper has a built-in snap-hold feature allowing a tool to be held securely in the spindle even in an unclamped position.
BERG SPANNTECHNIK夾緊系統HKR48/963.15088.000.0
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件BERG SPANNTECHNIK 夾緊系統部分型號：
BERG SPANNTECHNIK HKR 24
BERG SPANNTECHNIK HKR 30
BERG SPANNTECHNIK HKR 38
BERG SPANNTECHNIK HKR 48
BERG SPANNTECHNIK HKR 60
BERG SPANNTECHNIK HKR 75
BERG SPANNTECHNIK clamping sets NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于BERG SPANNTECHNIK夾緊系統HKR48/963.15088.000.0的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for BERG SPANNTECHNIK products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.
