SCHUNK夾具MPG 50-AS描述
技術參數 MPG 50-AS | |
ID | 340043 |
單指行程 [mm] | 8 |
閉合力 [N] | 225 |
閉合力（手指長度 0 mm） [N] | 231 |
最小彈簧力 [N] | 50 |
重量 [kg] | 0.4 |
建議工件重量 [kg] | 0.9 |
每個雙行程的流體消耗量 [cm3] | 15.5 |
最小工作壓力 [bar] | 4 |
最大工作壓力 [bar] | 6.5 |
額定工作壓力 [bar] | 6 |
閉合時間 [s] | 0.035 |
打開時間 [s] | 0.05 |
閉合-/打開時間，帶彈簧 [s] | 0.3 |
最大允許手指長度 [mm] | 50 |
每機械手手指的最大允許質量 [kg] | 0.14 |
防護等級 IP | 30 |
最低環境溫度 [°C] | 5 |
最高環境溫度 [°C] | 90 |
重復精度 [mm] | 0.02 |
潔凈室等級 ISO 14644-1 | 5 |
力矩 Mx max. [Nm] | 3 |
力矩 My max. [Nm] | 4 |
力矩 Mz max. [Nm] | 5 |
最大軸向力 Fz max. [N] | 200 |

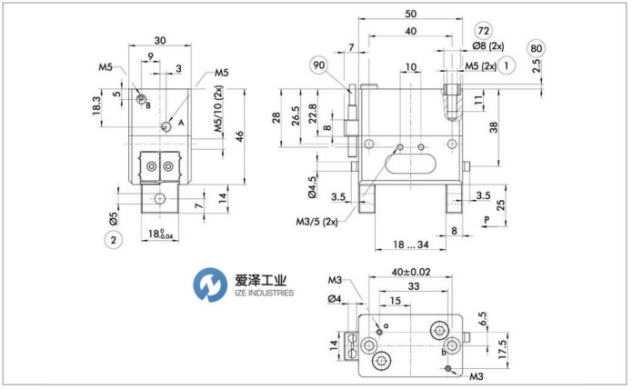

SCHUNK夾具MPG 50-AS產品介紹及尺寸圖
抓取力：在距離 P處施加到每個機械手夾爪的抓取力的算術和。
手指長度：沿主軸方向，從距基準面距離 P 處測得。
在達到額定工作壓力之前，適用最大允許手指長度。壓力較高時，手指長度必須成比例減小至額定工作壓力。
重復精度：定義為 100 個連續行程后極限位置分布。
工件重量：采用摩擦系數 0.1 和安全系數（防止由于重力加速 g 工件滑落） 2 計算壓入配合抓取。如果是適形或捕獲式抓取，可抓取工件重量則大很多。
閉合/打開時間：僅為基爪或手指的運動時間。不包括閥門開關時間、軟管注入時間或 PLC 反應時間，但是計算周期時必須考慮這些時間。
工作原理 ：楔式結構
外殼材料：鋁合金，陽極氧化
防護罩材料：鋼
基爪材料：鋼
啟動：氣動，帶符合 ISO 8573-1:2010 [7:4:4] 的過濾壓縮空氣。
保修期：24 個月
維護和維修
-
標配范圍：接近式傳感器托架、中心定位套、直接連接用的O型圈、包含公司聲明的裝配和操作手冊。
抓取力保持：可通過配有機械抓取力安全裝置或 SDV-P 保壓閥的變型實現

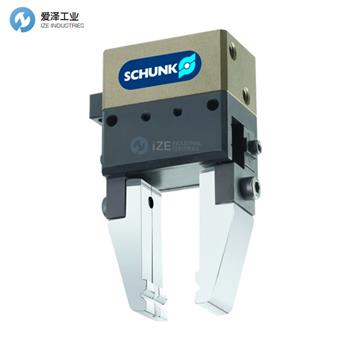

SCHUNK夾具MPG 50-AS
