MICROE編碼器MII6510-AB-400-1-1-0技術參數
Cable Length | MII6510=1m cable |
AB | AB=A-quad-B output |
Interpolation (Integer Steps) | 400=x400 |
Maximum Output Frequency | 1=12.50 MHz |
Limit Logic | 1=Active Low (fail safe) |
Low Pass Filter Roll Off Frequency (kHz) | 0=Off (full bandwidth) |

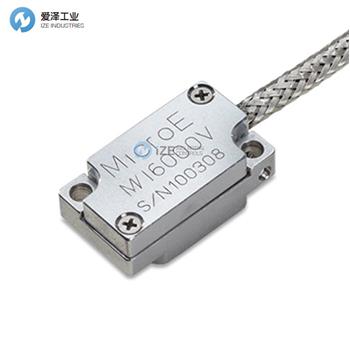

MICROE編碼器MII6000系列介紹
Mercury II 6000 (MII6000) 系列編碼器代表了性能上的突破，提供更高分辨率和精度、數字輸出、更小的傳感器尺寸、更強的多功能性、堅固性、智能可編程功能和易于安裝。
系統功能
? Mercury II 6000 系列編碼器包括：
- MII6500/6700/6800 - A-quad-B 輸出
- MII6800Si/Pa（Pa - Panasonic）- 高速串行接口
? 適用于 Panasonic MINAS A4 和 A5 系列伺服驅動器的串行接口（用于線性軸）
? 直接來自傳感器的高分辨率內插數字輸出； 分辨率從 5μm 到 1.2nm
? 更低的循環誤差 - 僅 ± 20nm - 提供平滑的速度控制
? 小型傳感器 - 8.2 毫米高的傳感器適合狹小空間 (8.1 毫米 – 6000V)
? 速度更快 - 分辨率為 0.1μm 時速度高達 5m/s (MII6000)。 分辨率為 1.2nm 時高達 10 m/s (MII6800Si/Pa)
? 更智能 - MII6000 的可編程分辨率以整數步長； 對于 MII6800Si/Pa，采用二進制步驟
? 分配器中的定長切割標記和激光卷尺長度可達 30m
? 高精度線性玻璃光柵尺
? 內置和粘貼光學索引和左/右限制
? 雙向光學索引可重復至 1LSB
? 傳感器功耗低、發熱低
? 連接器中的狀態 LED 使編碼器狀態一目了然
The Mercury II 6000 (MII6000) Series Encoders represents a breakthrough in performance, offering class-leading resolution and accuracy, digital output, the smallest sensor size, unmatched versatility, robustness, smart programmable features, and easy installation.
System Features at a Glance
? Mercury II 6000 Series Encoders consists of:
- MII6500/6700/6800 - A-quad-B Outputs
- MII6800Si/Pa (Pa - Panasonic) - High Speed Serial Interfaces
? Serial interface for Panasonic MINAS A4 and A5 series servo drives (for use with linear axes)
? High-resolution interpolated digital output directly from the sensor; resolution from 5μm to 1.2nm
? Extremely low cyclical error - only ± 20nm - provides smooth velocity control
? Small sensor - 8.2 mm tall sensor fits tight spaces (8.1 mm – 6000V)
? Faster - up to 5m/s at 0.1μm resolution (MII6000). Up to 10 m/s at 1.2nm resolution (MII6800Si/Pa)
? Smarter - programmable resolution in integer steps for MII6000; in binary steps for MII6800Si/Pa
? Cut-to-length Marker and Laser tape scale come in dispensers up to 30m
? Linear glass scales for high accuracy
? Built-in and Stick-on optical index and left/right limits
? Bi-directional optical index is repeatable to 1LSB
? Low power consumption, low heat generation at the sensor
? Status LEDs in connector show encoder status at a glance

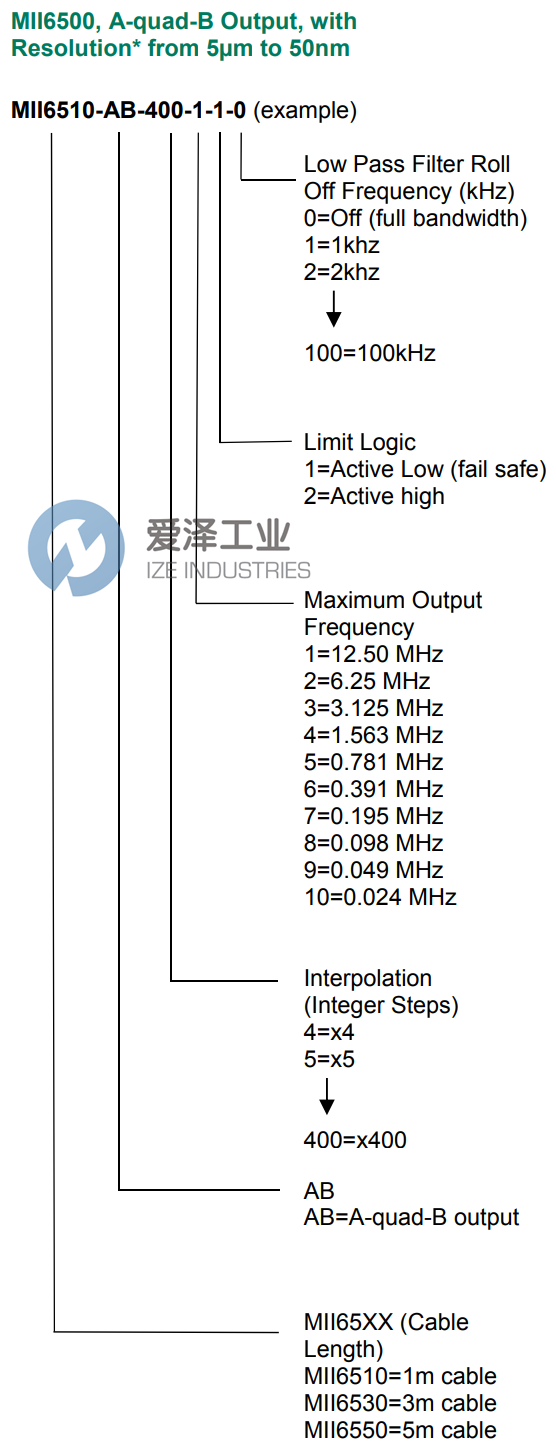

MICROE編碼器MII6500系列選型
MICROE編碼器MII6000系列其他常用型號：
MICROE MII6810-AB-16384-1-1-0
MICROE MII6710-AB-4000-1-1-0
MICROE MII6510-AB-400-1-1-0
MICROE MII6810-Si-14-21-1-0
MICROE MII6810-Pa-14-10-1-0
MICROE Encoders NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業成立于2010年，定位于向制造工業提供高端制造技術和設備。代理經營世界優質的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于MICROE編碼器MII6510-AB-400-1-1-0的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for MICROE products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website:jjxdch.cn.
MICROE編碼器MII6000系列MII6510-AB-400-1-1-0技術參數及選型
