FOCAL電滑環180產品簡介
180型是小型系統的理想選擇，如微型遙控潛水器、海洋學儀器、側掃聲納和陸基地震系統，是一種緊湊、堅固的裝置，設計用于惡劣環境，并以ISO 9000質量為后盾。它有一個不銹鋼外殼和O形密封圈的天氣保護。重型滾珠軸承圈終身潤滑和密封。
它可以提供一個單通道或雙通道，雙向，被動光纖旋轉接頭，封閉在一個較長的身體內，或一個單通道流體旋轉集成到外殼。
在危險場所使用時，可訂購防爆或防爆認證外殼。另一種適用于水下作為充油、壓力補償機電旋轉接頭使用，最大連續額定值為3噸。
Ideal for small systems such as mini-ROVs, oceanographic instruments, side scan sonars and land based seismic systems, the Model 180 is a compact, rugged unit designed for severe environments and backed by ISO 9000 quality. It has a stainless steel exterior with O-ring seals for weather protection. Heavy duty ball-races are lubricated and sealed for life.
It can be supplied with a single or dual-channel, bi-directional, passive fiber optic rotary joint, enclosed within a longer body, or with a single pass fluid swivel integral to the housing.
For use in hazardous locations the unit may be ordered with an explosion-proof or flameproof certified enclosure. Another adaption is for use underwater as an oil-filled, pressure-compensated electro-mechanical swivel with a maximum continuous rating of 3 tonnes.
FOCAL電滑環180技術參數
電動
環：電源環*至5000 V，連續20A。使用多個環的更高安培數電路。
阻力：變化小于2 mo RMS。
性能：基帶視頻性能不受滑環旋轉的影響。 BER為108時，數字?jǐn)?shù)據傳輸速率大于25 Mbps
機械
旋轉：50 rpm（最大）
刷子：每個動力環四個;每個信號環兩個
典型維修間隔（最大額定值）：500萬轉
環境溫度：-250℃至+ 550℃
外觀：不銹鋼用于露天甲板
終端
每端10英尺[3000毫米]電線尾纖;更長的時間。從外部環境密封電線是必要的。這些單元的兩端有相同的法蘭，用于與法蘭適配器組件配合（可從Focal獲得）。
Electrical
Rings: Power rings* to 5000 V, 20A continuous. Higher amperage circuits by using multiple rings.
Resistance: Variations less than 2 mo RMS.
Performance: Baseband video performance is not affected by slip ring rotation. Digital data transmission rate is greater than 25 Mbps at a BER of 108
Mechanical
Rotation: 50 rpm (Max)
Brushes: Four per power ring; two per signal ring
Typical Service Interval (Max Rating): 5 Million rotations
Ambient Temperature:-250C to +550C
Exterior: Stainless steel for open deck use
Terminations
10 ft. [3000 mm] of wire pigtails each end; longer available. Sealing of the wires from the outside environment is necessary. The units have identical flanges at each end for mating to flange adapter assemblies (available from Focal).

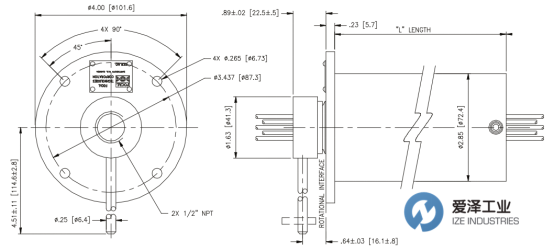

FOCAL電滑環180安裝尺寸

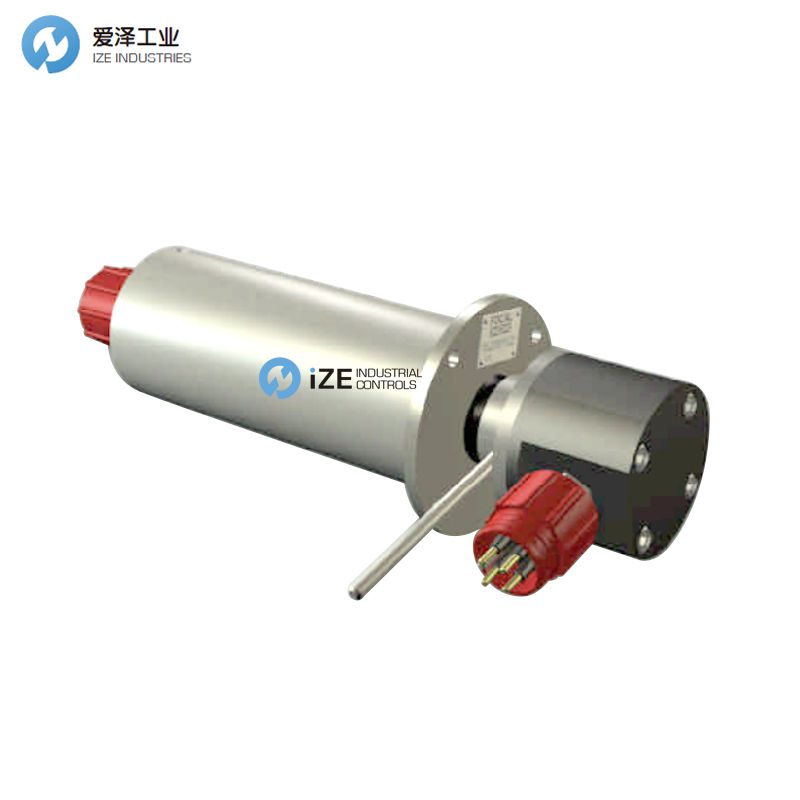

FOCAL電滑環180
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件FOCAL電滑環部分型號：
FOCAL電滑環159
FOCAL電滑環160
FOCAL電滑環176
FOCAL電滑環180
FOCAL電滑環129
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于FOCAL電滑環180的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
有關FOCAL電滑環180更詳細的信息或者購買FOCAL相關產品，請致電愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: jjxdch.cn.
FOCAL電滑環180技術參數及安裝尺寸
