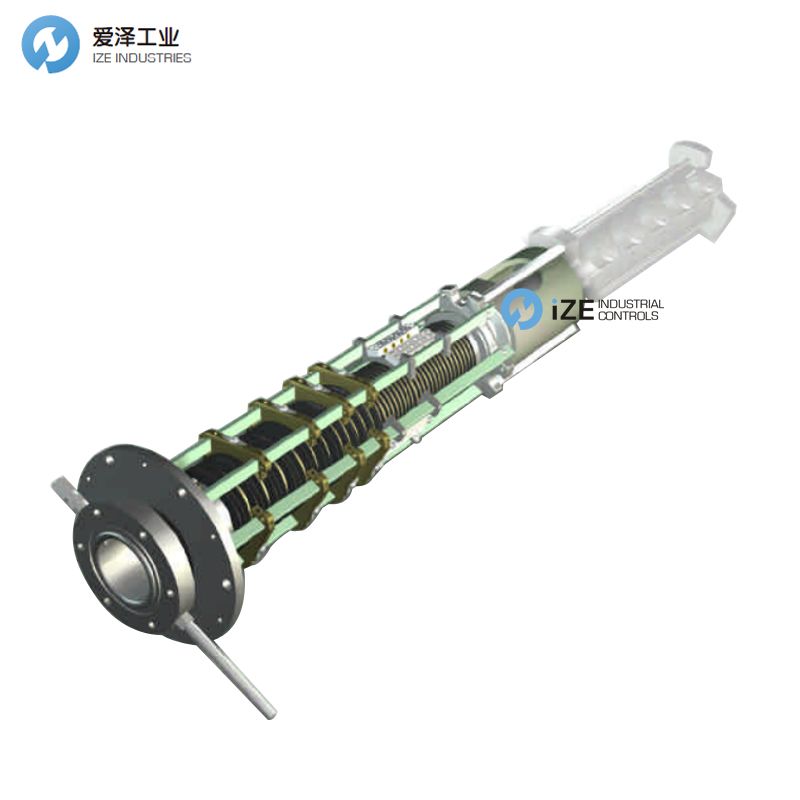

FOCAL電滑環176產品簡介
Focal Technologies的176型電滑環用于全球各種船舶，工業和國防應用。 176型通常由電源和信號電路組成，因其卓越的性能和可靠性而聞名。 5000 V，20 A的電源電路，以及寬帶同軸性能和ISO 9000質量，使這些滑環非常適合最苛刻的環境。
176型具有高度可配置性，可以定制以滿足特定的功率和信號要求。此外，F(xiàn)ocal的光纖旋轉接頭和流體旋轉接頭可與電滑環結合使用，以提供完整的旋轉接口解決方案。
Model 176 electrical slip rings from Focal Technologies are used in a variety of marine, industrial and defense applications worldwide. Typically comprised of power and signal circuits, the Model 176 in known for its' superior performance and reliability. Power circuits to 5000 V, 20 A, together with wideband coaxial performance and ISO 9000 quality, make these slip rings ideal for the most demanding environments.
The Model 176 is highly configurable, and can be customized to meet specific power and signal requirements. In addition, Focal's fiber optic rotary joints and fluid rotary unions can be combined with the electrical slip rings to provide a total rotating interface solution.
FOCAL電滑環176技術資料
電動
環：電源環*至5000 V，連續20A。使用多個環的更高安培數電路。
阻力：變化小于2 mo RMS。
性能：基帶視頻性能不受滑環旋轉的影響。 BER為108時，數字?jǐn)?shù)據傳輸速率大于25 Mbps
機械
旋轉：50 rpm（最大）
刷子：每個動力環四個;每個信號環兩個
典型維修間隔（最大額定值）：500萬轉
環境溫度：-250℃至+ 550℃
外觀：不銹鋼用于露天甲板
終端
每端10英尺[3000毫米]電線尾纖;更長的時間。從外部環境密封電線是必要的。這些單元的兩端有相同的法蘭，用于與法蘭適配器組件配合（可從Focal獲得）。
Electrical
Rings: Power rings* to 5000 V, 20A continuous. Higher amperage circuits by using multiple rings.
Resistance: Variations less than 2 mo RMS.
Performance: Baseband video performance is not affected by slip ring rotation. Digital data transmission rate is greater than 25 Mbps at a BER of 108
Mechanical
Rotation: 50 rpm (Max)
Brushes: Four per power ring; two per signal ring
Typical Service Interval (Max Rating): 5 Million rotations
Ambient Temperature:-250C to +550C
Exterior: Stainless steel for open deck use
Terminations
10 ft. [3000 mm] of wire pigtails each end; longer available. Sealing of the wires from the outside environment is necessary. The units have identical flanges at each end for mating to flange adapter assemblies (available from Focal).

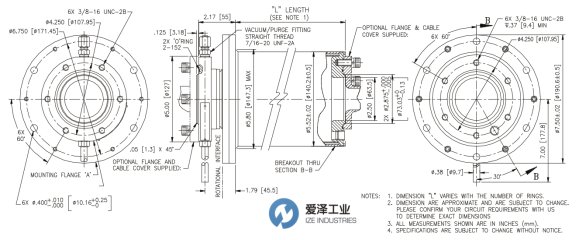

FOCAL電滑環176安裝尺寸
FOCAL電滑環176
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件FOCAL電滑環部分型號：
FOCAL電滑環159
FOCAL電滑環160
FOCAL電滑環180
FOCAL電滑環176
FOCAL電滑環129
愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于FOCAL電滑環176的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
有關FOCAL電滑環176更詳細的信息或者購買FOCAL相關產品，請致電愛澤工業。
If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: jjxdch.cn.
FOCAL電滑環176安裝尺寸
