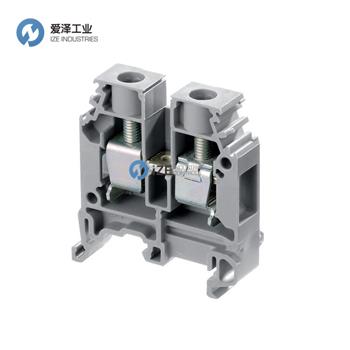

ENTRELEC接線端子M10/10技術參數
外形尺寸
凈寬：10毫米
凈高：44.5毫米
凈長：40.5毫米
凈深度/長度：40.5毫米
凈重：17.2克
技術
額定橫截面：10平方毫米
間距：10毫米
連接類型：螺絲夾
功能：直通
級別數：1
連接容量主電路：螺絲夾/柔性1x 0.5 ... 10mm2
螺絲夾/剛性1x 0.5 ...
16mm2螺絲夾/帶絕緣的Ferrrule 1x6mm2
儀表類型：B6
額定電流（I n）：主電路57 A.
額定短時耐受電流（I cw）：持續1秒1200 A.
額定電壓（U r）：1000 V
額定脈沖耐壓（U imp）：8000 V
介電測試電壓：2000 V
污染度：3
電力流失：1.8瓦
防護等級：ACC。符合IEC 60529，IEC 60947-1，EN 60529主終端IP20
絕緣材料：聚酰胺
DIN導軌安裝：G32（32 x 15 mm安裝導軌）acc。符合IEC 60715
TH35-7.5（35 x 7.5 mm安裝導軌）符合IEC 60715
TH35-15（35 x 15 mm安裝導軌）符合IEC 60715
剝線長度：12.0毫米
推薦螺絲刀：5.5 ... 6毫米
擰緊扭矩：ACC。IEC 60947-1 1.2 N·m
制造商1.4 N·m
技術UL / CSA
最大工作電壓UL / CSA：主電路600 V.
連接容量主電路UL / CSA：螺絲夾/柔性1x 20 ... 6 AWG
螺絲夾/剛性1x 20 ... 6 AWG
螺絲夾/剛性2x 14 ... 12 AWG
連接容量UL / CSA：擱淺6 AWG
可燃性根據UL94：V-0
工作環境
環境空氣溫度：操作-55 ... + 110°C
存儲-55 ... + 110°C
Dimensions
Product Net Width:10 mm
Product Net Height:44.5 mm
Product Net Length:40.5 mm
Product Net Depth / Length:40.5 mm
Product Net Weight:17.2 g
Technical
Rated Cross-Section:10 mm2
Spacing:10 mm
Connection Type:Screw Clamp
Function:Feed-through
Number of Levels:1
Connecting Capacity Main Circuit:Screw Clamp / Flexible 1x 0.5 ... 10 mm2
Screw Clamp / Rigid 1x 0.5 ... 16 mm2
Screw Clamp / With Insulated Ferrrule 1x 6 mm2
Gauge Type:B6
Rated Current (In):Main Circuit 57 A
Rated Short-time Withstand Current (Icw):for 1 s 1200 A
Rated Voltage (Ur):1000 V
Rated Impulse Withstand Voltage (Uimp):8000 V
Dielectric Test Voltage:2000 V
Pollution Degree:3
Power Loss:1.8 W
Degree of Protection:acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Insulation Material:Polyamide
Mounting on DIN Rail:G32 (32 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Wire Stripping Length:12.0 mm
Recommended Screw Driver:5.5 ... 6 mm
Tightening Torque:acc. IEC 60947-1 1.2 N·m
Manufacturer 1.4 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA:Main Circuit 600 V
Connecting Capacity Main Circuit UL/CSA:Screw Clamp / Flexible 1x 20 ... 6 AWG
Screw Clamp / Rigid 1x 20 ... 6 AWG
Screw Clamp / Rigid 2x 14 ... 12 AWG
Connecting Capacity UL/CSA:Stranded 6 AWG
Flammability According to UL94:V-0
Environmental
Ambient Air Temperature:Operation -55 ... +110 °C
Storage -55 ... +110 °C
