ENTRELEC接線端子M4/6.3A技術參數
外形尺寸
凈寬:6毫米
凈高:51.5毫米
凈深度/長度:40.5毫米
凈重:11克
技術
額定橫截面:4平方毫米
間距:6毫米
連接類型:螺絲夾
功能:直通
級別數:1
連接容量主電路:螺絲夾/柔性1x 0.22 ... 4mm2
螺絲夾/剛性1x 0.2 ...
4mm2螺絲夾/帶絕緣毛圈1x2.5mm2
儀表類型:A4
額定電流(I n):主電路32 A.
額定短時耐受電流(I cw):為1 s 480 A
額定電壓(U r):800 V
額定脈沖耐壓(U imp):8000 V
介電測試電壓:3500 V
污染度:3
防護等級:ACC。符合IEC 60529,IEC 60947-1,EN 60529主終端IP20
絕緣材料:聚酰胺
DIN導軌安裝:G32(32 x 15 mm安裝導軌)acc。符合IEC 60715
TH35-7.5(35 x 7.5 mm安裝導軌)符合IEC 60715
TH35-15(35 x 15 mm安裝導軌)符合IEC 60715
剝線長度:9.5毫米
推薦螺絲刀:4毫米
擰緊扭矩:ACC。IEC 60947-1 0.5 N·m
制造商0.8 N·m
技術UL / CSA
最大工作電壓UL / CSA:主電路600 V.
連接容量主電路UL / CSA:螺絲夾/剛性1x 22 ... 10 AWG
連接容量UL / CSA:螺絲夾/剛性22 ... 10 AWG
擱淺10 AWG
可燃性根據UL94:V-0
工作環境
環境空氣溫度:操作-55 ... + 110°C
存儲-55 ... + 110°C
Dimensions
Product Net Width:6 mm
Product Net Height:51.5 mm
Product Net Depth / Length:40.5 mm
Product Net Weight:11 g
Technical
Rated Cross-Section:4 mm2
Spacing:6 mm
Connection Type:Screw Clamp
Function:Feed-through
Number of Levels:1
Connecting Capacity Main Circuit:Screw Clamp / Flexible 1x 0.22 ... 4 mm2
Screw Clamp / Rigid 1x 0.2 ... 4 mm2
Screw Clamp / With Insulated Ferrrule 1x 2.5 mm2
Gauge Type:A4
Rated Current (In):Main Circuit 32 A
Rated Short-time Withstand Current (Icw):for 1 s 480 A
Rated Voltage (Ur):800 V
Rated Impulse Withstand Voltage (Uimp):8000 V
Dielectric Test Voltage:3500 V
Pollution Degree:3
Degree of Protection:acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Insulation Material:Polyamide
Mounting on DIN Rail:G32 (32 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Wire Stripping Length:9.5 mm
Recommended Screw Driver:4 mm
Tightening Torque:acc. IEC 60947-1 0.5 N·m
Manufacturer 0.8 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA:Main Circuit 600 V
Connecting Capacity Main Circuit UL/CSA:Screw Clamp / Rigid 1x 22 ... 10 AWG
Connecting Capacity UL/CSA:Screw Clamp / Rigid 22 ... 10 AWG
Stranded 10 AWG
Flammability According to UL94:V-0
Environmental
Ambient Air Temperature:Operation -55 ... +110 °C
Storage -55 ... +110 °C

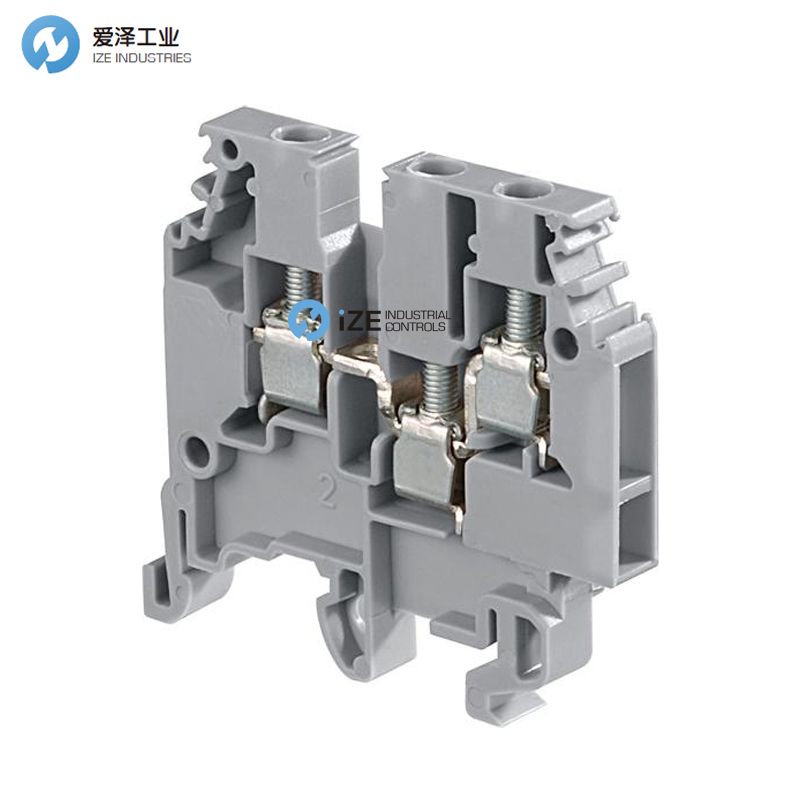

ENTRELEC接線端子M4/6.3A
