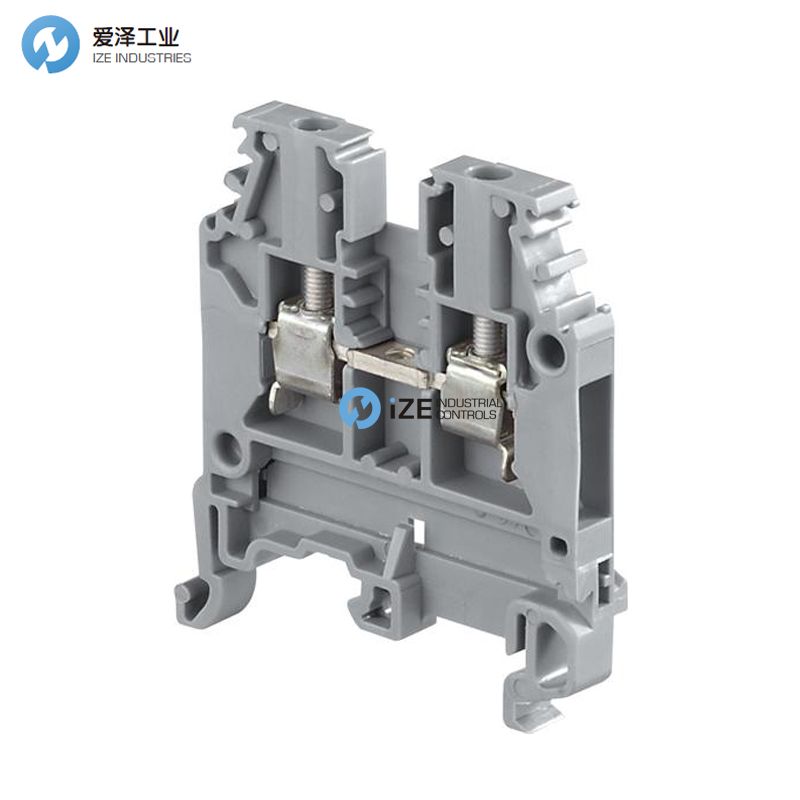

ENTRELEC導軌安裝接線端子MA2.5/5技術參數
外形尺寸
凈寬：5毫米
凈高：44.5毫米
凈長：40.5毫米
凈深度/長度：40.5毫米
凈重：6.6克
技術
額定橫截面：2.5mm2
間距：5毫米
連接類型：螺絲夾
功能：直通
級別數：1
連接容量主電路：螺絲夾/柔性1x 0.22 ...2.5mm2
螺絲夾/剛性1x 0.2 ...
4mm2螺絲夾/帶絕緣鐵絲圈1x1.5mm2
儀表類型：A3
額定電流（I n）：主電路24 A.
額定短時耐受電流（I cw）：1 s 300 A.
額定電壓（U r）：1000 V
額定脈沖耐壓（U imp）：8000 V
介電測試電壓：2000 V
污染度：3
電力流失：0.8瓦
防護等級：ACC。符合IEC 60529，IEC 60947-1，EN 60529主終端IP20
絕緣材料：聚酰胺
DIN導軌安裝：
G32（32 x 15 mm安裝導軌）acc。符合IEC 60715
TH35-7.5（35 x 7.5 mm安裝導軌）符合IEC 60715
TH35-15（35 x 15 mm安裝導軌）符合IEC 60715
剝線長度：10毫米
推薦螺絲刀：3.5毫米
擰緊扭矩：ACC.IEC 60947-1 0.4 N·m
制造單位：0.6 N·m
技術UL / CSA
最大工作電壓UL / CSA：主電路600 V.
連接容量主電路UL / CSA：螺絲夾/柔性1x 22 ... 12 AWG
螺絲夾/剛性1x 22 ... 12 AWG
連接容量UL / CSA：擱淺12 AWG
可燃性根據UL94：V-0
工作環境
環境空氣溫度：
操作溫度：-55 ... + 110°C
存儲溫度：-55 ... + 110°C
Dimensions
Product Net Width:5 mm
Product Net Height:44.5 mm
Product Net Length:40.5 mm
Product Net Depth / Length:40.5 mm
Product Net Weight:6.6 g
Technical
Rated Cross-Section:2.5 mm2
Spacing:5 mm
Connection Type:Screw Clamp
Function:Feed-through
Number of Levels:1
Connecting Capacity Main Circuit:Screw Clamp / Flexible 1x 0.22 ... 2.5 mm2
Screw Clamp / Rigid 1x 0.2 ... 4 mm2
Screw Clamp / With Insulated Ferrrule 1x 1.5 mm2
Gauge Type:A3
Rated Current (In):Main Circuit 24 A
Rated Short-time Withstand Current (Icw):for 1 s 300 A
Rated Voltage (Ur):1000 V
Rated Impulse Withstand Voltage (Uimp):8000 V
Dielectric Test Voltage:2000 V
Pollution Degree:3
Power Loss:0.8 W
Degree of Protection:acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
Insulation Material:Polyamide
Mounting on DIN Rail:
G32 (32 x 15 mm Mounting Rail) acc. to IEC 60715
TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715
Wire Stripping Length:10.0 mm
Recommended Screw Driver:3.5 mm
Tightening Torque:acc. IEC 60947-1 0.4 N·m
Manufacturer：0.6 N·m
Technical UL/CSA
Maximum Operating Voltage UL/CSA:Main Circuit 600 V
Connecting Capacity Main Circuit UL/CSA:Screw Clamp / Flexible 1x 22 ... 12 AWG
Screw Clamp / Rigid 1x 22 ... 12 AWG
Connecting Capacity UL/CSA:Stranded 12 AWG
Flammability According to UL94:V-0
Environmental
Ambient Air Temperature:Operation -55 ... +110 °C
Storage -55 ... +110 °C
