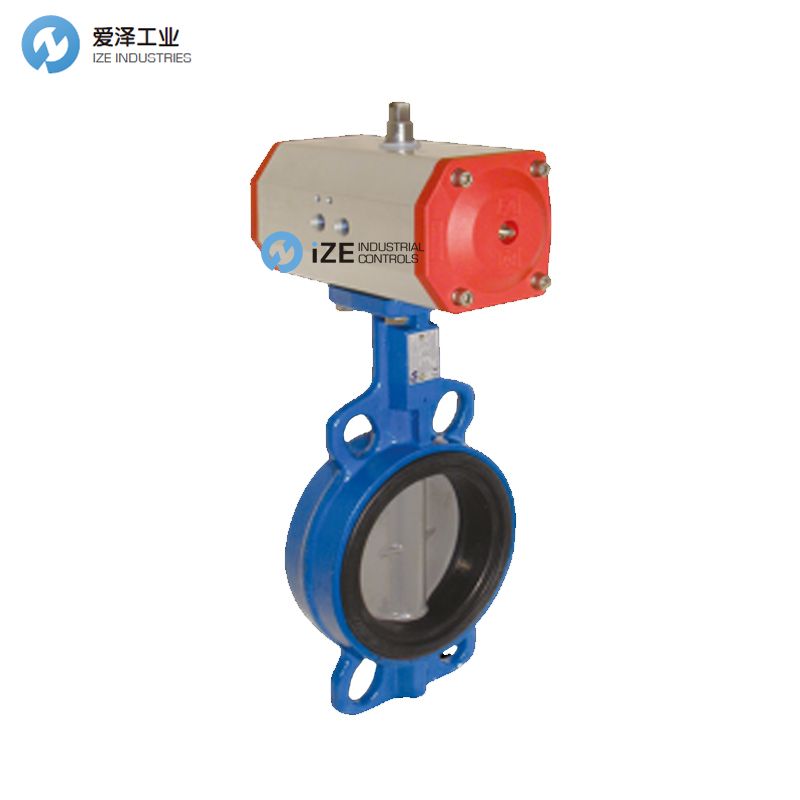

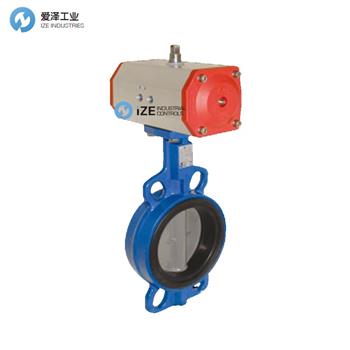

EA( END-ARMATUREN) 執行器TF561007-EE620852+AN621207A簡介
ED / EE系列氣動執行器是開發和制造的高品質設備。在考慮高質量要求的同時使用高質量材料是高運行可靠性的保證。
功能說明
執行器是氣動雙活塞驅動器，主要用于操作球閥和蝶閥?？商峁╇p動和彈簧復位（單動）類型。雙活塞在緊湊的系統中提供高扭矩。旋轉角度可從標準設置調整±6°。
設計
由于雙活塞系統，由反向運行的活塞產生的力通過與活塞牢固連接的兩個齒架傳遞到一個共同的小齒輪。該原理確保沿整個行程的線性扭矩傳遞。除了簡單的控制之外，單作用致動器的集成彈簧組件還能夠在控制壓力空氣或控制電壓失效時（故障保護）旋轉到預定位置。
The ED/EE series pneumatic actuator is a high-quality device, developed and manufactured by us. The use of high-quality materials while considering high-quality demands is a guarantee for high operating reliability.
Function Description
The actuator is a pneumatic twin-piston drive, designed primarily for operating ball valves and butterfly valves. A double-action and a spring-return (single-action) type are available. The twin-pistons provides high torque in a compact system. The rotation angle is adjustable by ±6° from the standard setting.
Design
Due to the twin-piston system the force developed by the counter-running pistons is transmitted to one common pinion via two tooth racks solidly connected with the pistons. This principle ensures a linear torque transmission along the entire stroke. The integrated spring packages of the single-acting actuators enable, in addition to a simple control, the rotation into a predefined position when the control pressure air or the control voltage fails (failsafe).
EA( END-ARMATUREN) 執行器TF561007-EE620852+AN621207A優點
.特殊類型的短期可用性，開發，制造，裝配和質量控制完全是“德國制造”
.緊湊的設計，無邊緣易受污染
.現貨供應優質涂料
.高氣動扭矩
.閥桿和標準件由不銹鋼制成
.防噴干
.彈簧復位執行器的尺寸無變化
.性價比
.符合EN 12116（ISO5211）的信號發射器或控制設備的簡單，標準化安裝，擴展或連接
.通過精確執行漸開線齒輪傳動的動力傳輸
.所有重量超過20克的塑料部件均根據我們的環境管理體系DIN EN ISO 14001進行標記。
.Short-term availability of special types, development, manufacturing, assembly and quality control are completely ?Made in Germany“
.Compact design without edges susceptible to pollution
.High-quality coating available from stock
.High pneumatic torque
.Stem and standard parts made of stainless steel
.Anti-blowout stem
.No change of dimensions for actuators with spring-return
.Price-performance ratio
.Simple, standardized mounting, extension or connection of signal transmitters or controlling devices according to EN 12116 (ISO5211)
.Power transmission via precisely performed involute gearing
.All plastic parts with a weight of more than 20 g are marked according to our environment management system DIN EN ISO 14001.
EA( END-ARMATUREN) 執行器TF561007-EE620852+AN621207A技術資料
連接：法蘭連接
執行：DIN / EN-長度
操作：氣動 - 單作用
密封件：PTFE
功能：單動
身體：GGG-40.3
尺寸：DN50
球材料：黃銅
壓力VON：0
壓力BIS：16
先導壓力:6_8
試驗壓力：24
壓力PN：PN16
連接大?。℅_DN）：50
中溫VON：-10
中溫BIS：+100
工作溫度von：-10
工作溫度BIS：+80
材質球：鍍硬鉻黃銅
閥桿密封：NBR
外殼設計：2-teilig
CE-PED：Yes
DIN長度：Yes
ISO-5211：Yes
CONNECTION：Flange Connection
EXECUTION：DIN/EN-length
OPERATION：pneumatic - single acting
SEALS：PTFE
FUNCTION：single acting
BODY：GGG-40.3
SIZE：DN50
BALL MATERIAL：Brass
BETRIEBSDRUCK VON：0
BETRIEBSDRUCK BIS：16
STEUERDRUCK：6...8
PRüFDRUCK PT：24
NENNDRUCK PN：PN16
ANSCHLUSSGR?SSE (G_DN)：50
MEDIUMTEMPERATUR VON：-10
MEDIUMTEMPERATUR BIS：+100
UMGEBUNGSTEMPERATUR VON：-10
UMGEBUNGSTEMPERATUR BIS：+80
KUGELWERKSTOFF：Messing hartverchromt
SPINDELDICHTUNG：NBR
GEH?USEDESIGN：2-teilig
CE-PED：Yes
DIN-BAUL?NGE：Yes
ISO-5211：Yes
EA( END-ARMATUREN) 執行器TF561007-EE620852+AN621207A
愛澤工業(IZE INDUSTRIES)特價經銷、常用備件EA( END-ARMATUREN) 執行器部分型號：
EA( END-ARMATUREN) 執行器TF561007-EE620852+AN621207A
EA( END-ARMATUREN) 執行器TA532011-EE621002
EA( END-ARMATUREN) 執行器TA532011-ED620852
EA( END-ARMATUREN) 執行器TA532012-ED620852
EA( END-ARMATUREN) 執行器TA532012-EE621252
EA( END-ARMATUREN) 執行器TA532013-ED621252
EA( END-ARMATUREN) 執行器TA532013-EE621652
EA( END-ARMATUREN) 執行器TA532014-ED621652
EA( END-ARMATUREN) 執行器TA532014-HE621632
EA( END-ARMATUREN) 執行器TA532015-ED621652
EA( END-ARMATUREN) 執行器TA531111-EE621252
EA( END-ARMATUREN) 執行器TA531112-ED620852
EA( END-ARMATUREN) 執行器TA531113-ED621252
EA( END-ARMATUREN) 執行器TA531113-HE621432
EA( END-ARMATUREN) 執行器TA531114-ED621652
EA( END-ARMATUREN) 執行器TA531114-HE621852
EA( END-ARMATUREN) 執行器TA531115-HD621432
EA( END-ARMATUREN) 執行器TA531115-HE622102
EA( END-ARMATUREN) 執行器TA532006-ED620552
EA( END-ARMATUREN) 執行器TA531107-EE620852
EA( END-ARMATUREN) 執行器TA531107-ED620552
EA( END-ARMATUREN) 執行器TA531108-ED620552
EA( END-ARMATUREN) 執行器TA531109-ED620702
EA( END-ARMATUREN) 執行器TA531108-EE620852
EA( END-ARMATUREN) 執行器TA531110-ED620702
EA( END-ARMATUREN) 執行器TA531109-EE621002
EA( END-ARMATUREN) 執行器TA531110-EE621002
EA( END-ARMATUREN) 執行器TA531110-EE621002
EA( END-ARMATUREN) 執行器TA532615-HE622102
EA( END-ARMATUREN) 執行器TA533006-ED620552
EA( END-ARMATUREN) 執行器TA533006-EE620632
EA( END-ARMATUREN) 執行器TA533007-ED620552
EA( END-ARMATUREN) 執行器TA533007-EE620632
