ABB角度傳感器TGM5 V14436-1411120 / Z1E規格描述
V14436 - Przetwornik k?ta obrotu TGM5 |
1 - Desgin: standard |
4 - Measuring range: 0...60°, can be set to 0...54/66° |
1 - Output: 0/4...20 mA |
1 - Power supply: 12...20 V DC |
1 - Cable Entry: Cable connector PG 13.5 |
2 - Shaft Bearings - Plain bearings without simmering |
0 - Group 7: not selected |
Z1E-Englis |
ABB角度傳感器TGM5 V14436A系列技術數據
輸入測量范圍
±5%可調(參考輸出范圍)
軸:可以自由旋轉
非線性<1％（參考輸出范圍）
TGE5，TGM5（測量范圍<90°）：<0.5％（參考輸出范圍）
響應時間：<50 ms（跳轉0 ... 100％）
長期影響：<0.2％/年
殘余紋波（最大峰值）
輸出信號<1％
電源<1.5 V
General and safety data安全數據
環境溫度：-25 ... + 80°C
運輸和儲存溫度：-40 ... + 80°C
大氣相對濕度
TGE 5：年均<75％，允許冷凝，偶有
TGM 5：年平均值<90％，允許冷凝
TGU 5：年均<75％，允許冷凝，偶有
根據DIN IEC 68-2-27和68-2-6進行測試
影響：50克/11毫秒
振動：5g/±10 m/5 ...150 Hz
ABB TGU 5
防干擾根據NAMUR推薦用于二線電路的工業標準
ABB TGE 5, TGM 5
干擾抗擾度符合NAMUR工業標準建議書（浪涌1.2/50 1.5 kV）。 具有防爆裝置的設備（防爆設備）僅在二線制電路中操作
電氣連接
用于2.5 mm2螺紋端子或插頭連接
TGU 5，TGU 5-Ex 4芯帶狀電纜，長150 mm
安裝方向：任何
測試電壓：DIN VDE 0411; 0.5 kV
Material of case外殼材質
Salt-water-proof鑄鋁
表面陽極氧化
TGE5和TGE5-Ex：塑料外殼

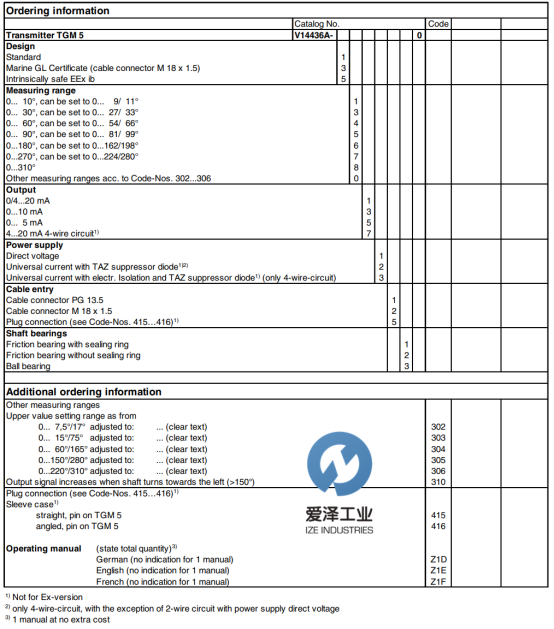

ABB角度傳感器TGM5 V14436A系列選型參考
ABB角度傳感器TGM5系列其他常用型號：
ABB TGM5 V14436A-1.5.1.1.1.1
ABB TGM5 V14436A.1.0.7.3.1.3
ABB TGM5 V14436A.1.6.1.1.1.3
ABB TGM5 V14432A-1.7.1.2.3.0.0
ABB TGM5 V14436A-1.3.1.2.1.1.0
ABB TGM5 V14436A-1.4.1.2.1.2.0
ABB TGM5 V14436A-1.5.1.2.1.1.0
ABB TGM5 V14436A-1.6.7.2.1.1.0
ABB TGM5 V14436A-1.4.1.2.5.2
ABB TGM5 V14436-1411120 / Z1E
ABB angle sensor NEW + ORIGINAL+ ONE YEAR WARRANTY
愛澤工業集產品開發、設計、制造、銷售、服務于一體，代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。
如果有任何關于ABB角度傳感器TGM5 V14436-1411120 / Z1E的疑問，請隨時與我們溝通（021-31006702）。我們將盡全力解決您的問題。
If you have any question for ABB products, please feel free to dial 0086-21-3100 6702/ send request email to sales@ize-industries.com / browse our website: jjxdch.cn.
ABB角度傳感器TGM5 V14436-1411120/Z1E參數描述
