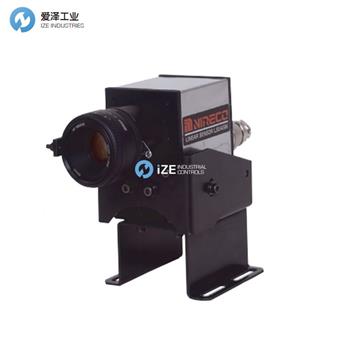

日本NIRECO EPC CCD傳感器LSD4096系列
介紹
NIRECO線性傳感器是應用于高精度測量寬度，長度，厚度，位置，形狀等的一維圖像傳感器的產品。
INTRODUCTION
The Linear Sensor is a product applying a one-dimensional image sensor that measures width, length, thickness, position, shape, etc. highly accurately.
應用
寬度測量
檢測EPC的傳感器
檢測CPC的傳感器
APPLICATIONS
Web width measurement
Detecting sensor for EPC
Detecting sensor for CPC
特征
操作簡單
?在單電源線（DC + 15V）上運行。
?只需連接電源，并輸出與測量計數（照明像素?cái)?shù)量）成比例的電壓（0-5V）。
?測量計數（照明像素?cái)?shù)量）顯示在LED計數器上，因此檢查操作狀態很簡單。
寬掃描時間范圍
掃描時間設置可以在2毫秒 - 20毫秒的范圍內更改。
結構緊湊
該設備的體積約為我們以前型號的三分之一。注意：不包括鏡筒
壽命長，可靠性高
可靠的檢測元件和電子電路可以使用很長時間，因?yàn)榘雽?dǎo)體已被充分使用。
環境
在0-50℃的環境溫度范圍內穩定運行。
FEATURES
Simple Operation
? Operates on a single power line (DC+15V).
? Just connect the power supply and it outputs a voltage (0 -5V) proportional to the measurement count (the number of illuminated pixels).
? The measurement count (the number of illuminated pixels)is displayed on an LED counter, so it is simple to check the operation status.
Wide Scanning Time Range
The scanning time setting can be changed in the range of 2msec - 20 msec.
Compact
The volume of the device is approximately one third that of our previous models. Note: Not including the lens tube
Long life and high reliability
Reliable detecting elements and electronic circuits can be used for a long time because semi-conductors are fully used.
Environment-resistant
Operates stably in an ambient temperature range of 0-50℃.
測量原理
PRINCIPLE OF MEASUREMENT
該接收器是具有4096個像素的CCD線性圖像傳感器。 它是一個固定的成像元件，其中有4,096個光電池以7μm的間隔排成行。
被測量對象部分遮擋的光通過鏡頭在受體上形成圖像。 脈沖信號以不同的電平輸出，與落在每個像素上的光量成比例。 這是視頻信號，它是作為時間序列的脈沖信號輸出的。
從該視頻信號中，測量一定電平的脈沖信號的數量，并輸出與該測量計數（相當于接收光的亮部分）成比例的模擬電壓（0-5V）。
The receptor is a CCD linear image sensor with 4,096pixels. It is a fixed imaging element with 4,096 photo cells arrayed in rows at intervals of 7μm.
Light that is partially shaded by the measurement subject passes through the lens to form an image on the receptor. Pulse signals are output with varied levels proportional to the amount of light falling on each pixel. That is the video signal, and it is output as a time series of pulse signals.
From that video signal, the number of pulse signal sexceeding a certain level is measured, and an analog voltage (0 - 5V) proportional to that measurement count(equivalent to the bright portion that receives light) is output.
日本NIRECOEPC CCD傳感器LSD4096系列

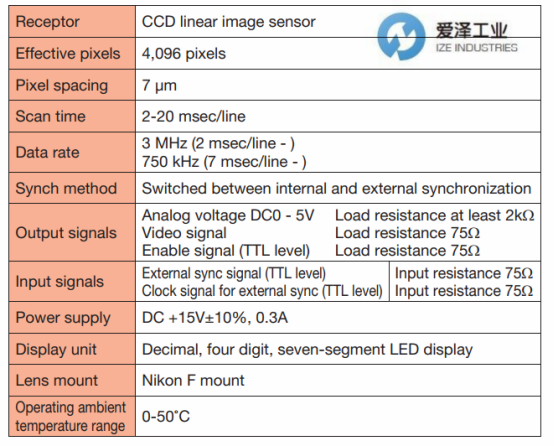

SPECIFICATIONS規格
日本NIRECOEPC CCD傳感器LSD4096系列

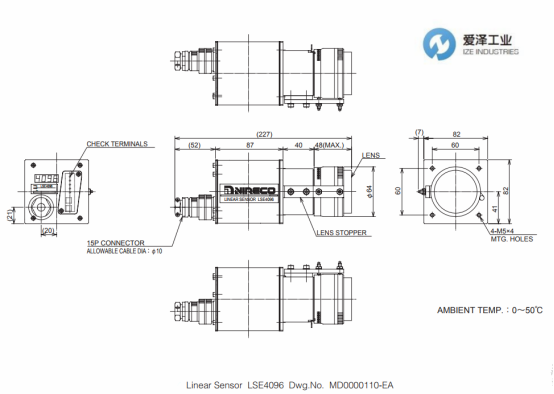

EXTERNAL DIMENTIONS
